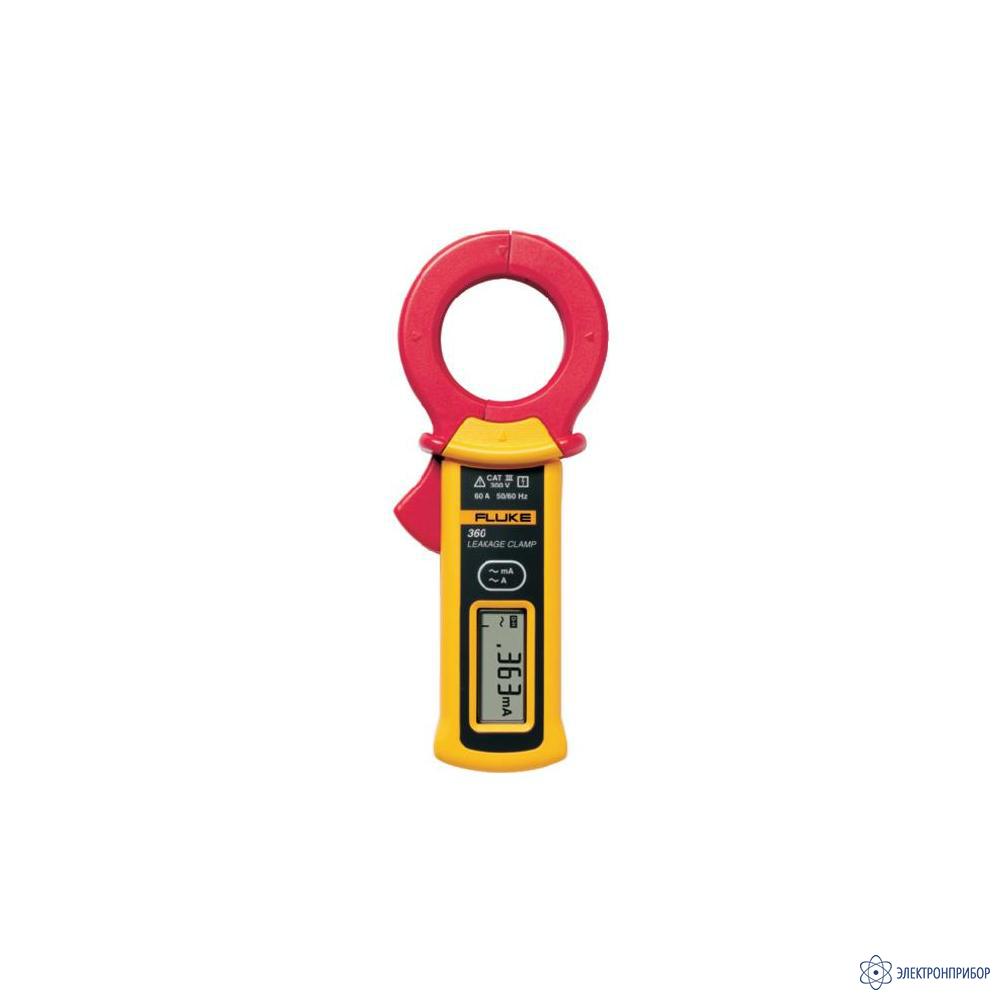

Fluke 360 — клещи для измерения токов утечки

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      52022-12

    • Производитель

      Fluke Industrial, США

    • Артикул

      2726380

    Назначение клещей Fluke 360:

    Идеальная конструкция Fluke 360 для неразрушающей проверки состояния изоляции позволяет проводить измерения без отключения электроустановок и отсоединения оборудования - это экономит время без ущерба для качества и безопасности работ.

    Уникальная конструкция токоизмерительных клещей Fluke 360 для измерения токов утечки в цепях переменного тока исключает влияние от других проводников и минимизирует результаты воздействия внешних магнитных полей даже при измерении малых токов. Это позволяет выполнить точные и надежные проверки в современной электрической среде с высокой плотностью размещения оборудования. Прочные и высококачественные клещи тестера утечки Fluke 360 гарантируют долговечность прибора и высокую стабильность и повторяемость результатов в течение долгих периодов эксплуатации.

    Зачем нужно измерять токи утечки?

    Значения токов утечки служат показателем эффективности изоляции проводников. Высокий уровень токов утечки свидетельствует о низком значении сопротивления изоляции в цепях, либо означает, что в них используются электронные устройства с фильтрами. Токи утечки могут привести к нарушению нормального функционирования отдельных устройств и электроустановок. С помощью клещей Fluke 360 для измерения токов утечки можно проводить методическое обследование электроустановок с целью обнаружения источников токов утечки. Большим преимуществом метода измерения токов утечки по сравнению с измерением сопротивления изоляции является то, что он не требует отключения питания и позволяет выполнить тестирование оборудования, работающего в нормальном режиме.

    Особенности клещей Fluke 360:

    • Возможность измерения токов утечки в диапазоне 3 мА с разрешением 1 мкА, что позволяет точно контролировать эрозию изоляции;
    • Широкий диапазон измерения от 1 мкА до 60 А для проверки всех характеристик электроустановок;
    • Улучшенное экранирование для обеспечения точных результатов при проведении измерений вблизи других проводников;
    • Высокопрочная конструкция токоизмерительных клещей, рассчитанная на 50 000 измерительных операций, обеспечивает повышенную ударопрочность и продлевает срок службы прибора;
    • Портативный и компактный тестер токов утечки с широкими (40 мм/1,5 дюйма) клещами;
    • Удобная кнопка фиксации показаний для проведения измерений токов утечки в труднодоступных местах;
    • Функция автоматического отключения с звуковым сигналом продлевает срок службы батареи;
    • Достоверность результатов измерений в соответствии с IEC1010 и стандарта по электромагнитной совместимости (EMC);
    • Соответствие всем требованиям по классу применения и функциональных возможностей стандарта безопасности VDE0404-4 и стандарта VDE0702 по приборам для измерения токов утечки и дифференциальных токов в электрооборудовании.
  • Технические характеристики клещей Fluke 360:

    Параметр Значения
    Дисплей Максимальное показание дисплея 3200
    32 сегмента, ЖК-дисплей
    Цикл измерения 2 изм./сек. (цифровой дисплей), 12 изм./сек.(дисплей с гистограммой)
    Переключение диапазонов Автоматический выбор диапазона
    Температура и влажность окружающего воздуха От 0 °C до 50 °C, 80 % RH или ниже (без конденсации)
    Температурный коэффициент 0,05% диапазона/°C или меньше (в диапазонах от 0 °C до 18 °C и от 28 °C до 50 °C при измерении токов 0-50 А)
    Влияние внешнего магнитного поля 0,0005% типовое значение
    Влияние расположения проводника В пределах точности
    Напряжение в цепи <300 В (среднеквадратичное значение)
    Стандарт безопасности EN 61010-1, EN 61010-2-032, 300 В CAT III, степень загрязнения среды 2
    Стойкость по напряжению 3,7 кВ переменное
    Тип элемента питания Литиевая батарейка 1 x 3 В (плоская) CR2032
    Время работы батареи Приблизительно 90 часов (при непрерывной работе)
    Автоматическое отключение питания Приблизительно 10 минут
    Диаметр измеряемого проводника Не более 40 мм
    Вес 200 г
    Размеры 176 мм x 70 мм x 25 мм
    Эксплуатационная высота над уровнем моря 2000 м
    Точность
    При условиях окружающей среды 23 ± 5 ºC, отн. влажность не более 80 % RH
    3 мА Разрешение: 0,001 мА
    Точность: 1% + 5
    Макс. допустимый ток: 60 А (среднеквадратичное значение)
    30 мА Разрешение: 0,01 мА
    Точность: 1% + 5
    Макс. допустимый ток: 60 А (среднеквадратичное значение)
    30 А Разрешение: 0,01 А
    Точность: 1% + 5
    Макс. допустимый ток: 60 А (среднеквадратичное значение)
    60 А Разрешение: 0,1 А
    Точность: 5% + 5
    Макс. допустимый ток: 60 А (среднеквадратичное значение)
    Отображение усредненных значений, калибровка по среднеквадратичному значению Значения точности указаны для частот 50/60 Гц
  • Комплект поставки Fluke 360

    Наименование Количество
    Клещи Fluke 360 для измерения токов утечки 1
    Мягкий футляр для переноски 1
    Руководство пользователя на английском, французском, испанском, немецком, итальянском, португальском и китайском языках 1
