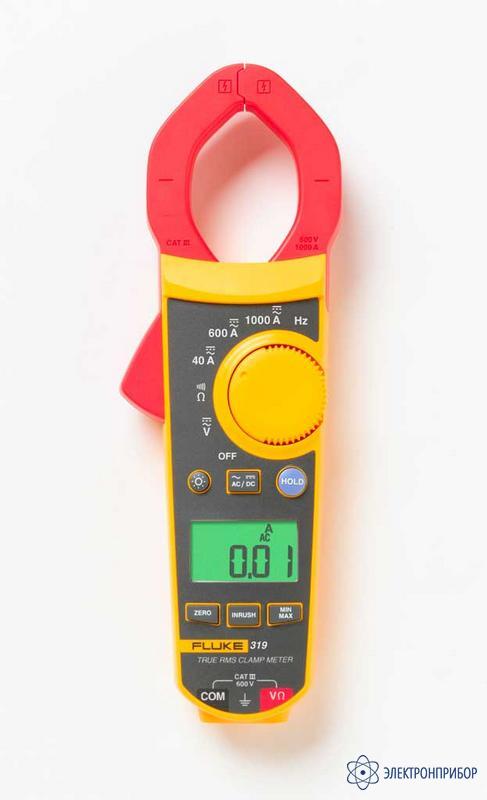

Fluke 319 — токоизмерительные клещи

Сохранить в PDF Распечатать
  • Сертификаты

    Назначение токоизмерительных клещей Fluke 319:

    Новые токоизмерительные клещи Fluke 319 разработаны на основе детального исследования требований инженеров по электрооборудованию. Малый размер головки токоизмерительных клещей, небольшой вес и компактный корпус делают их идеальным инструментом при работе в ограниченном пространстве. Уникальная конструкция прибора позволяет выполнять микроизмерения в диапазоне 40A (разрешение 0,01A) и измерять малые токи с высокой точностью. Кроме того, данные токоизмерительные клещи также снабжены несколькими функциями: точное измерение истинных среднеквадратичных значений (True RMS), максимальных и минимальных значений; обнуление, подсветка дисплея, защита дисплея. Токоизмерительные клещи являются мощным инструментом для выполнения повседневных работ по техническому обслуживанию и установке оборудования.

    Помимо компактного размера и впечатляющего набора функций Fluke 319 также снабжен функциями измерения пусковых токов и частоты для проверки электродвигателей, приборов освещения и т. п.

    Особенности токоизмерительных клещей Fluke 319:

    • Встроенные функции для выполнения высокоточных испытательных измерений тока до 40 A, повышенная точность измерения малых токов с разрешением 0,01 A;
    • Высокое разрешение, увеличенная точность измерений - 1,6%;
    • Функция измерения пускового тока позволяет выполнять замеры пускового тока и частоты, что вносит дополнительные удобства при тестировании, к примеру, электрического и осветительного оборудования;
    • Удобство в работе, небольшой вес и компактность для использования в стесненных условиях ограниченного пространства;
    • Большой дисплей с подсветкой облегчает работу в темных местах;
    • Измерение частоты тока.
    • Измерение постоянного/переменного тока 1000 А;
    • Измерение напряжения до 600 В, переменный/постоянный ток .Точность до 0,01 A и 0,1 В;
    • Измерение сопротивления до 4000 Ом;
    • Звуковой сигнал для проверки целостности цепи;
    • Функция автоматического выключения питания продлевает срок службы элементов питания;
    • Функция сохранения "экранных" изображений позволяет сохранять результаты измерений.
  • Технические характеристики токоизмерительных клещей Fluke 319:

    Общие технические характеристики:

    • Характеристики точности действуют в диапазоне температур 23 °C ± 5 °C (73 °F ± 41 °F).
    • При температуре менее 18 °C и более 28 °C (64 °F и более 82 °F), точность уменьшается на 0,1% на каждый 1°C.
    • Измерения среднеквадратичных значений переменного напряжения и переменного тока устанавливаются в пределах от 5 % до 100 %.

    Общие характеристики:

    • Цифровой дисплей: разрешение 6000 разрядов;
    • Степень защиты: CE;
    • EN/IEC 61010-1 и IEC 61010-2-032;
    • Типы измерений: 600 В CAT III (Тип 3);
    • Питание: три элемента питания AAA IEC LR03;
    • Охват клещей: максимум 37 мм;
    • Диаметр зажима 37 мм;
    • Размеры (длина x ширина x высота) 234 x 74 x 34,8 мм;
    • Вес: Приблизительно 384 г (включая элементы питания);
    • Калибровка и ручные измерения;
    • Калибровка на один год.

    Характеристики условий эксплуатации:

    • Рабочая температура от -10 °C до +50 °C;
    • Рабочая температура от -40 °C до +60 °C;
    • Степень защиты: IP40;
    • Ударопрочность: падение с высоты 1 м на дубовый пол, проверка всех шести сторон.
    Функция Параметр Значение
    Переменный ток Выбор диапазона 40,00 А
    600,0 А
    1000 А
    Разрешение 0,01А
    0,1А
    1 А
    Погрешность 1,6 % ±6 разрядов (50-60 Гц) [40 А]
    2,5 ±8 разрядов (60-500 Гц) [40 А]
    1,5 % ±5 разрядов (50-60 Гц) [600/1000 А]
    2,5±5 разрядов (60-500 Гц) [600/1000 А]
    Коэффициент амплитуды добавление 2% к характеристикам при CF > 2 3,0 макс. при 500 А
    2,5 макс. при 600 А
    1,4 макс. при 1000 А
    Реакция на переменный ток Среднеквадратичное значение
    Постоянный ток Выбор диапазона 40,00 А
    600,0 А
    1000 А
    Разрешение 0,01 А
    0,1 А
    1 А
    Погрешность 1,6 % ±6 разрядов [40 А]
    1,5 % ±5 разрядов [600/1000 А]
    Измерение напряжения переменного тока Выбор диапазона 600,0 В
    Разрешение 0,1 В
    Погрешность 1,5 % ±5 разрядов (20-500 Гц)
    Реакция на переменный ток Среднеквадратичное значение
    Напряжение постоянного тока Выбор диапазона 600,0 В
    Разрешение 0,1 В
    Погрешность 1 % ±4 разряда
    Измерение сопротивления Выбор диапазона 400,0 Ом
    4000 Ом
    Разрешение 0,1 Ом
    1 Ом
    Погрешность 1 % ±5 разрядов
    Целостность < 30 Ом
    Пусковой бросок Время интеграции 100 мс
    Измерение частоты тока Выбор диапазона 5,0 – 500,0 Гц
    Разрешение 0,5 %±5 разрядов
    Уровень запуска развертки 10 – 100 Гц ≥5 A,
    5 – 10 Гц, 100 – 500 Гц ≥ 10 А
  • Комплект поставки Fluke 319

    Наименование Количество
    Комплект измерительных щупов TL75 1
    Три батареи AAA (установлены) 1
    Руководство пользователя 317/319 1
    Мягкий футляр 1
  • Дополнительная комплектация Fluke 319
