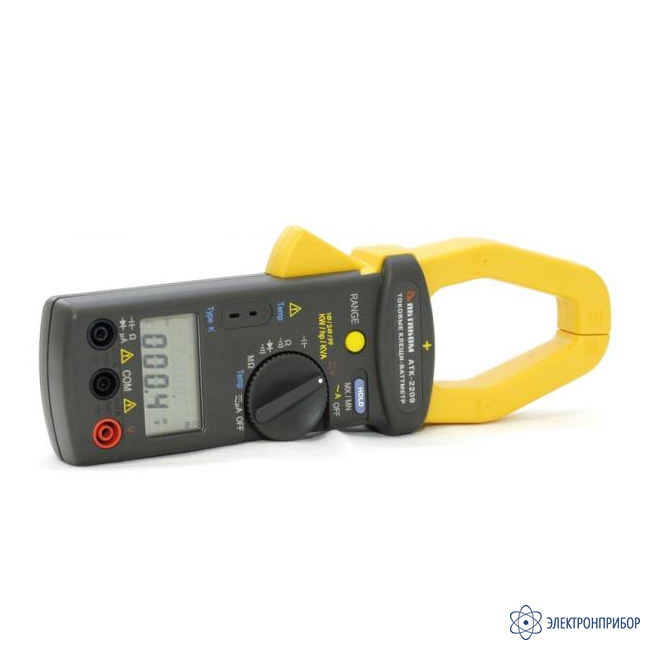

АТК-2209 — токовые клещи-ваттметр

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      43841-10

    • Производитель

      АКТАКОМ

    Назначение токовых клещей-ваттметра АТК-2209:

    Многофункциональный прибор АТК-2209 позволяет измерять значение активной, реактивной и полной мощности в трех- и четырехпроводных трехфазных цепях, трехфазных цепях с симметричной нагрузкой, двух- и трехпроводных однофазных цепях.

  • Технические характеристики токовых клещей-ваттметра АТК-2209:

    Параметр Значение
    Измерение постоянного/переменного напряжения 2 мВ...600 В, разрешение от 0,1 мВ
    Входной импеданс 3 МОм
    Измерение переменного тока 10 мА...1000 А (40...400 Гц)
    Измерение постоянного тока 0,20 мкА...1000 мкА
    Измерение истинного среднеквадратичного значения тока и напряжения (True RMS) Есть
    Измерение активной, реактивной и полной мощности в одно- и трехфазных цепях До 600 кВт разрешением от 10 Вт
    Вычисление коэффициента мощности cos φ Есть
    Измерение сопротивления 0,1 Ом...100 МОм разрешение от 0,1 Ом
    Тест диодов (непрерывность <40 мВ) До 2 В
    Фазовый угол –60°...+ 60° (50/60 Гц) разрешение 0,1°
    Измерение частоты 40 Гц...1 кГц, разрешение 0,1 Гц
    Измерение емкости до 7000 мкФ, разрешение от 1 нФ
    Измерение температуры (термопара К-типа) –50...900 °С
    Дополнительные опции Одновременная индикация на дисплее двух параметров, удержание показаний, регистрация минимального/максимального значения, автоматический выбор пределов измерений, индикация разряда батареи, индикация перегрузки
    Дисплей Разрядность дисплея 4 разряда, автовыключение дисплея
    Потребляемый ток 25 мА
    Питание 9 В (батарея типа «Крона»)
    Рабочая температура 5...40 °С
    Диаметр обхвата 42 мм
    Габаритные размеры (длина, ширина, высота) 247х87х40 мм
    Масса 465 г
  • Комплект поставки АТК-2209

    Наименование Количество
    1 Токовые клещи-ваттметр АТК-2209 1
    2 Соединительные провода (красный и черный) 2
    3 Комплект зажимов типа «крокодил» 1
    4 Батарея 9 В (в приборе) 1
    5 Руководство по эксплуатации 1
    6 Кейс для переноски 1
  • Дополнительная комплектация АТК-2209
