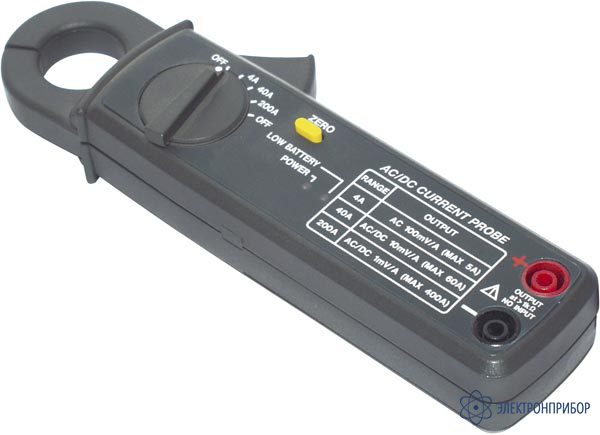

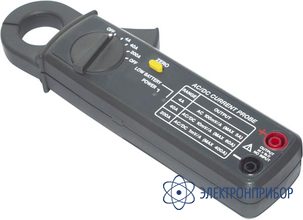

АТА-2504 — токовые клещи

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      43841-10

    • Производитель

      АКТАКОМ

    Назначение токовых клещей-адаптера АТА-2504:

    Токовые клещи-адаптер АТА-2504, при подключение к мультиметру, результаты измерений отображаются на дисплее мультиметра, а подключив токовые клещи-адаптер к осциллографу можно исследовать форму сигнала.

    Токовые клещи-адаптер АТА-2504: измерение постоянного (10 мА ... 200 А) и переменного (40 Гц ... 1 кГц) (1 мА ... 200 А) тока. Диаметр обхвата 23 мм. Базовая погрешность 1%. Питание 2х1,5 В. Поставляются в кейсе. Габариты 183х61,3х35,6 мм. Вес 190 г.

    Особенности токовых клещей-адаптера АТА-2504:

    • Три диапазона (4 А, 40 А, 200 А) в каждом из режимов измерений (перем./пост. ток);
    • Выходной сигнал от 1 до 100 мВ на 1 А (перем./пост. ток);
    • Частотный диапазон 40 Гц ... 1 кГц;
    • Датчик на эффекте Холла;
    • Питание 2 батареи по 1,5 В типа АА.
  • Технические характеристики токовых клещей-адаптера АТА-2504:

    Диапазон Выход Погрешность Чувствительность
    Постоянный ток
    0 ... 4 А 100 мВ/А ± (0,02 Iизм + 0,005 А) 0,1 мВ/1 мА
    0 ... 40 А 10 мВ/А ± (0,01 Iизм + 0,02 А) 0,1 мВ/10 мА
    0 ... 150 А 1 мВ/А ± (0,01 Iизм + 0,2 А) 0,1 мВ/100 мА
    150 ... 200 А 1 мВ/А ± (0,022 Iизм + 0,2 А) 0,1 мВ/100 мА
    Переменный ток (при частоте 40 Гц ... 1 кГц)
    0 ... 4 А 100 мВ/А ± (0,02 Iизм + 0,005 А) 0,1 мВ/1 мА
    0 ... 40 А 10 мВ/А ± (0,015 Iизм + 0,03 А) 0,1 мВ/10 мА
    0 ... 150 А 1 мВ/А ± (0,015 Iизм + 0,3 А) 0,1 мВ/100 мА
    150 ... 200 А 1 мВ/А ± (0,022 Iизм + 0,2 А) 0,1 мВ/100 мА
  • Комплект поставки АТА-2504

    Наименование Количество
    Прибор 1
    Измерительные щупы 1
    Защитный чехол 1
    Руководство по эксплуатации 1
