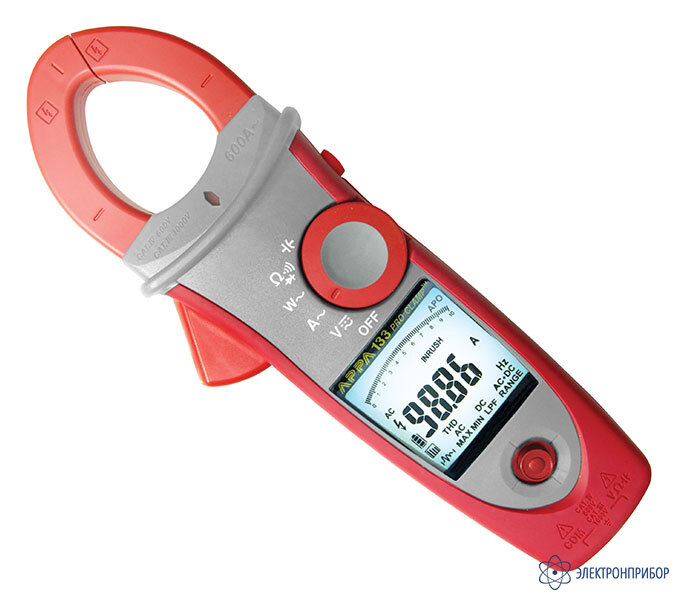

APPA 133 — клещи электроизмерительные

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Госреестр РФ

      49302-12

    • Производитель

      APPA, Тайвань

    Особенности электроизмерительных клещей APPA 133:

    • Измерение: активная мощность до 600 кВт, коэффициент мощности (PF), частота (ток/напряжение);
    • Измерение постоянного и переменного (TRMS) напряжения (до 1000 В);
    • Измерение переменного (TRMS) тока  до 600 А;
    • Автодетектирование типа сигнала (пост/перем.), фильтр НЧ (LPF);
    • Регистрация бросков пускового тока (Inrush current);
    • Удержание показаний (Smart Data Hold), регистрация макс/мин/сред значений тока и напряжения;
    • Измерение коэффициента гармоник (THD,%), индивидуальных гармоник напряжения и тока ( до 25- й );
    • Измерение емкости (до 4 мФ – кроме АРРА 133), сопротивления (до 100 кОм), прозвонка, тест диодов;
    • Бесконтактный детектор фазного напряжения (VoltSense), определение порядка чередования фаз;

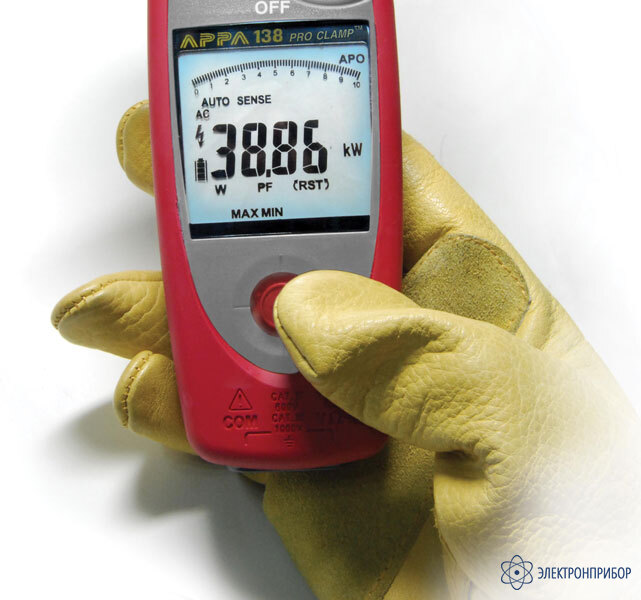

    • ЖК - дисплей с автоподсветкой, графическая шкала, автовыключение;
    • Навигация в меню с помощь джойстика, современный дизайн;
    • Противоударное исполнение (допускает падение с высоты до 1,3 м);

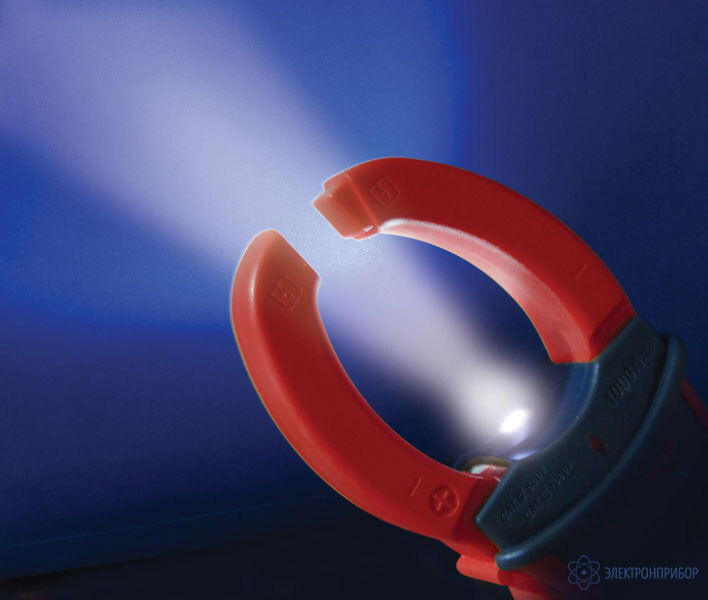

    • Подсветка места измерения с/д фонариком (в направлении губок клещей);
    • Высокая степень безопасности (категория IV 600 В / категория III 1000 В).
  • Технические характеристики электроизмерительных клещей APPA 133:

    Характеристики Параметры АРРА 133, АРРА 135, АРРА 136 АРРА 137, АРРА 138
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (АВТОВЫБОР AC/DC) Диапазон измерений (AC/DC) 0,01 ... 100 ... 1000 В 0,01 ... 100 ... 1000 В
    Разрешение 0,01 В
    Погрешность измерения (DCV) ± 0,7% + 2 ед . счёта
    Погрешность измерения (ACV) ± 1,0% + 5 ед . счёта
    Полоса частот 50 Гц ... 500 Гц
    ИЗМЕРЕНИЕ СИЛЫ ТОКА (АВТОВЫБОР AC/DC) Диапазон измерений (ACA) 0,1 ...100A... 600 А 0,1 ...100A... 1000 А
    Диапазон измерений (DCA) 0,1 ... 600 А (APPA 136) 0,1 ... 1000 А (APPA 138)
    Разрешение 0,01 А
    Погрешность измерения (AC/DC) ± 1,5% + 5 ед . счёта
    Полоса частот 50 Гц ... 500 Гц
    ИЗМЕРЕНИЕ БРОСКОВ ТОКА (INRUSH) Предел измерений (50 / 60 Гц) 600 А (АРРА 133/135/136); 1000 А (АРРА 137/138)
    Погрешность измерения ± (2,5% + 5 ед . счёта)
    Чувствительность 10 В / 10 А (скз)
    Период интегрирования 100 мс
    ПОСТОЯННЫЙ ТОК (МКА) Предел измерений 1000 мкА (APPA 135) -
    Погрешность ± (1,7 % + 2 ед . счета) -
    Максимальное разрешение 0,1 мкА -
    АКТИВНАЯ МОЩНОСТЬ (W) Пределы измерений 10 кВт ... 600 кВт 10 кВт ...1000 кВт
    Макс . разрешение 1 Вт
    Погрешность измерения ± 2,5% + 5 ед . счёта
    КОЭФФИЦИЕНТ МОЩНОСТИ (PF) Диапазон измерений - 1,00 ... +1,00
    Разрешение 0,01
    Погрешность измерения ± 3°
    СУММАРНЫЙ КОЭФФИЦИЕНТ ГАРМОНИК (THD) Диапазон измерений 0,1 % ... 100 %
    Разрешение 0,01
    Погрешность измерения ± (3,0% + 10 ед . счёта)
    Чувствительность 10 В / 10 А (скз)
    Полоса частот 45 Гц ... 65 Гц
    ГАРМОНИКИ (ТОК / НАПРЯЖЕНИЕ) Диапазон измерений (NoNo) 01 ... 12 13 ... 25
    Чувствительность 10 В / 10 А (скз)
    Погрешность измерения ± (5,0% + 10 ед . счёта) ± (10% + 10 ед . счёта)
    ЧАСТОТА (HZ) Основная гармоника 20 Гц ... 10 кГц
    Разрешение 0,01
    Погрешность измерения ± (0,5% + 3 ед . счёта)
    Чувствительность 10 В / 10 А (скз)
    СОПРОТИВЛЕНИЕ И ЦЕЛОСТНОСТЬ ЦЕПИ Пределы измерений 1 кОм / 10 кОм / 100 кОм
    Максимальное разрешение 0,01 Ом
    Погрешность измерения ± (1,0% + 3 ед . счёта )
    Прозвонка цепи о 30 Ом ( зв . сигнал частотой 2 кГц)
    ИЗМЕРЕНИЕ ЕМКОСТИ (КРОМЕ APPA 133) Пределы измерений 4; 40; 400 мкФ ;4 мФ
    Максимальное разрешение 0,1 мкФ
    Погрешность ± (1,9 % + 8 ед . счета)
    ТЕМПЕРАТУРА (APPA 135, 138) Диапазон измерений -50 ... 1000 ° С
    Разрешение 0,1 ° С
    Погрешность измерения ± (1,0% + 0,8 ° С)
    ОБЩИЕ ДАННЫЕ Максимальное индицируемое число 10.000
    Скорость измерения 3 изм ./ с
    Максимальный диаметр провода 37 мм 42 мм
    Источник питания 9 В х 1 (тип Крона)
    Ресурс источника питания 300 ч
    Автовыключение 15 мин
    Условия эксплуатации 0 ° С ... 50 ° С , отн . влажность не более 80 %
    Габаритные размеры 7 х 240 х 51 мм 87 х 260 х 51 мм
    Масса 380 г 420 г

    Сводная таблица функциональности

    Режимы и характеристики АРРА 133 АРРА 135 АРРА 136 АРРА 137 АРРА 138
    Броски тока (inrush current) · · · · ·
    Перем . напряжение до 1000 В (ACV) · · · · ·
    Пост . напряжение до 1000 В (DCV) · · · · ·
    Переменный ток ( А CA) (600 А) (600 А) (600 А) (1000 А) (1000 А)
    Пост . ток (DCA) Нет Нет (600 А) Нет (1000 А)
    Пост . ток ( μА ) Нет (1000 мкА) Нет Нет Нет
    Активная мощность (W) (600 кВт) (600 кВт) (600 кВт) (1000 кВт) (1000 кВт)
    Коэфф . мощности (PF) · · · · ·
    Коэфф . гармоник (THD %) · · · · ·
    Гармоники ( до 25- й – ток / напряжение ) · · · · ·
    Частота (Hz) · · · · ·
    Сопротивление , прозвонка , тест диода · · · · ·
    Емкость Нет · · · ·
    Температура Нет · Нет Нет ·
    Бесконтактный индикатор фазы · · · · ·
    Порядок чередования фаз · · · · ·
    Мин / макс / усред · · · · ·
    Автоподсветка дисплея · · · · ·
    Автовыбор (AC/DC) · · · · ·
    Встроенный фонарик · · · · ·
  • Комплект поставки APPA 133

    Наименование Количество
    1 Клещи электроизмерительные-ваттметр - APPA 133 1
    2 Измерительные провода 2
    3 Источник питания (установлен) 1
    4 Транспортная сумка 1
    5 Руководство по эксплуатации 1
