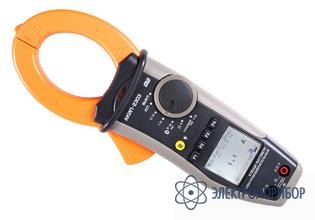

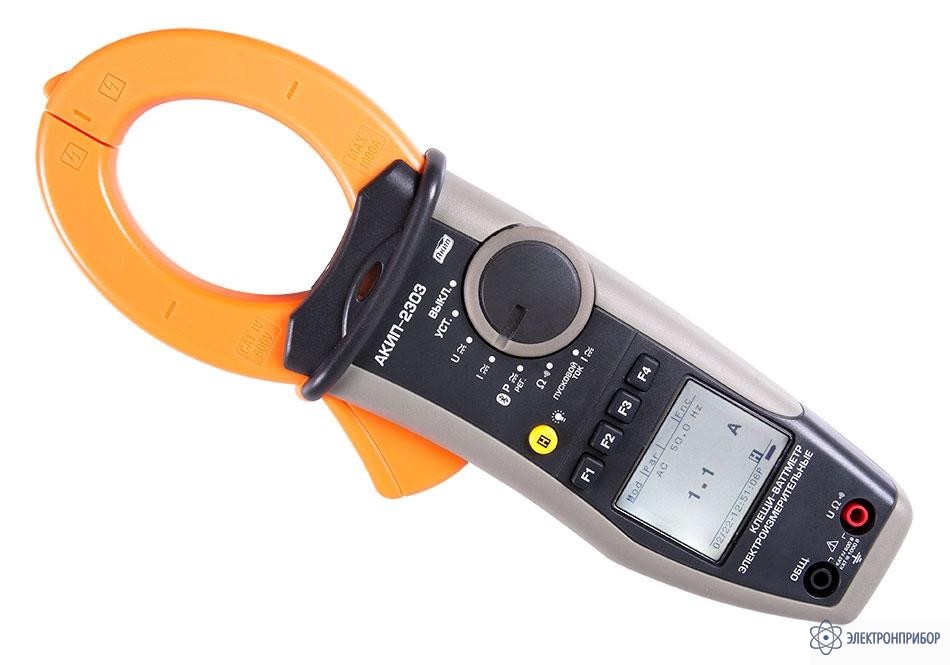

АКИП-2303 — электроизмерительные клещи-ваттметр

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Производитель

      АКИП

    Назначение клещей АКИП-2303:

    Многофункциональные электроизмерительные клещи-ваттметр АКИП-2303 предназначены для безразрывного измерения тока в цепи, контроля параметров электроустановок (ЭУ) промышленного и бытового назначения, регистрации показателей качества электроэнергии (ПКЭ), обнаружения переменного напряжения и определения чередования фаз.

    Новинка разработана для применения в 1ф, сбалансированных 3 ф сетях переменного напряжения и обеспечивает измерение ср.кв. значения переменного сигнала синусоидальной и произвольной формы (AC True RMS), измерение переменного сигнала U/I с постоянным смещением (True RMS AC+DC).

    Режимы работы АКИП-2303: измерение напряжения (DCV/DCI ±1%), силы тока (ACV/ACA ±2%) и мощности (активной, реактивной, полной) с учетом типа нагрузки, коэфф. мощности (Pf/dPf), энергии (активной, реактивной), частоты напряжения и тока, сопротивления цепи (до 60 кОм).

    Клещи-ваттметр имеют возможность детектирования гармоник напряжения и тока. Рабочий диапазон частот от 10 Гц до 400 Гц. При выборе оператором номинала входных сигналов в интервале 10…75 Гц возможна регистрация до 25-й гармоники (в интервале 76…400 Гц - до 8-й гармоники). Максимальный диаметр обхвата провода – 45 мм, питание от 2–х батарей 1,5 В (тип ААА). Для обмена данными с ПК и связи с внешним устройством использован интерфейс Bluetooth 2.0.

    В новинке реализованы следующие прикладные функции и новации:

    • Измерение бросков пускового тока (INRUSH);
    • Встроенный регистратор данных (память 2 Мб);
    • Измерение мощности (до 1 МВт) и энергии в цепях постоянного тока;
    • Встроенный цифровой регистратор, таймер.
    • Характеристики регистратора: скорость выборки 128 выб./с, запись 60 параметров (фикс.), интервал усреднения (IP) 1 с, 5 с, 10 с, 30 с, 60 с, 120 с, 300 с, 600 с, 900 с. Это позволяет организовать полноценную регистрацию параметров длительностью до ~2,1 суток (при IP=900 с).

    В перечне дополнительных сервисных режимов: возможность определения порядка чередования фаз, однополюсная индикация совпадения фаз в ЭУ трех фазной сети (синфазности), бесконтактный детектор фазного напряжения (от ~100 В).

    Обширные измерительные ресурсы, функциональность и компактность делают новые клещи-ваттметр АКИП-2303 востребованным инструментом оперативного контроля для эксплуатационного персонала самых различных сфер и отраслей. Новинка полностью локализована для российского потребителя: органы настройки и лицевая панель управления электроизмерительных клещей имеет русифицированную маркировку и необходимые обозначения.

  • Особенности клещей АКИП-2303:

    • Возможность применения в 1ф и 3ф сетях (60 параметров)
    • Измерение постоянного и переменного тока до 1000 А
    • Измерение постоянного и переменного напряжения до 1000 В
    • Измерение сигнала произвольной формы (TRMS)
    • Автовыбор пределов измерений, удержание результата (HOLD)
    • Измерение пускового тока (Inrush), пиковых (от 1мс), макс, мин, значений тока, напряжения, мощности, энергии, коэффициента мощности
    • Измерение суммарного коэффициента гармоник (THD,%) и гармоник напряжения (DC.. 25-я) и гармоник тока (1..25-я)
    • Измерение частоты тока и напряжения (макс, мин, усредн)
    • Измерение сопротивления до 60 кОм (макс, мин, усредн), прозвон цепи (до 150 Ом)
    • Определение порядка чередования фаз
    • Однополюсный индикатор совпадения фаз в 3ф сети (синфазность)
    • Измерение мощности (энергии) в цепи постоянного тока
    • Измерение активной, реактивной и полной мощности (P, Q, S)
    • Измерение коэф. мощности (макс, мин, усредн) с учетом типа нагрузки
    • Измерение энергии (активной EA, реактивной ER), таймер
    • Бесконтактный детектор фазного напряжения (LED-индикатор от 100 В)
    • Длительная регистрация во внутреннюю память (60 параметров до 2,1 дней)
    • Большой графический ЖК-дисплей с подсветкой (128?128 пикс.)
    • Автовыключение, индикация разряда батарей
    • Интерфейс Bluetooth 2.0 для соединения с ПК
    • Повышенная безопасность (кат IV 600 В)
    • Соответствие МЭК 61010, двойная изоляция.
  • Комплект поставки АКИП-2303

    Наименование Количество
    Прибор 1
    Измерительные провода 2
    Источник питания 2
    Транспортная сумка 1
    РЭ 1
    Зажим-«крокодил» 2
