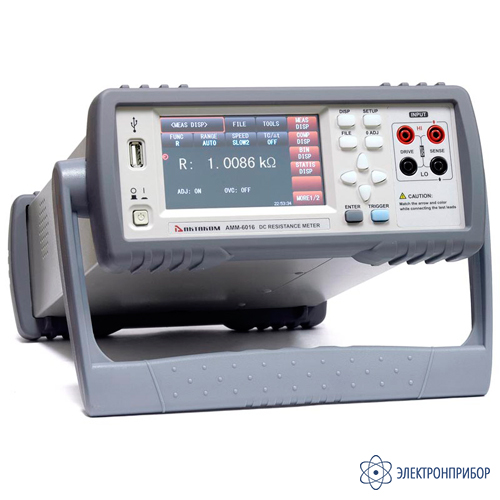

АММ-6016 — микроомметр

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Описание микроомметра АММ-6016:

    Микроомметр АММ-6016 предназначен для точных измерений на постоянном токе малых и сверхмалых значений сопротивлений. Высокая точность (0,1%), разрешение (от 1 мкОм) и стабильность измерений обеспечивается использованием в приборе 32-разрядного процессора и SMD технологии.

    Для более точных измерений в микроомметре АММ-6016 используется четырехпроводная схема измерения, применение которой компенсирует падение напряжения на измерительных проводах.

    Цифровой микроомметр АММ-6016 имеет широкие возможности по статистической обработке результатов измерений. Кроме стандартных для большинства приборов функций регистрации максимального и минимального значений, АММ-6016 позволяет вычислять и отображать на дисплее среднее значение, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, а также индексы воспроизводимости (Cp, cpk).

    Для отображения результатов измерений в АММ-6016 применяется цветной сенсорный ЖК дисплей с разрешением 480x272 точек и диагональю 11 см. В качестве отображаемого параметра на дисплее АММ-6016 пользователь может выбрать один из двух вариантов:

    • R (Сопротивление);
    • LPR (сопротивление на низком токе).

    Кроме стандартных типов запуска, внутреннего и ручного, АММ-6016 имеет режимы внешнего запуска и запуска по шине при помощи дистанционного управления. АММ-6016 поддерживает использование стандартных SCPI команд дистанционного управления от персонального компьютера, что позволяет встраивать микроомметр в измерительные комплексы.

    Использованию АММ-6016 в автоматических линиях тестирования способствуют, кроме дистанционного управления, также высокая скорость измерения (всего четыре фиксированных значения) и встроенный компаратор для сортировки компонентов с внешним управления манипулятором на конвейере (Handler) и звуковым сигналом.

    АММ-6016 может использоваться для прецизионных измерений сопротивлений контактов, разъемов, соединителей, шунтов, резисторов, при измерении надежности гальванических соединений и во многих других измерительных задачах.

    Особенности микроомметра АММ-6016:

    • Измерение сопротивления от 1 мкОм до 20 кОм;
    • Прецизионная точность до 0,1%;
    • 4-проводная схема для высокоточных измерений;
    • Максимальная частота дискретизации 50 Мвыб/сек;
    • 4 скорости измерения сопротивления (быстрая 10 мс, средняя 25 мс, медленная-1 115 мс, медленная-2 455 мс);
    • Аналоговый выход при измерении температуры;
    • Автоматический и ручной выбор диапазонов;
    • Установка усреднения 1...255;
    • Низковольтные измерения (напряжение <40 мВ) диапазоны 2 Ом, 20 Ом, 200 Ом, 2 кОм;
    • Внешний, ручной и внутренний запуск;
    • Память 30 групп данных;
    • Функции статистики: максимальное, минимальное, среднее, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, индексы воспроизводимости (Cp, cpk);
    • Пользовательская автокоррекция нуля;
    • Компенсация смещения напряжения OVC;
    • Встроенный компаратор со звуковой сигнализацией;
    • Блокировка клавиатуры;

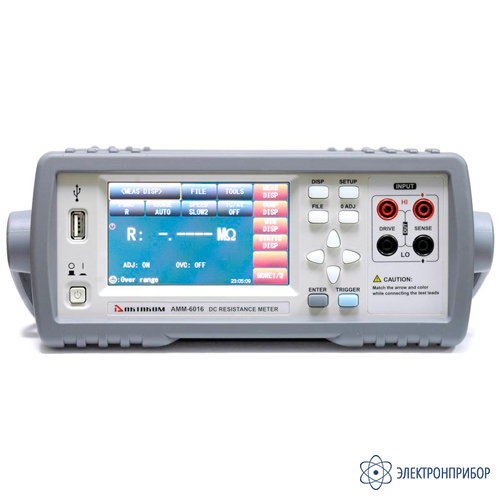

    • Цифровой 4,3" сенсорный ЖК дисплей 4 1/2 разряда (480x272);

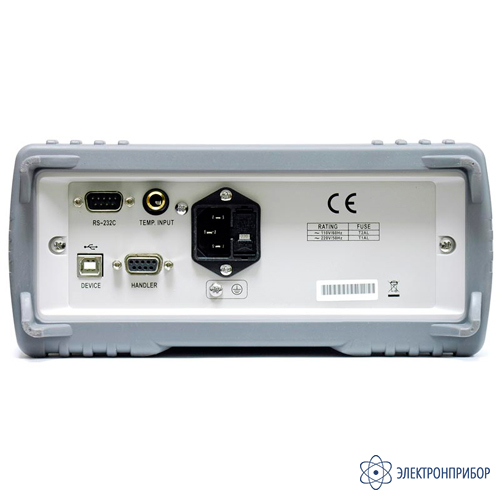

    • Интерфейс USB DEVICE, USB HOST, RS-232C, HANDLER.
  • Технические характеристики микроомметра АММ-6016:

    Диапазон Разрешение Ток тестирования Погрешность
    Измерение сопротивления
    20 мОм 0,001 мОм 1 А ±(0,1% + 3 е.м.р.)
    200 мОм 0,01 мОм 100 мА ±(0,1% + 2 е.м.р.)
    2 Ом 0,1 мОм 100 мА
    20 Ом 1 мОм 10 мА
    200 Ом 0,01 Ом 1 мА
    2 кОм 0,1 Ом 100 мкА
    20 кОм 1 Ом 100 мкА
    Параметр Значение
    Общие характеристики
    Максимальная частота дискретизации 50 Мвыб/сек
    Скорость измерения сопротивления быстрая 10 мс, средняя 25 мс, медленная-1 115 мс, медленная-2 455 мс
    Выбор диапазонов автоматический и ручной
    Установка усреднения 1...255
    Низковольтные измерения (напряжение <40 мВ) диапазоны 2 Ом, 20 Ом, 200 Ом, 2 кОм
    Запуск внешний, ручной и внутренний
    Память 30 групп данных
    Функции статистики максимальное, минимальное, среднее, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, индексы воспроизводимости (Cp, cpk)
    Дисплей цифровой 4,3" сенсорный ЖК дисплей 4 1/2 разряда (480x272)
    Интерфейс USB DEVICE, USB HOST, RS-232C, HANDLER
    Питание 220 В / 50 Гц
    Габаритные размеры 235×104×360 мм (с хольстером)
    Масса 3,6 кг

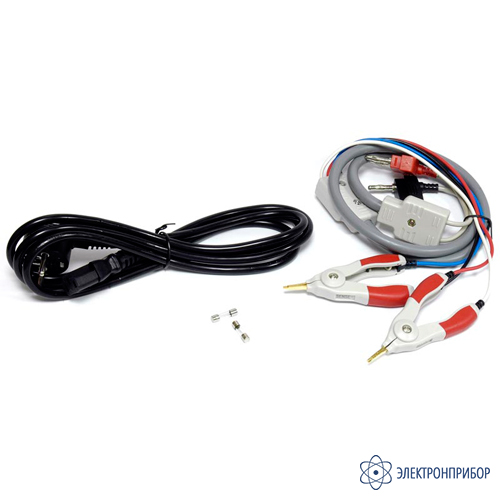

  • Комплект поставки АММ-6016

    Наименование Количество
    1 Микроомметр АММ-6016 1
    2 Косплект 4-проводных тестовых зажимов 1
    3 Сетевой шнур 1
    4 Руководство по эксплуатации 1
