СКВ 140, СКВ140. СКВ140И0,5, СКВ 140 И 0,5
СКВ-140-И-0,5 — цифровой киловольтметр
Код товара: 62332-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
82249-21 до 16.07.2026
-
Производитель
Назначение цифрового киловольтметра СКВ-140:
Киловольтметр СКВ-140 предназначен для измерений напряжений постоянного тока и действующих значений напряжений переменного тока частотой 50 Гц. Киловольтметр может использоваться для поверки измерительных трансформаторов, киловольтметров, технического обслуживания, ремонта, наладки, испытаний различных энергоустановок, как в лабораторных, так и в полевых условиях.
Цифровой киловольтметр СКВ-140 выпускается в четырех вариантах исполнения, которые отличаются характеристиками погрешности, размещением органов управления и внешним видом. Условное обозначение киловольтметра состоит из:
- наименования "Киловольтметр цифровой";
- обозначения типа киловольтметра "СКВ";
- обозначения предела измерений напряжений постоянного тока: "2" – до 2 кВ, "10" – до 10 кВ, "20" – до 20 кВ, "40" - до 40 кВ, "80" – до 80 кВ, "100" - до 100 кВ, "140" - до 140 кВ;
- обозначения вариантов исполнений: "И" - исходный, "Н" - настольный, "Г" - гаджет или "СТ" - стационарный;
- обозначения класса точности: "0,25" или "0,5";
- обозначения ТУ.
Пример условного обозначения киловольтметра с пределом измерений напряжений 40 кВ и в исходном исполнении:
«Киловольтметр цифровой СКВ-40-И РУКЮ.411116.001 ТУ».Описание цифрового киловольтметра СКВ-140:
В исполнении "И" (исходный) в состав киловольтметра входят:
- ДНВ с предельным входным напряжением постоянного тока до 2 кВ, 10 кВ, 20 кВ, 40 кВ, 80 кВ, 100 кВ или 140 кВ;
- блок измерительный (БИ).
В исполнениях "Г" (гаджет), "Н" (настольный) и "СТ" (стационарный) в состав киловольтметра дополнительно входит устройство управления и индикации (УУИ).
Устройство управления и индикации позволяет осуществлять обмен с БИ и может поставляться в следующих вариантах исполнения:
- "Г" – в виде планшета или ПК с установленным ПО обмена с БИ через USB и (или) Bluetooth – интерфейсы;
- "Н" – блок в виде настольного пластмассового приборного корпуса, по конструктиву аналогичного БИ;
- "СТ" – в виде металлического приборного конструктива, предназначенного для установки в стойку или стенд.

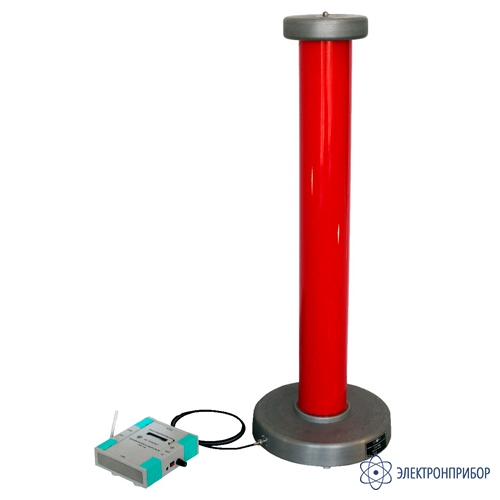

Конструктивно ДНВ выполнен в цилиндрическом электроизоляционном корпусе, заполненном кремневым наполнителем, с высоковольтным электродом для не коронирующего подключения и металлического основания. Внутри корпуса размещены плечи высокого и низкого напряжений, состоящие из емкостно-омических сборок. БИ и УУИ вариант "Н" выполнены в пластиковом корпусе с разъемами, антенной и ЖК-дисплеем. УУИ вариант "СТ" выполнен в металлическом корпусе с разъемами, антенной и ЖК-дисплеем.
ДНВ выполняет масштабное преобразование высокого напряжение в низкое. Входной разъем БИ подключается непосредственно к выходному разъему ДНВ. Подключение БИ к ДНВ может осуществляться через штатный измерительный кабель. БИ выполняет измерение, коррекцию, расчет и отображение напряжения на входе ДНВ по его выходному напряжению. С БИ сигнал может передаваться на компьютер со специальным ПО или УУИ по интерфейсу USB или Bluetooth. Электропитание БИ осуществляется от встроенного аккумулятора.
-
-
Технические характеристики цифрового киловольтметра СКВ-140:
Модель Вариант исполнения Погрешность ВАРИАНТЫ ИСПОЛНЕНИЯ ЦИФРОВОГО КИЛОВОЛЬТМЕТРА СКВ-140 СКВ-140-И-0,5 исходный ± 0,5% СКВ-140-И-0,25 исходный ± 0,25% СКВ-140-Н-0,5 настольный ± 0,5% СКВ-140-Н-0,25 настольный ± 0,25% СКВ-140-Г-0,5 гаджет ± 0,5% СКВ-140-Г-0,25 гаджет ± 0,25% СКВ-140-СТ-0,5 стационарный ± 0,5% СКВ-140-СТ-0,25 стационарный ± 0,25% ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Значение Диапазон измерений напряжений постоянного тока, кВ от 1 до 140 Диапазон измерений напряжения переменного тока, кВ от 1 до 100 Пределы допускаемой относительной погрешности измерений напряжения постоянного и переменного тока, % ±(0,25+0,125 х [(Uп/Uх)-1])*
или
±(0,5+0,25 х [(Uп/Uх)-1])*Номинальная частота переменного тока, Гц 50 Условия применения:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +25
от 10 до 80
от 84 до 106Габаритные размеры ДНВ-140А (В×Д×Г), мм, не более 1100 х 360 х 400 Габаритные размеры блока измерительного (В×Ш×Г, без учета антенны), мм, не более 55 х 205 х 200 Габаритные размеры УУИ (В×Ш×Г, без учета антенны), мм, не более
- в исполнении «Н»
- в исполнении «СТ»
55 х 205 х 200
180 х 240 х 210Габаритные размеры в полной комплектации в транспортной таре (В×Ш×Г), мм, не более 1200 х 450 х 450 Масса ДНВ-140А, кг, не более 20,0 Масса блока измерительного, кг, не более 1,5 Масса УУИ, кг, не более
- в исполнении «Н»
- в исполнении «СТ»
1,5
3,0Масса в полной комплектации в транспортной таре, кг, не более 50,0 Примечание: * Uп - предельное значение диапазона измерений напряжения; Ux – измеренное значение напряжения.
-
Комплект поставки СКВ-140-И-0,5
№ Наименование Количество 1 Делитель напряжения высоковольтный ДНВ-140А 1 2 Блок измерительный РУКЮ.411116.008 (с антенной и адаптером BNC) 1 3 Зарядное устройство 1 4 Кабель интерфейсный USB 2.0 (длина до 1,8 м) 1 5 Кабель измерительный РУКЮ 685641.031 (длина до 5 м) * 1 6 Провод заземления (длиной 2 м) РУКЮ.685666.002 2 7 USB-флэш РУКЮ.00 464 с Руководством по эксплуатации киловольтметров СКВ РУКЮ 411116.001РЭ и ПО для USB и Bluetooth – интерфейсов, а также для ОС Windows и Android 1 8 Руководство по эксплуатации 1 9 Ящик упаковочный 1 * Основным является непосредственное подключение выходного (низковольтного) разъёма ДНВ к входному измерительному разъему БИ. Допускается соединение выходного разъема ДНВ и измерительного разъема БИ через кабель измерительный РУКЮ 685641.031 длинной до 5 м, но при этом возможно увеличение погрешности измерений напряжений на переменном токе 50 Гц.
-
