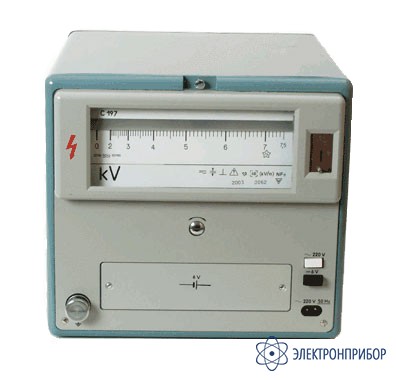

С197 — киловольтметр электростатический
Код товара: 23985-
Назначение киловольтметра электростатического С197:
Киловольтметр электростатический С197 предназначен для измерения высокого напряжения постоянного и переменного тока в широком диапазоне частот. Прибор является трехпредельным, переносным, а также может встраиваться в стойку.
Описание киловольтметра электростатического С197:
Киловольтметр электростатический С197 - это трехпредельный прибор электростатической системы со световым указателем в металлическом корпусе. Принцип действия киловольтметра основан электростатическом взаимодействии, возникающим между телами, находящимися под напряжением относительно друг друга.
Одно из взаимодействующих тел укреплено неподвижно на корпусе и образует неподвижный высоковольтный электрод электростатического киловольтметра. Второе взаимодействующее тело укреплено на оси, способной поворачиваться, и образует подвижный электрод киловольтметра. Ось подвижного электрода укреплена на растяжках, упругие силы закручивания которых уравновешивают силы электростатического взаимодействия между электродами.
Успокоение движения подвижной части осуществляется тормозными токами, возникающими в секторе подвижного электрода при его перемещении в магнитном поле постоянного магнита.
Киловольтметр С197 характеризуется малой входной емкостью и высоким сопротивлением изоляции, поэтому измерение напряжения постоянного тока происходит практически без потребления энергии.
Киловольтметр С197 имеет три шкалы в соответствии с тремя диапазонами показаний. Шкалы укреплены на держателе, на оси которого находится ручка. Ручка выведена в углублении на передней стенке корпуса справа от шкалы и закрыта вертикально перемещаемой шторкой. Поворотом ручки устанавливается та или иная шкала.
На экран из матированного огрстекла, расположенный вплотную к шкале, проецируется изображение светового указателя с вертикальной риской посередине.
Корпус С197 выполнен из алюминиевого сплава. Корпус одновременно служит и электростатическим экраном.
-
Технические характеристики киловольтметра электростатического С197:
Параметр Значение Диапазоны показаний 0 – 7.5; 0 – 15 и 0 – 30 кВ Диапазоны измерений 2 - 7,5; 4 - 15; 8 - 30 кВ Рабочая область частот – постоянный и переменный ток от 20 Гц до 10 МГц – в диапазоне показаний 0 – 7.5 кВ;
8 МГц – в диапазоне показаний 0 – 15 кВ;
5 МГц – в диапазоне показаний 0 – 30 кВ;
расширенная область частот свыше 10 до 14 МГц - в диаипазоне показаний 0 - 7,5 кВПредел допускаемой основной погрешности ± 1.0% от конечного значения диапазона измерений Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20 ± 5 °С до любой температуры в пределах от 10 до 35 °С на каждые 10 °С изменения температуры равен ± 0,5% Время установления показаний не более 4 с. Испытательное напряжение изоляции между высоковольтным электродом и корпусом, соединенным с цепью питания осветителя 16 кВ – в диапазоне показаний 0 – 7.5 кВ;
26 кВ – в диапазоне показаний 0 – 15 кВ;
45 кВ – в диапазоне показаний 0 – 30 кВ;
2 кВ – между цепью питания электропимтания и корпусомСопротивление изоляции высоковольтного электрода относительно корпуса при температуре окружающего воздуха 20 ± 5 °С и относительной влажности до 80% не менее 104 МОм Сопротивление изоляции цепи питания осветителя относительно корпуса при тех же условиях не менее 40 МОм Габаритные размеры прибора 250 х 490 х 230 мм Масса, не более 8,5 кг -
Комплект поставки С197
№ Наименование Количество 1 Киловольтметр электростатический С197 1 2 Шнур питания 1 3 Лампа запасная ОП6,3-0,22 1 4 Техническое описание и инструкция по эксплуатации 1 5 Паспорт 1 -
