Установки для прожига места повреждения силовых кабелей

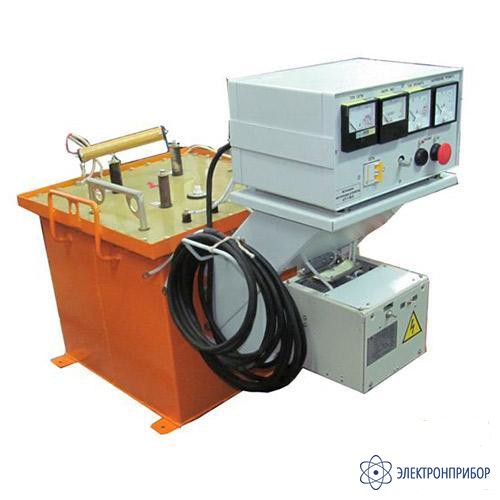

АПУ 1-3МН — автономное прожигающее устройство

Код товара: 20035

    • Гарантия

      1 год

    Назначение:

    Автономное прожигающее устройство АПУ-1-3МН предназначено для прожига дефектной изоляции силовых кабелей с целью снижения переходного сопротивления в месте дефекта до величины, позволяющей применять методы точного определения места повреждения. Область применения – предприятия, эксплуатирующие электрические сети напряжением 0,4-10 кВ.

  • Основные технические характеристики устройства АПУ-1-3МН:

    Параметр Значение
    Напряжение питающей однофазной сети переменного тока частотой 50 Гц 220 В±10%
    Средняя величина тока, потребляемого из сети 40 А
    Максимальное выходное выпрямленное напряжение 25 кВ
    Максимальный выходной выпрямленный ток 45 А
    Габаритные размеры, не более 1000х710х950 мм
    Полная масса, не более 260 кг

    Устройство состоит из блока управления, прожигающего блока БП-25, кабелей и проводов для внешних подключений.

    Блок прожигающий имеет 4 ступени выпрямленного напряжения (25; 5; 1; 0.3 кВ), которые подключаются к нагрузке через развязывающие диоды автоматически, в зависимости от сопротивления нагрузки, без вмешательства оператора.

    Устройство может использоваться на промышленных предприятиях, имеющих собственные электрические сети, а также для стационарной установки в крупных распределительных устройствах.

  • Комплект поставки АПУ 1-3МН

    № Наименование Количество
    1. Блок управления 1
    2. Блок прожигающий 1
    3. Регулятор напряжения на базе РОТ-63 1
    4. Делитель напряжения 1
    5. Кабель питания 1
    6. Провод защитного заземления 1
    7. Провод рабочего заземления 1
    8. Провод испытательный 1
    9. Паспорт 1
    10. Руководство по эксплуатации 1
