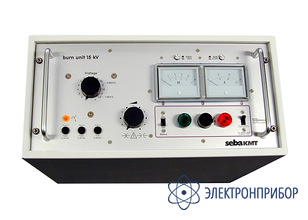

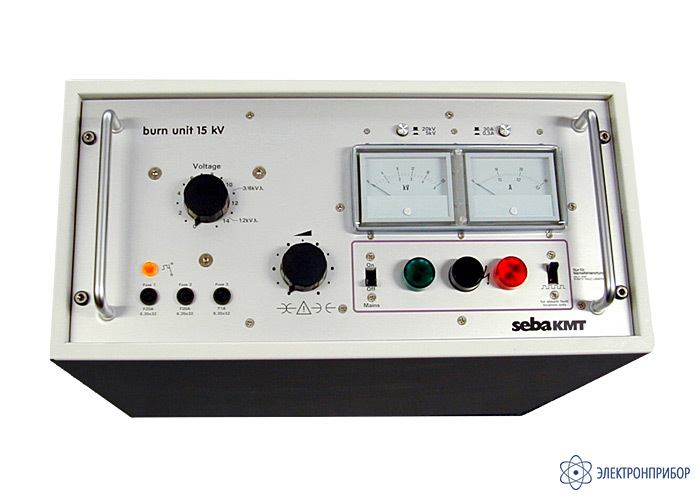

T 22/13 B — устройство для прожига 15 кВ

Код товара: 25808
    • Гарантия

      12 месяцев

    • Производитель

      Seba, Германия

    • Артикул

      892502127

    Назначение устройства T 22/13 B:

    Устройство для прожига 15 кВ T 22/13 B является очень мощным, переносным прибором высокого напряжения, который применяется преимущественно на предприятиях энергоснабжения для определения мест повреждения в силовых кабелях низкого и среднего напряжения, а также в кабелях управления (сигнальных линиях).

    Высокая выходная мощность прибора и устойчивая работа при коротком замыкании дает возможность почти во всех случаях без проблем преобразовать высокоомные и заплывающие повреждения кабелей в низкоомный параллельный шунт, а часто даже в короткое замыкание.

    Надежная изоляция всех частей прибора от высокого напряжения и автоматический разряд проверяемого объекта после отключения или внезапного прекращения подачи тока обеспечивают максимальную защиту пользователя.

    Применение устройства T 22/13 B:

    Прибор T 22/13 B работает как источник энергии (тока) для определения мест повреждения в силовых кабелях и кабелях управления. Он используется преимущественно для прожигания высокоомных и заплывающих дефектов в кабелях сети энергоснабжения с низким и средним уровнем напряжения.

    Кроме этого прибор можно использовать вместе с эхо-импульсным измерительным прибором (рефлектометром) для предварительного определения места повреждения кабеля методом затухания или импульсом электрической дуги (ARM).

    Особенности устройства T 22/13 B:

    • Устойчив к короткому замыканию
    • Оснащен современной схемой подключения для стабилизации мощности прожига
    • Максимальный ток прожига - 25 А
    • Плавное регулирование напряжения прожига от 0 до 15 кВ
    • Индикация значений выходного тока и напряжения
    • Встроенная блокировка и разрядник
    • Генератор тактовых импульсов для определения места замыкания на землю.
  • Краткие технические характеристики устройства T 22/13 B:

    Параметр Значения
    Выходное напряжение 0 ... 15 кВ
    Выходной ток 300 мА эфф.
    Выходной ток при использовании специального интерфейса (опция) 25 А
    Питание 200/240 В 50 Гц
    100 В 60 Гц опция
    Потребляемая мощность максимально 16 А - 3,5 кВА
    Размеры 548х585х254 мм (19")
    Вес около 57 кг
  • Комплект поставки T 22/13 B

    Наименование Количество
    Прибор для прожига T 22/13 B, 15 кВ 1
    Зажим для подключения 1
    Кабель заземления 1
    Зажим для заземления 1
    Сдвоенный соединительный кабель 1
    Сетевой подводящий кабель 4 м 1
    Документация 1
