УПВР 1630М, УПВР-1630-М, УПВР-1630 М, УПВР 1630 М

Установки для прожига места повреждения силовых кабелей

УПВР-1630М — установка прожигающая

Код товара: 83021

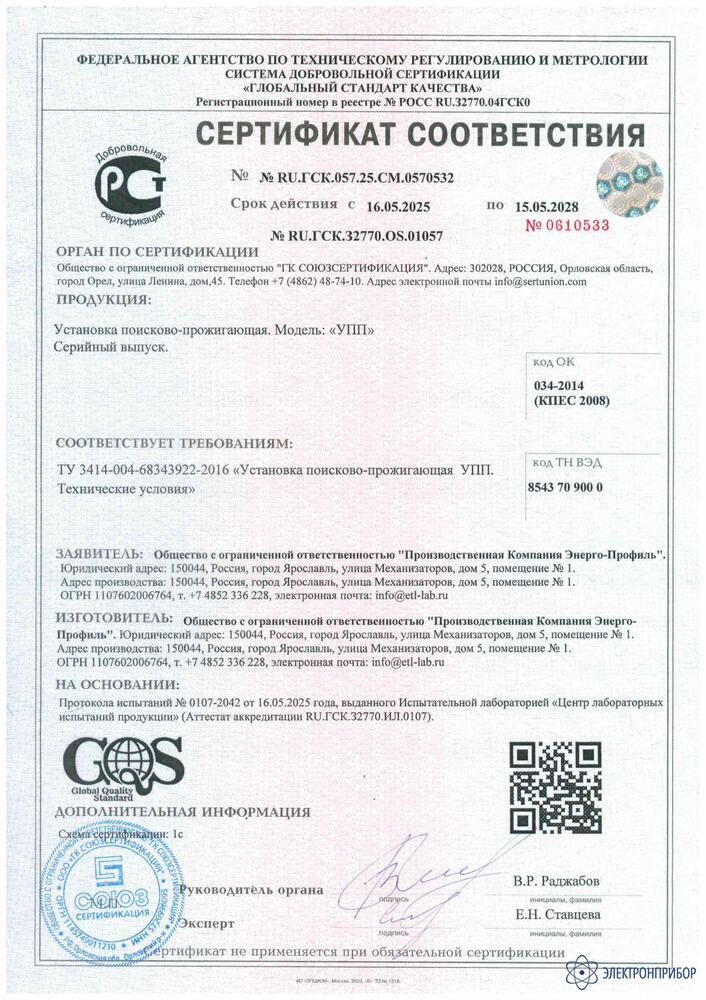

    Сертификаты

    Назначение установки прожигающей УПВР-1630М:

    Установка прожигающая УПВР-1630М (УПП-1630М) предназначена для прожига поврежденной изоляции силовых электрических кабелей с целью создания токопроводящего мостика для дальнейшего использования методов предварительной и точной локализации места повреждения.

    Описание установки прожигающей УПВР-1630М:

    Установка УПВР (УПП) имеет многоступенчатый трансформатор «сухого» исполнения ограниченной мощности. Отводки трансформатора обеспечивают различное напряжение на выходе с различным током КЗ и называются степенями прожига. Напряжение на верхних ступенях выпрямляется. Подключение каждой ступени к выходу установки производится системой высоковольтных переключателей, собранных на базе электромагнитов.

    Оператор вручную выбирает необходимую ступень прожига, подает в кабель высокое напряжение. Процесс прожига контролируется по индикаторам: при достижении в месте повреждения перемычки напряжение стремится к «0», а ток к максимуму. При достижении тока максимальной величины близкой к 100% шкалы индикатора, оператор производит переключение ступени прожига на ступень ниже (напряжение ступени понижается, ток КЗ увеличивается) и повторяет процесс. Прожиг производится до достижения в месте повреждения кабеля необходимого сопротивления.

    При переключении ступеней высокое напряжение прожига с кабеля не снимается, процесс перехода от одной ступени на другую занимает около 1 секунды (срабатывание электромагнита) и считается безразрывным.

    По окончании работы встроенный замыкатель сникает заряд с кабельной линии через демпфирующий резистор.

    Варианты исполнения установки прожигающей УПВР-1630М:

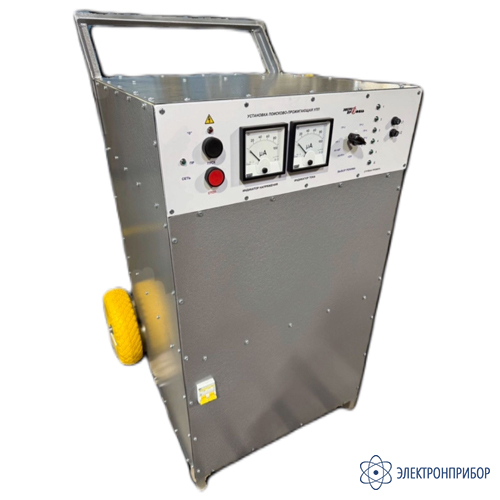

    Установка прожигающая УПВР-1630М (УПП-1630М) выполнена для автономной работы: МОНОБЛОК на колесной паре.

    По заказу возможно изготовление установки УПВР-1630М (УПП-1630М) для работы в составе передвижной электролаборатории: модуль управления + силовой блок (специальное исполнение).

    Дополнительные возможности УПВР-1630М (УПП-1630М) в исполнении для электролаборатории. Регулировка напряжения прожига в пределах каждой ступени при помощи автотрансформатора, увеличение напряжения каждой ступени на 10% (при использовании автотрансформатора 0…250 В).

    Особенности исполнения установки прожигающей УПВР-1630М:

    • При переключении ступеней снятия напряжения заряда кабельной линии не производится. Разрыв дуги происходит только на время переключения ступеней оператором (1…2 сек.).
    • После полного отключения установки автоматически производится разряд кабельной линии через демпфирующий резистор.
    • Система ограничения мощности обеспечивает необходимый температурный режим работы высоковольтного трансформатора установки при указанных характеристиках ступеней прожига и тока потребления.
    • Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями).

  • Технические характеристики установки прожигающей УПВР-1630М:

    Параметр Значение
    Напряжение питания 220В ±10%, 50Гц
    Средний ток потребления из сети, А 12
    Максимальный ток потребления (режим КЗ), А 20
    Максимальное напряжение на выходе, В (при U сети 220В) 16000
    Максимальный ток дожига, А 32
    Ступени прожига: Максимальное напряжение ступени в режиме ХХ, В (при U сети 220В) Номинальный ток в режиме КЗ, А
    Ступень 1 DC 16000 ± 500 0,15 ± 0,03
    Ступень 2 DC 10000 ± 1000 0,3 ± 0,03
    Ступень 3 DC 5200 ± 150 0,5 ± 0,05
    Ступень 4 DC 2600 ± 260 0,8± 0,08
    Ступень 5 AC 700 ± 70 4,5± 0,45
    Ступень 6 AC 70 ± 7 32 ± 3
    Переключение ступеней Ручное – дистанционное: электромагнитный переключатель
    Тип высоковольтного трансформатора Многоступенчатый высоковольтный трансформатор «сухого» исполнения
    Габаритные размеры (моноблок, без колесной пары), мм, не более 510х510х850
    Масса, кг, не более 100

  • Комплект поставки УПВР-1630М

    № Наименование Количество
    1 Установка прожигающая УПВР-1630М 1
