ИПК-1, ИПК 1, ИПК1

Установки для прожига места повреждения силовых кабелей

ИПК-1 — испытательно-прожигающий комплекс

Код товара: 20034

    • Гарантия

      1 год

    Назначение испытательно-прожигающего комплекса ИПК-1:

    Испытательно-прожигающий комплекс ИПК-1 предназначен дли испытаний силовых кабельных линий от 0,4 до 10 кВ постоянным напряжением до 60 кВ и прожига поврежденной изоляции кабелей в диапазоне от 60 кВ до 0.

    ИПК-1 может использоваться:

    • в составе передвижной электротехнической лаборатории ЛК-10;
    • как автономный комплекс приборов (в том числе, смонтированный на самоходном шасси).

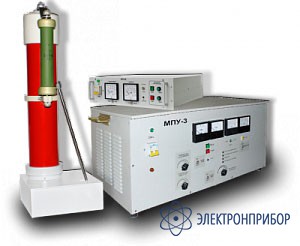

    Испытательно-прожигающий комплекс ИПК-1 состоит из малогабаритного прожигающего устройства МПУ-3 "Феникс", аппарата испытаний и прожига диэлектриков ВПУ-60 и диодной линейки ДЛ-1 (вес ДЛ-1 14 кг, общий вес комплекса 99 кг). МПУ-3 "Феникс" и ВПУ-60 скоммутированы через диодную линейку таким образом, что обеспечивают возможность проведения непрерывного бесступенчатого прожига поврежденной изоляции в диапазоне от 60 кВ до 0.

    Диодная линейка ДЛ-1 не предназначена для коммутации других приборов, кроме МПУ-3 "Феникс" и ВПУ-60!

  • Технические характеристики испытательно-прожигающего комплекса ИПК-1:

    Параметр Значение
    Испытание постоянным напряжением 0 ...60 кВ
    Прожиг 60кВ ... 0
    Общий вес комплекта 99 кг

  • Комплект поставки ИПК-1

    Наименование Количество
    МПУ-3 Феникс - малогабаритное прожигающее устройство 1
    ДЛ-1 - диодная линейка для МПУ-3 "Феникс" и ВПУ-60 1
    ВПУ-60 - высоковольтное прожигающее устройство 1
