УПП305, УПП 305

Установки для прожига места повреждения силовых кабелей

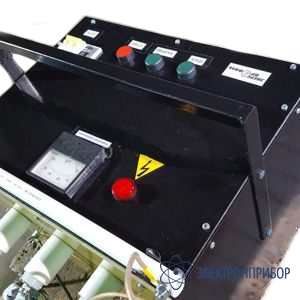

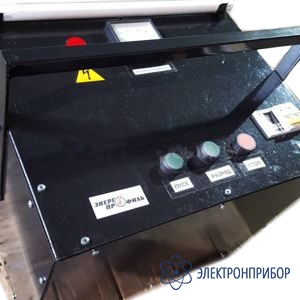

УПП-305 — установка поисково-прожигающая

Код товара: 59329
  • Установка поисково-прожигающая УПП-305 Установка поисково-прожигающая УПП-305

    • Гарантия

      1 год

    Сертификаты

    Описание установки поисково-прожигающей УПП-305:

    Установка поисково-прожигающая УПП-305 предназначена для определения места повреждения греющих кабелей теплых полов и систем электрообогрева.

    Установка ведет прожиг изоляции кабеля в месте его повреждения с целью нагрева для дальнейшего его определения при помощи тепловизора.

    Установка позволяет аккумулировать заряд и и производить разряд конденсаторной батареи в месте повреждения греющего кабеля для определения его расположения "на слух".

    Установка имеет малые габариты, вес и легко размещается в багажнике легкового автомобиля.

    Установка поисково-прожигающая УПП не является испытательным оборудованием и не подлежит метрологической аттестации.

  • Технические характеристики установки поисково-прожигающей УПП-305:

    Параметр Значение
    Режим "Прожиг"
    Напряжение 3000 В переменного тока
    Ток КЗ До 50 мА
    Время работы к режиме КЗ Bскусственно ограничено 20 секундами с последующим включением через 1 минуту
    Режим "Акустика"
    Напряжение импульса 4500 В
    Энергия импульса 400 Дж
    Разряд конденсаторной батареи Производится вручную, нажатием кнопки "Разряд"
    Разряд конденсаторов По окончании работы производится автоматически через демпфирующий резистор
    Общие характеристики
    Напряжение питания 220В, 50 Гц
    Ток потребления в режиме "холостой ход" Не более 1,5А
    Максимальный ток потребления 10А (в режиме КЗ при прожиге)
    Масса установки 30...35 кг
    Габаритные размеры блока, без учета рукоятки и клемм 550 х 350 х 350 мм

  • Комплект поставки УПП-305

    № Наименование Количество
    1 Установка поисково-прожигающая УПП-305 1
    2 Кабель высоковольтный 25 кВ 1,5 мм2, 2 м, зажим "крокодил" 2
    3 Провод защитного заземления ПВ-3 1,5 мм2, 4 м, зажим "крокодил" 1
    4 Руководство по эксплуатации на русском языке 1
