HPA-130-5 — высоковольтная испытательная установка

Код товара: 33863

  • Назначение высоковольтной испытательной установки HPA-130-5

    Высоковольтная испытательная установка HPA-130-5 переменного напряжения - это мощный прибор, который предназначен для монтажа в электротехнических лабораториях и применяется для испытаний кабельных установок и для преобразования высокоомных кабельных повреждений в низкоомные в диапазоне выходного напряжения установки. Для испытаний выпрямленным напряжением до 130 кВ установка может дооснащаться выпрямительной приставкой. Поскольку собственный уровень помех составляет менее 1 пКл, данная испытательная установка может использоваться в качестве источника напряжения для измерения частичных разрядов.

    Достоинства высоковольтной испытательной установки HPA-130-5

    • Мощный испытательный и прожиговый прибор
    • Собственный уровень помех менее 1 пКл
    • Интегрированная защита от перегрузки
    • Испытания выпрямленным напряжением до 130 кВ с дополнительным выпрямителем

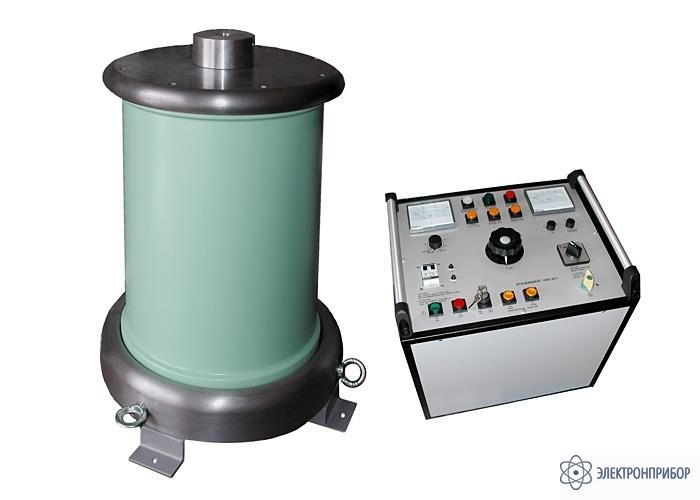

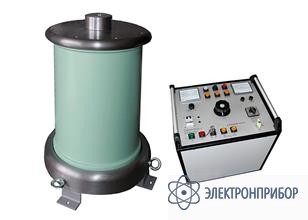

    Установка HPA-130-5 состоит из панели управления: HSG 10-1 и трансформатора HTR 130.

    Панель управления HSG 10-1 предназначена для управления трансформатором HTR 100/130 и состоит из : трансформатора управления, стрелочных индикаторов тока и напряжения, таймера отсчета времени испытания, схему управления искровым разрядником и схем защиты.

    Трансформатор HTR 130 предназначена для генерации испытательного напряжения.

    Конструкция трансформатора : изолированный полюс испытательного трансформатора изолировании встроен в изолированный цилиндр с металлической основой. Изоляция трансформатора состоит из сухой бумаги, пропитанной трансформаторным маслом.

  • Технические характеристики высоковольтной испытательной установки HPA-130-5

    Параметр Значение
    Прибор управления HSG 10 - 1
    Выходная мощность 5 кВА
    Мощность (на 1 час) 10 кВА
    Напряжение сети 220 В
    Регулируемое напряжение 0 ... 250 В
    кВ-диапазоны измерения 50 / 100 / 150 кВ
    Габариты 520 x 430 x 465 мм
    Вес 75 кг
    Трансформатор HTR 130
    Номинальное напряжение 130 кВ DC
    Длительная нагрузка 5 кВА
    Мощность короткого .замыкания 10 кВА
    Частота 50 Гц или 60 Гц
    Напряжение короткого замыкания около 5 %
    ЧР при номинальном напряжении > 1 pC
    Вес около 225 кг

  • Комплект поставки HPA-130-5

    Наименование Количество
    Прибор управления HSG 10-1 1
    Высоковольтный трансформатор 100 кВэфф 1
    Штанга разрядки и заземления 150 кВ 1
    Высоковольтный выпрямитель 1
    Комплект кабелей HPA 130 (5м) 1
