Установки для прожига места повреждения силовых кабелей

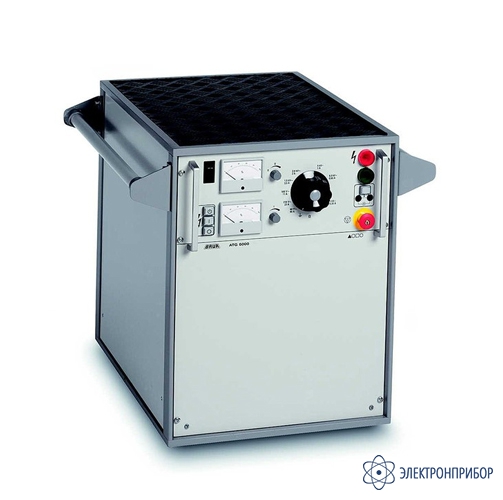

ATG-6000 — установка прожигающая

Код товара: 56944

  • Назначение установки прожигающей ATG-6000:

    Прожигающая установка ATG-6000 предназначена для обнаружения дефектов в кабелях и используется для преобразования высокоомных повреждений в кабеле в низкоомные повреждения путем их «прожига» в постоянном дуговом разряде. Низкоомные повреждения намного проще найти с помощью обычного рефлектометра и импульсного генератора, чем высокоомный. Выходное максимальное напряжение до 15 кВ, выходной максимальный ток 90 А.

    Вследствие возможности пошагового изменения максимального выходного напряжения имеется возможность индивидуальной адаптации прибора ATG-6000 к конкретной ситуации поиска дефекта. Возможно увеличение тока путем ступенчатого уменьшения выходного напряжения во время операции прожига после «пробоя» в месте дефекта.

    Прожигающая установка ATG-6000 оборудована автоматическим разрядным устройством и имеет возможность заземления испытуемого объекта. Кроме того, в приборе ATG-6000 с помощью внешнего омметра может быть измерено сопротивление в месте дефекта.

    Особенности установки прожигающей ATG-6000:

    • Выходное напряжение до 15 кВ постоянного тока, 6 кВА;
    • Максимальный выходной ток 90 A;
    • Наличие 8 диапазонов выходного напряжения;
    • Переключение диапазонов даже при полной нагрузке;
    • Цепь защиты в соответствии со стандартом VDE 0104;
    • Индивидуальная электронная регулировка тока и напряжения;
    • Работа при полной выходной мощности в течение максимум одного часа.

  • Технические характеристики установки прожигающей ATG-6000:

    Параметр Значение
    Напряжение питания 220...240 В
    Частота питающего напряжения 45 Гц – 60 Гц
    Максимальная мощность (в режиме КЗ) 5 750 ВА
    Максимальное выходное напряжение 15 кВ
    Выходной ток по ступеням:
    ступень 1 - 60 В AC
    ступень 2 - 230 В AC
    ступень 3 - 500 В DC
    ступень 4 - 1 500 В DC
    ступень 5 - 2 600 В DC
    ступень 6 - 5 000 В DC
    ступень 7 - 8 500 В DC
    ступень 8 - 15 000 В DC
    90 А
    23 А
    11 А
    3,5 А
    2,0 А
    1,0 А
    0,65 А
    0,35 А
    Максимальная емкостная нагрузка 14 мкФ
    Встроенное разрядное сопротивление 15 кОм
    Размеры (Д х Ш х Г) 514 х 654 х 700 мм
    Вес 95 кг

  • Комплект поставки ATG-6000

    № Наименование Количество
    1 Прожигающая установка ATG-6000 1
    2 Высоковольтный кабель 1
    3 Кабель заземления 1
    4 Кабель питания 1
    5 Руководство по эксплуатации 1
