ПУ-90М — мобильная прожигающая установка

Код товара: 83154

    • Гарантия

      1 год

    Назначение мобильной прожигающей установка ПУ-90М:

    Мобильная прожигающая установка ПУ-90M прожигает и дожигает изоляцию кабельных линий в процессе поиска повреждений. Максимальный ток дожига – 92 А (110 А пик), максимальное напряжение 15 кВ.

    Прожигающая установка ПУ-90М предназначена для снижения переходного сопротивления в месте дефекта посредством термического воздействия дуги на изоляцию и перевода высокоомного повреждения в низкоомное, что позволяет применять метод импульсной рефлектометрии (TDR) для предварительного определения места повреждения силовых кабельных линий низкого и среднего напряжения (0,4 - 35 кВ). Суть метода заключается в разрушения спая с сопротивлением близким к нулю в месте замыкания фазного проводника высоковольтного кабеля на оболочку/фазный проводник дефектной изоляции силовых кабелей.

    Так же прожигающие установки используются для перевода однофазных замыканий на землю в междуфазные для использования индукционного метода точного (топографического) определения места повреждения.

    Преимущества мобильной прожигающей установка ПУ-90М:

    • восемь ступеней прожига/дожига с регулировкой тока и напряжения;
    • эффективность – большой ток (92А / 110А пик.);
    • интуитивно понятное управление;
    • безопасность – изолированный высоковольтный кабель подключения;
    • технологичность – автоматизированное переключение ступеней;
    • мобильность.

    Описание мобильной прожигающей установка ПУ-90М:

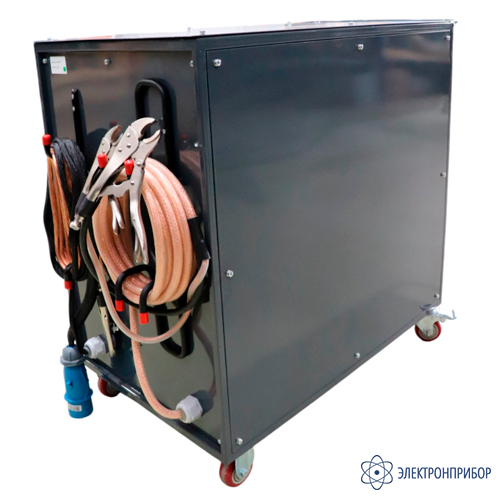

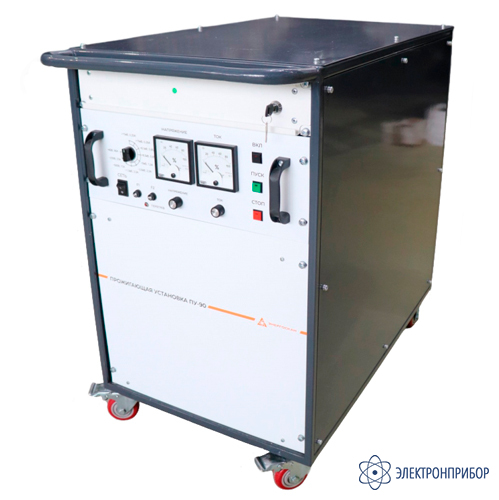

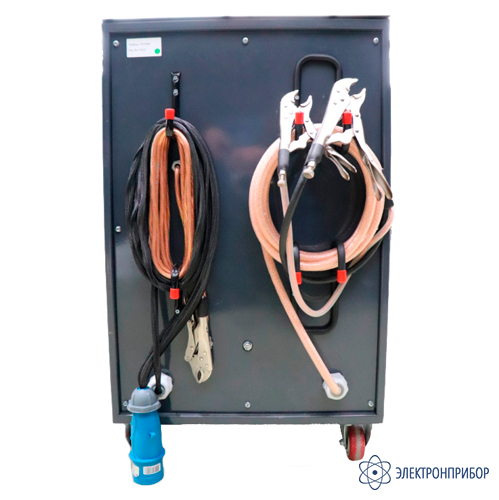

    Прожиг ПУ-90М – мобильная установка с прорезиненными колесами и ручкой для удобства транспортировки. Установка имеет высоковольтный испытательный изолированный̆ кабель (5 м), со струбцинами для подключения к силовому кабелю, провод заземления рабочего и защитного, кабель питания, место для крепления кабелей.

    Для наиболее эффективного прожига и дожига повреждения, в установке реализовано восемь ступеней с возможностью плавной регулировки тока и напряжения на каждой ступени. Технические характеристики установки позволяют начинать прожиг на напряжении до 15 кВ, а при совместной работе с высоковольтной установкой через диодную линейку до 30 кВ.

    А в случае необходимости установка позволяет дожигать повреждение токами до 92 А (с пиковыми значениями до 110 А). Немаловажным фактором является возможность автоматизированного переключения ступеней без гашения дуги, что не позволит ряду сложных повреждений «заплыть». Также установка ПУ-90M выпускается в 19” формате для модульной установки в электротехнические лаборатории, по запросу.

  • Технические характеристики мобильной прожигающей установка ПУ-90М:

    Параметр Значение
    Напряжение питания частотой 50 Гц    220 (±10%)
    Максимальная потребляемая мощность 6,5 кВА
    Максимальный испытательный ток 90А / 110А пик
    Количество ступеней 8
    Значение напряжений/токов на каждой ступени = 15 кВ / 0,35 А
    = 8,5 кВ / 0,65 А
    = 5 кВ / 1 А
    ~ 2,6 кВ / 2 А
    ~ 1,5 кВ / 3,5 А
    ~ 500 В / 11 А
    ~ 230 В / 23 А
    ~ 60 В / 92 А (пик 110А)
    Длина комплекта кабелей  5 м
    Температура рабочая -20...+55
    Габаритные размеры 920 х 530 х 920 мм
    Масса 110 кг

  • Комплект поставки ПУ-90М

    № Наименование Количество
    1 Мобильная прожигающая установка ПУ-90М 1
    2 Кабель питания, длина 5 м 1
    3 Кабель заземления, длина 5 м 1
    4 Высоковольтный кабель с крокодилами, длина 5 м 1
    5 Разрядная штанга 1
    6 Транспортная сумка 1
    7 Комплект документации 1
