Установки для прожига места повреждения силовых кабелей

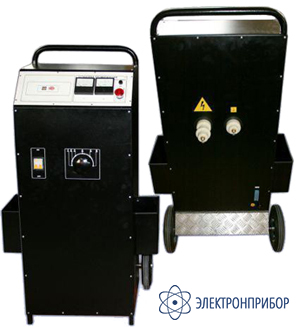

УП-7-3М — установка прожигающая

Код товара: 25928

    • Гарантия

      1 год

    Назначение установки УП-7-3M:

    Установка предназначена для преобразования высокоомных или заплывающих повреждений силовых кабелей 0,4 – 35 кВ в низкоомные с целью создания условия для:

    • определения расстояния до дефекта импульсным методом,
    • точного определения места неисправности звукочастотными установками.

    Установка УП-7-3М позволяет создавать проводящий мостик, как между жилами кабеля, так и между жилой кабеля и защитной металлической оболочкой.

    Напряжения прожига в пределах одной ступени регулируется автоматически. Чтобы избежать реактивных потерь тока при больших напряжениях прожига три высоковольтные ступени имеют выпрямленное напряжение – остальные переменное.

  • Технические характеристики установки УП-7-3M:

    Параметр Значения
    Ток, потребляемый установкой по сети номинальном напряжении питания в режиме «холостой ход», А 5
    Ток, потребляемый из сети в режиме прожига при номинальном напряжении питания, А 55±8,25
    Выходное напряжение установки в режиме «холостой ход», кВ
    1. ступень. переменное ± 15%
    2. ступень. переменное ± 15%
    3. ступень. переменное ± 15%
    4. ступень. выпрямленное ± 15%
    5. ступень. выпрямленное ± 15%
    6. ступень. выпрямленное ± 15%    		 0,16 ±0,02
    0,45 ±0,07
    1,4 ±0,21
    5,5 ±0,83
    11 ±1,65
    22 ±3,3
    Ток короткого замыкания на выходе установки, А
    1. ступень. переменное ± 15%
    2. ступень. переменное ± 15%
    3. ступень. переменное ± 15%
    4. ступень. выпрямленное ± 15%
    5. ступень. выпрямленное ± 15%
    6. ступень. выпрямленное ± 15%    		 65 ±9,75
    22 ±3,3
    7,8 ±1,17
    2,2 ±0,33
    1,1 ±0,16
    0,55 ±0,08
    Максимальная мощность, потребляемая установкой по сети, кВт, не более 12
    Время непрерывной работы установки в режиме прожига, (с перерывом 20 мин), не более (мин) 20
    Габаритные размеры, мм, не более 690х560х1230
    Масса, кг, не более 210

  • Комплект поставки УП-7-3М

    Наименование Количество
    Установка прожигающая УП-7-3М 1
    Комплект соединительных кабелей 1
    Паспорт 1
