АПК-14 — аппарат прожига кабелей

Сохранить в PDF Распечатать
Код товара: 20037

    • Гарантия

      12 месяцев

    Назначение аппарата АПК-14:

    Аппарат АПК-14 предназначен для преобразования развивающегося кабельного повреждения в устойчивое повреждение, что дает возможность определить в дальнейшем место повреждения каким-либо из известных методов. Аппарат состоит из блока управления БУ, блока высоковольтного БВ, ограничителя потребляемой мощности ОПМ-25 и автотрансформатора АТРМ-25.

    Переключение ступеней в аппарате АПК-14 осуществляется дистанционно с блока управления. Плавная регулировка выходного напряжения позволяет избежать погасания дуги в месте повреждения при переходе со ступени на ступень.

    В аппарате АПК-14 предусмотрена возможность совместной работы с аппаратом АВ-70, что позволяет увеличить выходное напряжение высшей ступени до 40 кВ. Данный режим требует наличия дополнительных блоков.

    Конструктивное исполнение аппарата АПК-14:

    • в виде отдельных блоков, соединенных кабелями (для установки в лабораторию);

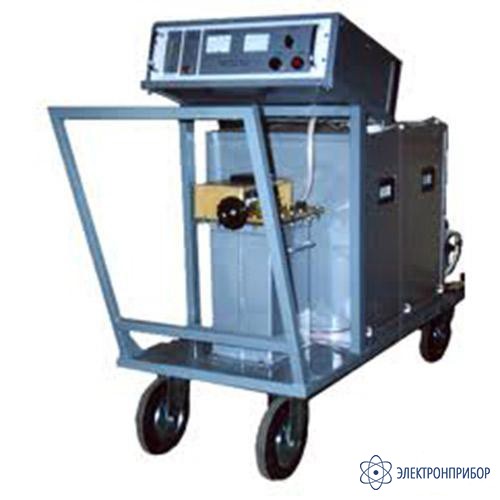

    • в виде установленных на тележке блоков.

  • Технические характеристики аппарата АПК-14:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В / Частота, Гц 220 / 50
    Потребляемая мощность, кВА, не более 5,5
    Время непрерывной работы, час 4
    Количество ступеней 5
    Переключение ступеней безразрывное
    Выходные параметры ступеней (UMAXампл / IMAX, выпрямл.)
    5 ступень 14000 / 0,35
    4 ступень 7000 / 0,7
    3 ступень 2100 / 2,5
    2 ступень 840 / 7
    1 ступень 140 / 40
    Габаритные размеры, мм
    блока управления БУ АПК-14 520 х 170 х 450
    блока высоковольтного БВ АПК-14 600 х 480 х 540
    ограничителя ОПМ-25 400 х 250 х 250
    автотрансформатора АТРМ-25 220 х 340 х 420
    Масса, кг
    блока управления БУ АПК-14 8
    блока высоковольтного БВ АПК-14 87
    ограничителя ОПМ-25 20
    автотрансформатора АТРМ-25 (с маслом) 32

  • Комплект поставки АПК-14

    № Наименование Количество
    1. Блок управления БУ АПК-14 1
    2. Блок высоковольтный БВ АПК-14 1
    3. Ограничитель потребляемой мощности ОПМ-25 1
    4. Автотрансформатор АТРМ-25 1
    5. Комплект соединительных кабелей 1
    6. Паспорт 1
