ПНТЭ-37, ПНТЭ 37, ПНТЭ37

Калибраторы напряжения и силы тока

ПНТЭ-37 — комплект преобразователей напряжения

Код товара: 49504
  • 68938-17

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      68938-17 до 23.10.2022

    Назначение комплекта преобразователей напряжения ПНТЭ-37:

    Средства измерений (СИ) «Комплект преобразователей напряжений термоэлектричес-ких ПНТЭ-37» предназначены для особо точного измерения (основная погрешность от 0,003% до 0,15% ) среднеквадратических значений (СКЗ) переменных напряжений в диапазонах уровней и частот от 0,3 В до 33 В и от 20 Гц до 30 МГц соответственно.

    Применяются в составе вторичных эталонов метрологических служб при поверке вольтметров переменного тока, термокомпараторов и калибраторов, осуществляемой в соответствии с Государственной поверочной схемой для средств измерений переменного электрического напряжения ( ГОСТ 8.648-2015 ).

    СИ ПНТЭ-37 содержит набор из 4 шт. электронных модулей термопреобразователей напряжения (П1-П4), используемых в качестве устройств разновременного сравнения (термокомпараторов) среднеквадратического значения переменного напряжения сигнала с регулируемым напряжением, воспроизводимым вспомогательным источником высо-костабильного постоянного напряжения калиброванного уровня. Модуль П1 , рассчи-танный на сигналы небольшого уровня (от 0,3 В до 2 В), выполнен в виде одного блока, а модули П2, П3 и П4, рассчитанные на сигналы повышенного уровня (от 1 до 33 В), – в виде двух соединяемых высокочастотными разъемами блоков: термоэлек-трического блока ПП и одного из блоков добавочных сопротивлений БДС (таблица 1). При этом выходное напряжение на вход термоэлектрического блока ПП подается ослабленным до уровня 0,3-2 В.

    Основу термокомпараторов составляют идентичные сдвоенные термоэлементы ТЭ1 и ТЭ2, размещенные в модуле П1, а также в блоке ПП. Термоэлементы выполнены по интегральной технологии на единой подложке микросхемы ДТПС, чем обеспечена высокая идентичность их характриистик и высокая стабильность передаточной характеристики термокомпараторов. Каждый термоэлемент состоит из подогревателя, обладающего чисто активным сопротивлением RП, и электрически развязанной с ним термопары Т, вырабатывающей термоЭДС, пропорциональную подводимой активной мощности.

    Микросхема ДТПС вместе с прецизионным усилителем постоянного тока, вос-принимающим ЭДС термопар Т1 и Т2, включена в автоматическую следящую систему авторегулирования, формирующую на выходе термокомпаратора постоянное напряжение Е, величина которого пропорциональна СКЗ напряжения сигнала, подве-денного к сигнальному подогревателю RП1, и не зависит ни от его формы, ни от его частоты.
    Подавая на вход термокомпаратора поочередно вначале переменное напряжение сигнала, а затем вспомогательное высокостабильное постоянное регулируемое напряжение калиброванного уровня (опорное напряжение), добиваются одинаковых напряжений Е на выходе термокомпаратора. При этом измеряемое переменное напряжение равно величине опорного напряжения.

    В дежурном варианте поставки вместе с модулями термопреобразователей СИ ПНТЭ-37 потребителям поставляется специализированное вспомогательное обору-дование в виде многофункционального цифрового блока БИ-35.

  • Технические характеристики модулей термопреобразователей комплекта ПНТЭ-37:

    Наименование модуля термопреобразователя   Условное обозначение   Номинальное входное напряжение, В   Диапазон входных сигналов, В   Составные блоки модуля
    ПНТЭ-37-1   П1   1   0,3-2   одноблочный модуль
    ПНТЭ-37-3   П2   3  2-5   БДС-3+ ПП
    ПНТЭ-37-10   П3   10   5-20   БДС-10+ ПП
    ПНТЭ-37-30   П4   30   15-33   БДС-30+ПП

    Технические характеристики комплекта преобразователей напряжения ПНТЭ-37:

    Параметр Значение
    Диапазон измеряемых сигналов напряжений   От 0,3 В до 33 В
    Диапазон частот сигналов   От 20 Гц до 30 МГц
    Номинальные входные напряжения сигнала модулей
    ПНТЭ-37-1(П1);
    ПНТЭ-37-3(П2);
    ПНТЭ-37-10(П3);
    ПНТЭ-37-30 (П4)
    1 В;
    3 В;
    10 В;
    30 В
    Рабочий диапазон входных напряжений сигнала модулей
    ПНТЭ-37-1(П1)
    ПНТЭ-37-3 (П2)
    ПНТЭ-37-10 (П3)
    ПНТЭ-37-30 (П4)
    От 0,3 В до 2 В
    От 2 В до 5 В
    От 5 В до 20 В
    От 15 В до 33 В
    < Номинальный входной ток каждого модуля   ( 10±1) мА
    Входная емкость каждого модуля , не более   5 пФ
    Номинальное выходное напряжение каждого модуля   1000 мВ
    Внешнее постоянное напряжения питания модулей П1-П4   (5±0,5) В
    Потребляемый ток по цепи внешнего источника постоянного напряжения 5В, не более   50 мА
    Масса, не более
    модуля П1 и блока ПП, каждого
    блоков БДС-3; БДС-10; БДС-30, каждого
    0,5 кг
    0,3 кг
    Время предварительного прогрева   30 мин.
    Нормальные и рабочие условия эксплуатации
    температура окружающего воздуха
    относительная влажность воздуха
    атмосферное давление

    Механические вибрации      		 Гр.2 ГОСТ 22261-94
    (20±5)?С
    до 85% при 20?С
    84 – 106 кПа
    (630 – 795 мм рт. ст.)
    отсутствуют

    Метрологические характеристики модулей теромопреобразователей комплекта ПНТЭ-37, предназначенного для применения в составе вторичных эталонов:

    Тип преобразователя и уровень входного напряжения Пределы допускаемой относительной погрешности ± ?f?, %, сравнения переменного напряжения частотой f с постоянным напряжением
    f, Гц f, кГц f, МГц
    20 1 20 50 100 1 10 30
    ПНТЭ-37-1 (П1)
    Uвх= 0,5 В; 1 В    		 0,003 0,0015 0,0015 0,0025 0,003 0,01 0,03 0,05
    ПНТЭ-37-3 (П2)
    Uвх = 2 В; 3 В    		 0,003 0,0015 0,0015 0,0025 0,003 0,01 0,03 0,05
    ПНТЭ-37-10 (П3)
    Uвх= 5 В; 10 В    		 0,003 0,0015 0,0015 0,0025 0,003 0,01 0,03 0,05
    ПНТЭ-37-30 (П4)
    Uвх= 15 В; 30 В    		 0,003 0,0015 0,0015 0,0025 0,003 0,01 0,03 0,05

    Метрологические характеристики модулей теромопреобразователей комплекта ПНТЭ-37, предназначенного для применения в составе эталонов 1-го разряда:

    Тип преобразователя и уровень входного напряжения Пределы допускаемой относительной погрешности ± ?f?, %, сравнения переменного напряжения частотой f с постоянным напряжением
    f, Гц f, кГц f, МГц
    20 1 20 50 100 1 10 30
    ПНТЭ-37-1 (П1)
    Uвх= 0,5 В; 1 В    		 0,01 0,01 0,01 0,01 0,01 0,03 0,1 0,15
    ПНТЭ-37-3 (П2)
    Uвх = 2 В; 3 В    		 0,01 0,01 0,01 0,01 0,01 0,03 0,1 0,15
    ПНТЭ-37-10 (П3)
    Uвх= 5 В; 10 В    		 0,01 0,01 0,01 0,01 0,01 0,03 0,1 0,15
    ПНТЭ-37-30 (П4)
    Uвх= 15 В; 30 В    		 0,01 0,01 0,01 0,01 0,01 0,03 0,1 0,15

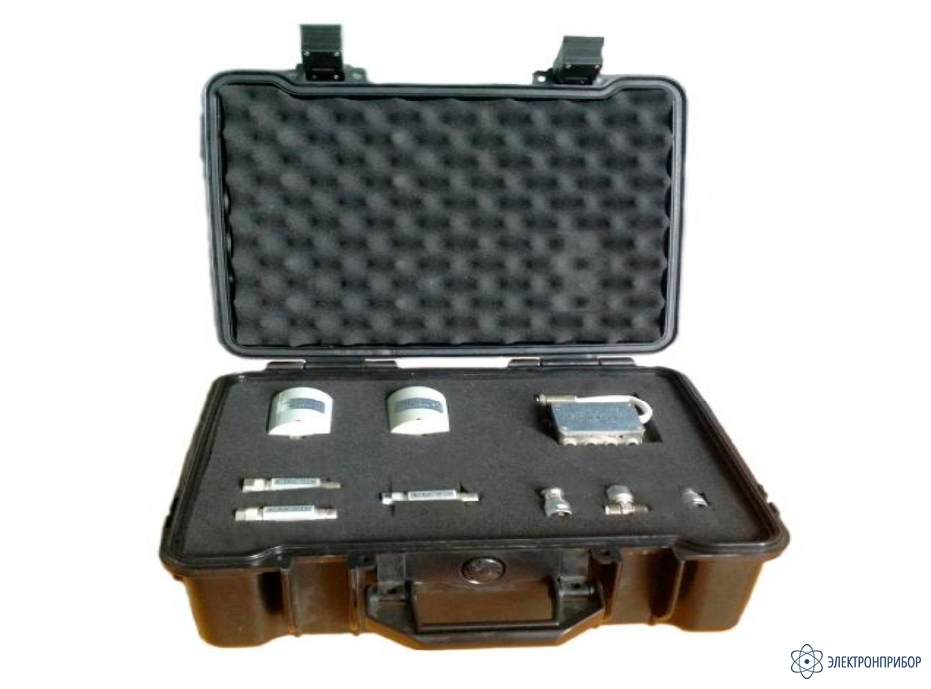

  • Комплект поставки ПНТЭ-37

    № Наименование Количество
    1 Модуль П1 1
    2 Блок термоэлектрический ПП 1
    3 Блок БДС-3 1
    4 Блок БДС-10 1
    5 Блок БДС-30 1
    6 Тройник № 1 1
    7 Переход № 1 1
    8 Переход № 2 1
    9 Блок разветвителя БР 1
    10 Руководство но эксплуатации 1
    11 Паспорт 1
