Калибраторы напряжения и силы тока

2553A — источник напряжения и силы постоянного тока эталонный

Код товара: 45977
  • 66922-17

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      66922-17 до 09.03.2027

    • Производитель

      Yokogawa

    • Артикул

      2553A

    Назначение источника напряжения и силы постоянного тока эталонного 2553A:

    Источник напряжения и силы постоянного тока эталонный 2553A предназначен для воспроизведения эталонных значений напряжения и силы постоянного тока, электрического сопротивления, а также для воспроизведения (имитации) выходных сигналов датчиков температуры - термопар и термосопротивлений.

    Описание источника напряжения и силы постоянного тока эталонного 2553A:

    Источник 2553A является стационарным прецизионным средством измерений. Принцип действия источника заключается в воспроизведении эталонных значений электрических величин - напряжения и силы переменного тока, а также электрического сопротивления. Выходные сигналы формируются с помощью цифро-аналогового преобразователя и высокостабильного опорного генератора уровней напряжения. Уровень сигнала устанавливается с высокой точностью за счет измерений выходного сигнала аналого-цифровым преобразователем и организации обратной связи между источником и регулирующей схемой сравнения.

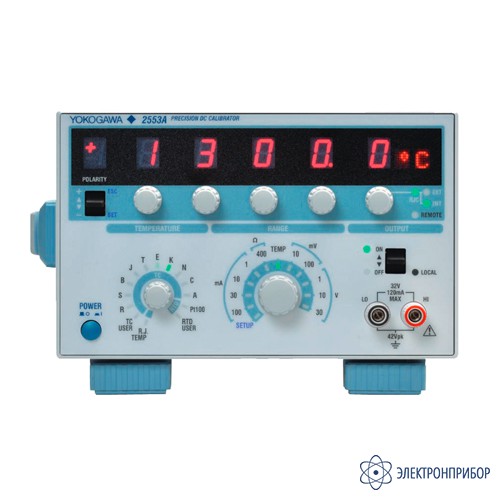

    На передней панели источника 2553A расположены органы управления, многофункциональная система индикации режимов работы и результатов измерений, выходные разъёмы для подключения измерительных приборов. На задней панели источника расположены разъемы для подачи питания и интерфейсы цифровой связи.

  • Технические характеристики источника напряжения и силы постоянного тока эталонного 2553A:

    Номинальный предел воспроизводимых напряжений, В, (в скобках - фактический диапазон воспроизводимых напряжений, В) Пределы допускаемой основной абсолютной погрешности воспроизведения напряжений, В, при температуре окружающего воздуха (23±5) °С Температурный коэффициент, В/°С , для температур от 5 до 18 °С и от 28 до 40 °С
    Воспроизведение напряжения постоянного тока
    0,01 (от -0,012 до +0,012) ±(6∙U+0,4)∙10-5 (U+0,01)∙10-5
    0,1 (от -0,12 до +0,12) ±(6∙U+0,4)∙10-5 (0,5∙U+0,03)∙10-5
    1 (от -1,2 до +1,2) ±(6∙U+1.5)∙10-5 (0,3∙U+0,15)∙10-5
    10 (от -12 до +12) ±(6∙U+15)∙10-5 (0,3∙U+1,5)∙10-5
    30 (от -32 до +32) ±(6∙U+45)∙10-5 (0,3∙U+4,5)∙10-5
    U - воспроизводимое значение напряжения, В
    Воспроизведение силы постоянного тока
    Номинальный предел воспроизводимых значений силы тока, мА (в скобках - фактический диапазон воспроизводимых значений силы тока, мА) Пределы допускаемой основной абсолютной погрешности воспроизведения силы тока, мА, при температуре окружающего воздуха (23±5) °С Температурный коэффициент, мА/°С, для температур от 5 до 18 °С и от 28 до 40 °С
    1 (от -1,2 до +1,2) ±(0,8∙I+0,4)∙10-4 (0,3∙I+0,15)∙10-5
    10 (от -12 до +12) ±(I+5)∙10-4 (0,5∙I+1,5)∙10-5
    30 (от -32 до +32) ±(I+15)∙10-4 (0,7∙I+4,5)∙10-5
    100 (от -120 до +120) ±(I+50)∙10-4 (I+15)∙10-5
    I - воспроизводимое значение силы тока, мА
    Воспроизведение электрического сопротивления
    Диапазон воспроизводимых значений, Ом Пределы допускаемой основной абсолютной погрешности воспроизведения сопротивления, Ом, при температуре окружающего воздуха (23±5) °С Температурный коэффициент, Ом/ С, для температур от 5 до 18 °С и от 28 до 40 °С
    От 18 до 400 ±(75∙10-6∙R+0,015) 0,002
    R - воспроизводимое значение сопротивления, Ом
    Воспроизведение (имитация) выходных сигналов платиновых термосопротивлений Pt 100, при температуре окружающего воздуха (23±5) °С, без учета погрешности термосопротивлений
    Диапазон воспроизводимых значений, °С Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термосопротивлений, °С Температурный коэффициент, °С/ С, для температур от 5 до 18 °С и от 28 до 40 °С
    От -200 до +850 ±0,15 0,006
    Воспроизведение (имитация) выходных сигналов термопар (при температуре окружающего воздуха (23±5) °С, без учета погрешности термопар)
    Тип термопары Температура, °С Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термопар, °С
    R -50 ±1,10
    0 ±0,80
    100 ±0,55
    600 ±0,40
    1600 ±0,40
    1768 ±0,45
    S -50 ±1,03
    0 ±0,75
    100 ±0,56
    600 ±0,47
    1600 ±0,44
    1768 ±0,51
    B 400 ±1,00
    600 ±0,70
    1000 ±0,50
    1200 ±0,44
    1820 ±0,44
    J -210 ±0,25
    -100 ±0,11
    0 ±0,08
    1200 ±0,15
    T -250 ±0,72
    -200 ±0,29
    -100 ±0,16
    100 ±0,10
    400 ±0,09
    E -250 ±0,50
    -200 ±0,20
    -100 ±0,10
    0 ±0,07
    1000 ±0,12
    К -250 ±0,94
    -200 ±0,30
    -100 ±0,15
    0 ±0,11
    800 ±0,15
    1300 ±0,21
    N -240 ±1,00
    -200 ±0,44
    -100 ±0,21
    0 ±0,16
    800 ±0,15
    1300 ±0,20
    C 0 ±0,30
    200 ±0,26
    600 ±0,25
    1000 ±0,30
    2000 ±0,51
    2315 ±0,70
    A 0 ±0,34
    100 ±0,29
    600 ±0,28
    1600 ±0,47
    2500 ±0,79
    Пределы максимально допускаемого уровня шума при воспроизведении напряжения постоянного тока
    Номинальный предел воспроизведения напряжения, В Уровень выходного шума, мкВ
    От 0,1 до 10 Гц включ. Св. 10 Гц до 10 кГц
    0,01 1 10
    0,1 2 10
    1 2 20
    10 15 30
    30 20 50
    Пределы максимально допускаемого уровня шума при воспроизведении силы постоянного тока
    Номинальный предел воспроизведения силы тока, мА Уровень выходного шума, мкА
    От 0,1 до 10 Гц включ. Св. 10 Гц до 10 кГц
    1 0,015 0,5
    10 0,03 1
    30 0,05 2
    100 0,3 10
    Основные технические характеристики
    Параметр Значение
    Нормальные условия эксплуатации:
    - температура, °С
    - влажность, %
    23±5
    От 20 до 80
    Рабочие условия эксплуатации:
    - температура, °С
    - влажность, %
    От 5 до 40
    От 20 до 80, от 20 до 70 при температуре выше 30 °С
    Максимальная потребляемая мощность, В·А 30
    Напряжение питания, В
    - номинально
    - допускается
    От 100 до 120 или от 200 до 240
    От 90 до 132 или от 180 до 264
    Частота питающего напряжения, Гц
    - номинально
    - допускается
    50 или 60
    От 48 до 63
    Габаритные размеры
    (ширина х высота х глубина), мм    		 213 х 132 х 300
    Масса, кг 3

  • Комплект поставки 2553A

    № Наименование Количество
    1 Источник напряжения и силы постоянного тока эталонный 2553A 1
    2 Комплект измерительных проводов и переходников 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
