Н4 57, Н457

Калибраторы напряжения и силы тока

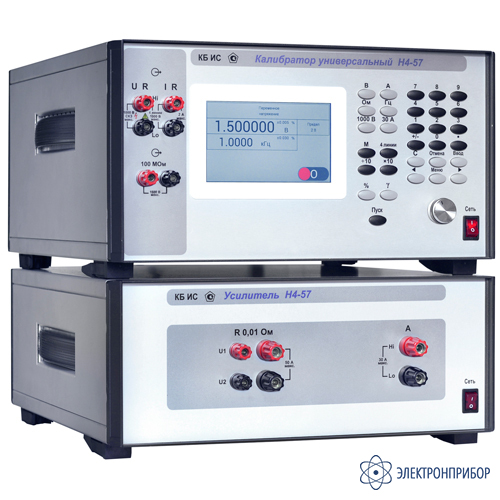

Н4-57 — калибратор универсальный

Код товара: 75514
  • 85250-22
    Калибратор универсальный Н4-57 Калибратор универсальный Н4-57 Калибратор универсальный Н4-57

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      85250-22 до 11.04.2027

    Описание калибратора универсального Н4-57:

    Прибор является многофункциональным прецизионным источником калиброванных значений напряжения, силы тока и сопротивления и предназначен для проведения работ по поверке/калибровке средств измерений в метрологических лабораториях. В комплект поставки прибора может входить катушка токовая КТИ-1000/34, предназначенная для расширения диапазона воспроизводимой силы тока до 1000 А.

    Прибор обеспечивает:

    • воспроизведение напряжения постоянного и переменного (синусоидального) тока;
    • воспроизведение силы постоянного и переменного (синусоидального) тока;
    • установку частоты сигналов переменного тока;
    • воспроизведение сопротивления постоянному и переменному току.

    Пятидюймовый цветной сенсорный дисплей, дублирующий аппаратную клавиатуру, делает управление прибором более простым, гибким и максимально удобным для поверителя.

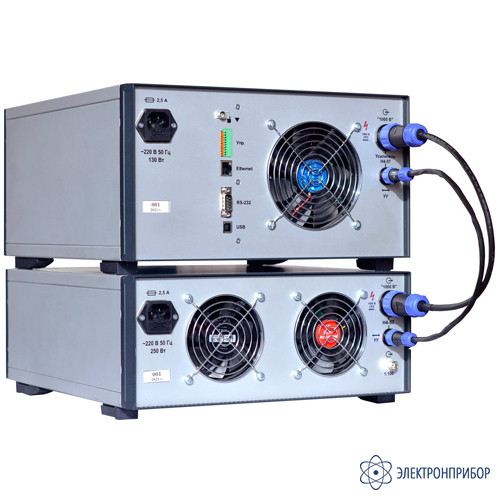

    Команды на языке SCPI, передаваемые по аппаратным интерфейсным каналам RS-232, USB и Ethernet, позволяют максимально автоматизировать процесс проведения поверочных и калибровочных работ, при этом интерфейсные каналы RS-232 и Ethernet могут использоваться для управления поверяемыми СИ и получения от них данных. Используя программы поверки, написанные пользователем на языке SCPI и хранящиеся в памяти прибора, калибратор имеет возможность проводить поверку СИ в автоматизированном и даже полностью автоматическом режимах без подключения к внешнему компьютеру, сохраняя результаты поверки в файл во внутренней памяти прибора, вплоть до формирования протокола поверки в формате, совместимом с Excel. Внутренняя память прибора доступна пользователю по интерфейсу USB как «флешка», и по интерфейсу Ethernet по протоколу FTP.

    Выходной восьмиразрядный порт позволяет организовать управление внешними устройствами, входящими в состав автоматизированного рабочего места.

    Встроенный веб-интерфейс позволяет осуществлять дистанционное управление прибором, не применяя каких-либо специализированных программ.

    Калибратор универсальный Н4-57 может заменить такие приборы, как Н4-17, Н4-7, Н4-6.

  • Технические характеристики калибратора универсального Н4-57:

    Диапазоны и пределы основной абсолютной погрешности воспроизведения напряжения  постоянного тока
    Предел воспроизведения Uп Диапазон воспроизведения для установленного предела, В Предел допускаемой основной абсолютной погрешности, ±(% от U + % от Uп)
    200 мВ ±(0,0000 — 210,0009) мВ 0,002 + 0,0005
    2 В ±(0,210001 — 2,100009) 0,0015 + 0,0002
    20 В ±(2,10001 — 21,00009) 0,0015 + 0,0002
    200 В ±(21,0001 — 210,0009) 0,002 + 0,00025
    1000 В* ±(200,000 — 1100,000) 0,003 + 0,0003
    Примечания:
    U – установленное значение напряжения;
    Uп – конечное значение предела воспроизведения;
    * — предел «1000 В» реализуется совместно с усилителем.
    Диапазоны и пределы основной абсолютной погрешности воспроизведения напряжения переменного тока
    Предел воспроизведения,
    Uп    		 Диапазон
    воспроизведения для установленного предела, В    		 Частотный диапазон воспроизведения, кГц Предел допускаемой основной абсолютной погрешности,
    ±(% от U + % от Uп)
    20 мВ (0,05000 — 21,00009) мВ от 0,01 до 20 включительно 0,03 + 0,02
    сверх 20 до 50 включительно 0,07 + 0,02
    сверх 50 до 100 включительно 0,11 + 0,04
    сверх 100 до 300 включительно 0,3 + 0,1
    сверх 300 до 500 включительно 0,35 + 0,2
    сверх 500 до 1000 0,65 + 0,25
    200 мВ (21,0001 — 210,0009) мВ от 0,01 до 20 включительно 0,007 + 0,002
    сверх 20 до 50 включительно 0,02 + 0,002
    сверх 50 до 100 включительно 0,04 + 0,004
    сверх 100 до 300 включительно 0,1 + 0,01
    сверх 300 до 500 включительно 0,2 + 0,02
    сверх 500 до 1000 0,25 + 0,025
    2 В 0,210001 — 2,100009 от 0,01 до 20 включительно 0,004 + 0,0004
    сверх 20 до 50 включительно 0,008 + 0,0008
    сверх 50 до 100 включительно 0,01 + 0,001
    сверх 100 до 300 включительно 0,04 + 0,004
    сверх 300 до 500 включительно 0,1 + 0,01
    сверх 500 до 1000 0,2 + 0,02
    20 В 2,10001 — 21,00009 от 0,01 до 20 включительно 0,004 + 0,0004
    сверх 20 до 50 включительно 0,008 + 0,0008
    сверх 50 до 100 включительно 0,01 + 0,001
    сверх 100 до 300 включительно 0,04  + 0,004
    сверх 300 до 500 включительно 0,1 + 0,01
    сверх 500 до 1000 0,2 + 0,02
    200 В 21,0001 — 210,0009 от 0,01 до 20 включительно 0,005 + 0,0005
    сверх 20 до 50 включительно 0,015 + 0,0015
    сверх 50 до 100 0,025 + 0,0025
    1000 В 200,000 — 1020,000 от 0,01 до 10 включительно 0,008 + 0,0008
    сверх 10 до 15 включительно 0,01 + 0,002
    сверх 15 до 30 включительно ** 0,02 + 0,002
    сверх 30 до 50 *** 0,1 + 0,01
    Примечания:
    U — установленное значение напряжения;
    UП — конечное значение предела воспроизведения.
    * — предел «1000 В» реализуется совместно с усилителем.
    ** — диапазон воспроизведения от 200 В до 750 В.
    *** — диапазон воспроизведения от 200 В до 500 В.
    Диапазон и основная погрешность в режиме воспроизведения силы постоянного тока
    Предел воспроизведения, Iп Диапазон воспроизведения для установленного предела, мА Предел допускаемой основной абсолютной погрешности, ±(% от I + % от Iп)
    2 мА ±(0,000000 – 2,100009) 0,004 + 0,0004
    20 мА ±(2,10001 – 21,00009) 0,004 + 0,0004
    200 мА ±(21,0001– 210,0009) 0,004 + 0,0004
    2000 мА ±(210,001 – 2100,009) 0,005 + 0,0005
    30 А* ±(2,000 – 31,000) А 0,015 + 0,0015
    Примечания:
    I – установленное значение силы тока;
    Iп – конечное значение предела воспроизведения;
    * — предел «30 А» реализуется совместно с усилителем.
    Диапазон и основная погрешность в режиме воспроизведения силы переменного тока
    Предел воспроизведения, Iп Диапазон воспроизведения для установленного предела, мА Частотный диапазон, кГц Предел допускаемой основной абсолютной погрешности, ±(% от I + % от Iп)
    2 мА 0,001000 — 2,100009 от 0,01 до 1 включительно 0,015 + 0,0015
    сверх 1 до 12 0,05 + 0,005
    20 мА 2,10001 — 21,00009 от 0,01 до 1 включительно 0,015 + 0,0015
    сверх 1 до 12 0,05 + 0,005
    200 мА 21,0001 — 210,0009 от 0,01 до 1 включительно 0,015 + 0,0015
    сверх 1 до 12 0,05 + 0,005
    2000 мА 210,001 — 2100,009 от 0,01 до 1 включительно 0,015 + 0,0015
    сверх 1 до 12 0,05 + 0,005
    30 А* (02,0000 — 30,0000) А от 0,01 до 1 включительно 0,03 + 0,003
    сверх 1 до 12 (0,05 + 0,005) ∙ Х
    Примечания:
    I – установленное значение тока;
    Iп – конечное значение предела воспроизведения;
    Х – переменная величина, значение которой равно величине установленной частоты в килогерцах;
    * — предел «30 А» реализуется совместно с усилителем.
    Диапазон и основная погрешность в режиме воспроизведения сопротивления
    Номинальное значение сопротивления резистора, RНОМ Допустимые отклонения действительного значения сопротивления от RНОМ,на постоянном токе, ± δ % Дополнительная погрешность в частотном диапазоне (отклонение действительного значения сопротивления от его значения на постоянном токе), ± δ %
    До 1 кГц включительно сверх 1 до
    5 кГц включительно    		 сверх 5 до
    10 кГц
    0,01 Ом* 0,1 0,100 0,50 1,00
    1 Ом 0,03 0,005 0,04 0,05
    10 Ом 0,02 0,005 0,01 0,02
    100 Ом 0,02 0,005 0,01 0,02
    1 кОм 0,02 - - -
    10 кОм 0,02 - - -
    100 кОм 0,02 - - -
    1 МОм 0,02 - - -
    10 МОм 0,05 - - -
    100 МОм** 0,15 - - -
    Примечания:
    RНОМ – номинальное значение воспроизводимого сопротивления;
    RД – действительное значение предела воспроизведения.
    * — подключение к резистору через выходные клеммы «0,01 Ом» в  усилителе Н4-57.
    ** — подключение к резистору через выходные клеммы «100 МОм».

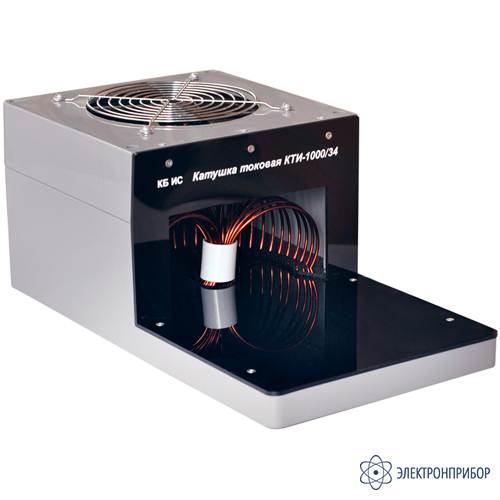

    Параметры катушки токовой КТИ-1000/34
    Предел воспроизведения силы тока Диапазон воспроизводимого значения силы тока, А Диапазоны частоты, Гц Коэффициент передачи, А/А Пределы допустимого значения относительной погрешности коэффициента передачи, ±δ, %
    Постоянный ток
    «1000 А» от 20  до 1000 - 34 0,5
    Переменный ток
    «1000 А» от 20 до 600 включительно 20 — 60 включительно 34 0,5
    сверх 60 - 100 1
    сверх 600 до 1000 20 - 60 0,5

  • Комплект поставки Н4-57

    № Наименование Количество
    1 Калибратор универсальный Н4-57 1
    2 Усилитель Н4-57 1
    3 Соединитель четырёхпроводный 1
    4 Соединитель красный; штырь – U; 4 мм2 1
    5 Соединитель черный; штырь – U; 4 мм2 1
    6 Соединитель красный; штырь – U; 1,5 мм2 1
    7 Соединитель черный; штырь – U; 1,5 мм2 1
    8 Кабель соединительный передача высоковольтного напряжения 1
    9 Кабель соединительный управление работой усилителя 1
    10 Кабель сетевой (совместим с SCZ-1) 2
    11 Вставка плавкая ВП2Б-1В 4 А 250 В 2
    12 Вставка плавкая ВП2Б-1В 2 А 250 В 2
    13 Кабель нуль-модемный RS-232 (гнездо — гнездо)
    (совместим с — XYC0401.8 M)    		 1
    14 Кабель интерфейсный USB (USB A — USB B (1,8 м)
    (совместим  с — BW1411))    		 1
    15 Кабель интерфейсный Ethernet (ПАТЧ-КОРД UTP, RJ-45
    (вилка-вилка), cat.5E, 2 м (совместим с — BW1480))    		 1
    16 Руководство по эксплуатации 1
    17 Формуляр 1

    Дополнительная комплектация Н4-57:

    (Поставляется за отдельную плату)

    № Наименование
    1 Катушка токовая КТИ-1000/34 (расширение диапазона воспроизведения силы тока)
    2 Источник питания АС 100 — 240 В; DC 12 В, 200 мА
    3 Катушка токовая КТИ-1000/34. Паспорт
    4 Соединитель красный, U – U; 4 мм2
    5 Соединитель чёрный, U – U; 4 мм2
    6 Соединитель красный, штырь–штырь; 1,5 мм2
    7 Соединитель черный, штырь–штырь; 1,5 мм2
    8 Соединитель красный; U – U; 1,5 мм2
    9 Соединитель черный; U – U; 1,5 мм2
    10 Портфель (465 х 210 х 380 мм) - при эксплуатации — ручной перенос прибора на небольшие расстояния
