Н4301, Н4 301

Калибраторы напряжения и силы тока

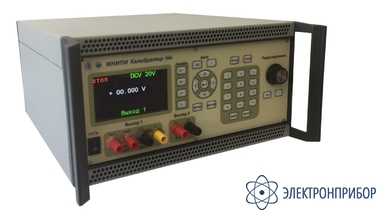

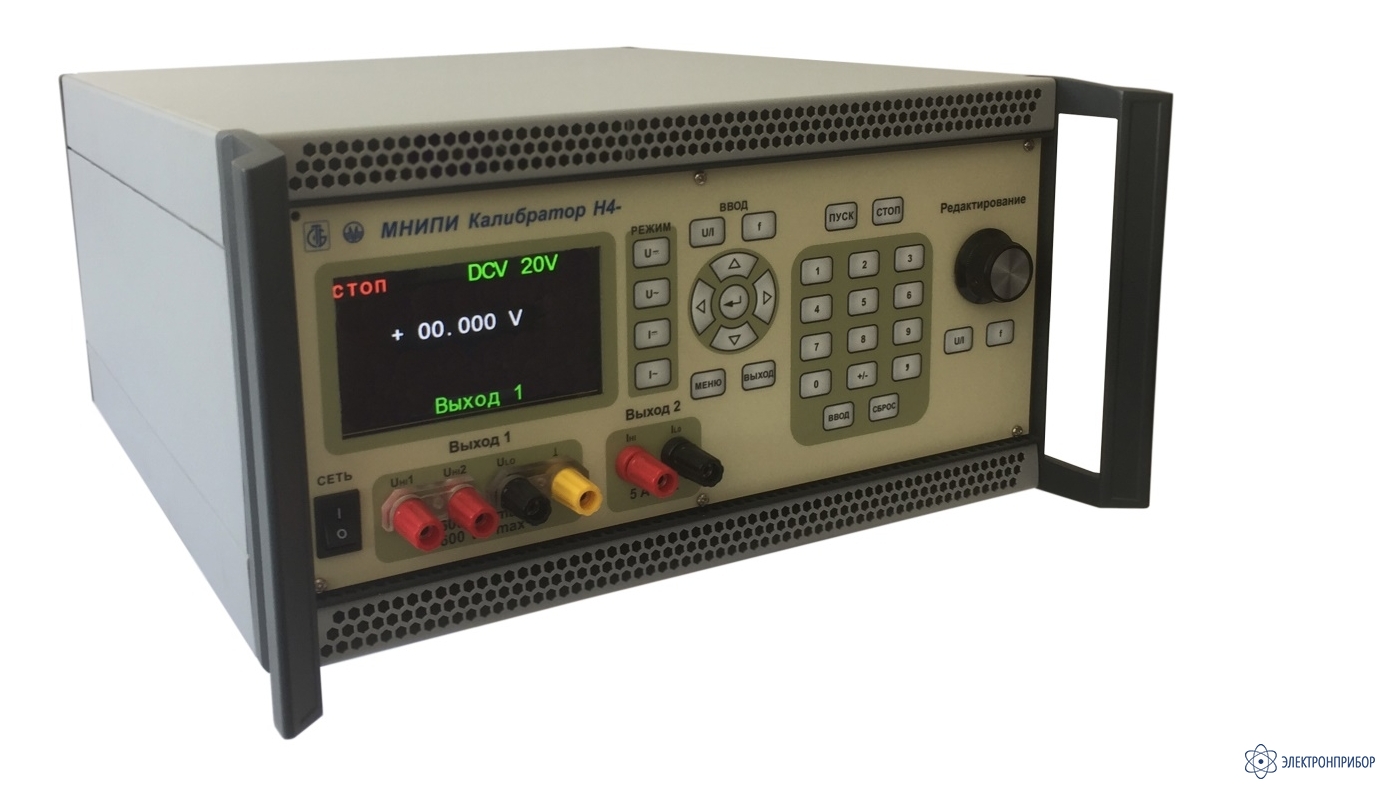

Н4-301 — калибратор универсальный

Код товара: 72663
  • 77962-20

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      77962-20 до 30.11.2023

    • Производитель

      МНИПИ, Республика Беларусь

    Сертификаты

    Назначение калибратора универсального Н4-301:

    Калибраторы Н4-301, Н4-301/1 предназначен для воспроизведения напряжения и силы постоянного и переменного токов. Область применения – калибратор предназначен для использования при метрологическом контроле, регулировке электроизмерительных приборов переменного и постоянного токов. Калибратор обеспечивает работу в составе автоматизированных измерительных систем посредством интерфейса USB.

    Описание калибратора универсального Н4-301:

    Принцип действия калибратора заключается в преобразовании численного значения воспроизводимого сигнала, вводимого оператором с клавишного пульта, в аналоговый сигнал с помощью цифро-аналогового преобразователя (ЦАП) и формирование из этого сигнала выходного тока или напряжения в зависимости от рода работы. Фактическое значение воспроизводимого сигнала и его изменения в результате влияния внешних факторов фиксируется встроенным цифровым вольтметром. Получаемые данные используются для коррекции кода, загружаемого в ЦАП с целью минимизации отклонения выходной величины от заданного значения. Указанные операции выполняются под управлением микропроцессорного контроллера.

    Основные узлы калибратора смонтированы на печатных платах. Для обеспечения теплового режима внутри прибора применена вытяжная вентиляция. Управление калибраторами осуществляется с клавишной панели, информация воспроизводимых сигналов отображается на жидкокристаллическом дисплее. Н4-301 конструктивно выполнен в типовом металлическом корпусе, а Н4-301/1 конструктивно выполнен в переносном пластмассовом корпусе.

  • Технические характеристики калибратора универсального Н4-301:

    Параметр Значение
    Диапазоны воспроизведения напряжения постоянного тока и пределы допускаемой основной погрешности
    Наименование диапазона, Uk 200 мВ 2 В 20 В 200 В 600 В
    Диапазон воспроизведения в значениях устанавливаемой шкалы ±(000,05 - 200,00) мВ ±(0,0010- 2,0000) В ±(00,010 - 20,000) В ±(001,00 - 200,00) В ±(0010,0 - 0600) В
    Пределы допускаемой основной погрешности ±(0,07 от U + 0,01 от Uк) % ±(0,05 от U + 0,005 от Uк) % ±(0,05 от U + 0,005 от Uк) % ±(0,07 от U + 0,01 от Uк) % ±(0,1 от U + 0,02 от Uк) %
    Максимальный ток нагрузки 10 мА 10 мА 10 мА 5 мА 5мА
    Напряжение шумов и пульсаций, не более 1 мВ 2 мВ 2 мВ 150 мВ 250 мВ
    Где U - значение измеряемого напряжения, Uк - конечное значение диапазона измерений.
    Диапазоны воспроизведения напряжения переменного тока, диапазоны частот и пределы допускаемой основной погрешности
    Наименование диапазона, Uk 200 мВ 2 В 20 В 200 В 600 В
    Диапазон воспроизведения в значениях устанавливаемой шкалы (001,0-200,0) мВ (0,100-2,000) В (01,00-20,00) В (010,0 -200,0) В (0100-0600) В
    Диапазон частот от 20 Гц до 20 кГц сверх 20 до 40 кГц включительно от 20 Гц до 20 кГц сверх 20 до 40 кГц включительно от 20 Гц до 20 кГц сверх 20 до 40 кГц включительно от 40 Гц до 1 кГц от 40 Гц до 1 кГц
    Пределы допускаемой основной погрешности ±(0,15 от U + 0,02 от Uк) % ±(0,2 от U + 0,1 от Uк) % ±(0,15 от U + 0,02 от Uк) % ±(0,2 от U + 0,1 от Uк) % ±(0,15 от U + 0,02 от Uк) % ±(0,2 от U + 0,1 от Uк) % ±(0,2 от U + 0,05 от Uк) % ±(0,2 от U + 0,05 от Uк) %
    Максимальный ток нагрузки 10 мА 10 мА 10 мА 10 мА 10 мА 10 мА 5 мА 5 мА
    Емкость нагрузки, не более 1000 пФ 1000 пФ 1000 пФ 1000 пФ 1000 пФ 1000 пФ 330 330
    Коэффициент нелинейных искажений, не более 0,25 % 0,25 % 0,25 % 0,25 % 0,25 % 0,25 % 0,5 0,5
    Где U - значение измеряемого напряжения, Uк - конечное значение диапазона измерений.
    Диапазоны воспроизведения силы постоянного тока и пределы допускаемой основной погрешности
    Наименование диапазона, Iк 200 мкА 2 мА 20 мА 200 мА 2 А 5 А
    Диапазон воспроизведения в значениях устанавливаемой шкалы ±(001,00- 200,00) мкА ±(0,0010-2,0000) мА ±(00,010 -20,000) мА ±(000,10- 200,00) мА ±(0,0010 -2,0000) А ±(0,0010 - 5,0000) А
    Пределы допускаемой основной погрешности Н4-301 ±(0,1 от I + 0,02 от Iк) % к) % ±( 0,1 от I + 0,01 от Iк) % ±(0,1 от I + 0,01 от Iк) % ±(0,1 от I + 0,02 от Iк) % ±(0,1 от I + 0,02 от Iк) %
    Н4-301/1 - -
    Максимальное напряжение на нагрузке Н4-301 3 В 3 В 3 В 3 В 3 В 2 В
    Н4-301/1 - -
    Напряжение шумов и пульсаций при максимальном напряжении на нагрузке, мВ, не более Н4-301 - - - - 10 10
    Н4-301/1 - -
    Где I - значение измеряемой силы тока, Iк - конечное значение диапазона измерений.
    Диапазоны воспроизведения силы переменного тока, диапазоны частот и пределы допускаемой основной погрешности
    Наименование диапазона, Iк 200 мкА 2 мА 20 мА 200 мА 2 А 5 А
    Диапазон воспроизведения в значениях устанавливаемой шкалы 20 Гц -1 кГц (010,0 -200,0) мкА (0,100 - 2,000) мА (01,00 -20,00) мА (010,0 -200,0) мА (0,100-2,000) А (1,000- 5,000) А
    Пределы допускаемой основной погрешности Н4-301 (0,15 от I + 0,05от Iк) (0,15 от I + 0,05 от Iк) от Iк) от Iк) ± (0,15 от I + 0,05 от Iк) ± (0,15 от I + 0,05 от Iк)
    Н4-301/1 - -
    Максимальное напряжение на нагрузке Н4-301 3,0 В 3,0 В 3,0 В 3,0 В 3,0 В 2,0 В
    Н4-301/1 - -
    Коэффициент нелинейных искажений, не более Н4-301 - - - 0,25 % 0,25 % 1,0 %
    Н4-301/1 - -
    Где I - значение измеряемой силы тока, Iк - конечное значение диапазона измерений.
    Прочие характеристики
    Питание от сети переменного тока Напряжение 230±23 В
    Частота 50±0,5 Гц
    Потребляемая мощность, не более Н4-301 100 В×А
    Н4-301/1 60 В×А
    Масса, не более 10 кг
    Габариты, не более Н4-301 420×342×184,5 мм
    Н4-301/1 428×327×235 мм
    Диапазон нормальных рабочих условий От плюс 15°С до плюс 25°С
    Диапазон рабочих условий применения От минус 10°С до плюс 50°С
    Степень защиты оболочки по ГОСТ 14254-2015 IP20
    Наработка на отказ, не менее 15000 ч

  • Комплект поставки Н4-301

    № Наименование Количество
    1 Калибратор универсальный Н4-301 1
    2 Комплект запасных частей 1
    3 Руководство по эксплуатации 1
    4 Методика поверки МРБ МП.2558-2019 1
    5 Комплект упаковки 1
