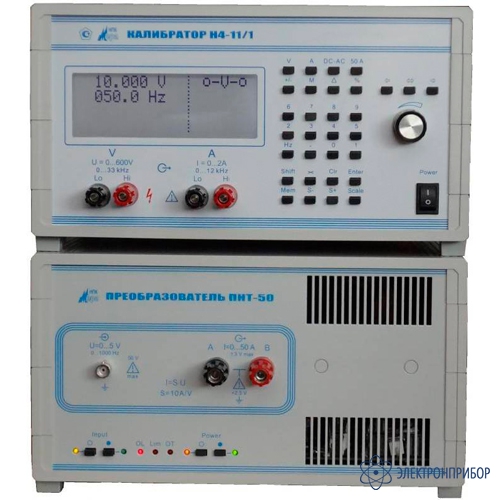

Н4-11/1 — калибратор универсальный

Код товара: 57209
  • 66597-17

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      66597-17 до 17.02.2022

      Можно поверить!
      Тип поверки: первичная

    Сертификаты

    Назначение калибратора универсального Н4-11/1:

    Калибратор универсальный Н4-11/1 предназначен для калибровки (поверки) электроизмерительных приборов (стрелочных), в том числе на месте их установки за счет высокой мобильности прибора и малого времени установления рабочего режима.

    Калибратор Н4-11/1 обеспечивает воспроизведение напряжения до 600 В и силы тока до 2 А. С блоком преобразователя ПНТ-50 (может входить в комплект) калибратор обеспечивает воспроизведение силы постоянного и переменного тока до 50 А.

    Описание калибратора универсального Н4-11/1:

    Прибор обеспечивает:

    • Установку выходного уровня и частоты посредством клавиатуры;
    • Визуальную индикацию значений и частоты выходного параметра, полярности, размерности показаний, состояния прибора, отказов и ошибок;
    • Автоматический выбор пределов воспроизведения;
    • Плавное регулирование выходного напряжения, тока и частоты с индикацией абсолютного и относительного отклонения выходного уровня;
    • Вычисление абсолютной, относительной и приведенной погрешности проверяемого прибора;
    • Полную цифровую калибровку.

    Прибор имеет последовательный интерфейс RS-232C. Интерфейс обеспечивает установку выходного уровня и частоты, переключение режимов работы.

    Воспроизведение обеспечивает сигналов (напряжения и силы тока) с параметрами железнодорожной сигнализации.

  • Технические характеристики калибратора универсального Н4-11/1:

    Параметр Значение
    Диапазон и основная погрешность в режиме воспроизведения напряжения постоянного тока
    Предел Uп 0,2 В 2 В 20 В 150 В 600 В
    Диапазон воспроизведения в значениях устанавливаемой шкалы, В 0,00100 – 0,20009 0,2001 – 2,0009 02,001 – 20,009 020,01 – 150,09 150,1 – 625,0
    Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 10 –20 Гц, не более 0,3 + 0,1 0,3 + 0,02 0,3 + 0,02 0,3 + 0,02 -
    Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 20 –40 Гц, не более 0,2 + 0,1 0,2 + 0,02 0,2 + 0,015 0,2 + 0,02 0,3 + 0,1*
    Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 0,04 –1,2 кГц, не более 0,2 + 0,1 0,1 + 0,02 0,1 + 0,015 0,1 + 0,02 0,3 + 0,1
    Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 1,2 –10 кГц, не более 0,2 + 0,1 0,2 + 0,02 0,2 + 0,02 0,2 + 0,02 -
    Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 10 –20 кГц, не более 0,3+ 0,1 0,3 + 0,03 0,3 + 0,03 0,3 + 0,03 -
    Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 10 –20 кГц, не более 0,5+ 0,1 0,5 + 0,05 0,5 + 0,05 0,5 + 0,05 -
    * - в диапазоне воспроизведения 150,1 – 330 В на частотах ниже 32 Гц
    Диапазон и основная погрешность в режиме воспроизведения силы постоянного тока
    Предел Iп 20 мА 200 мА 2000 мА 20 А* 50 А*
    Диапазон воспроизведения в значениях устанавливаемой шкалы ±(00.000 – 20.009) мА ±(02.001– 200.09) мА ±(0200.01 – 2000.9) мА ±(02.001 – 20.009) А ±(20.01 – 52.50) А
    Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп), не более 0,1 + 0,01 0,1 + 0,01 0,1 + 0,01 0,25 + 0,025 0,25 + 0,1
    I - установленное значение тока, Iп – конечное значение предела;
    f – коэффициент, численно равный установленной частоте в килогерцах;
    * Воспроизведение с помощью преобразователя ПНТ-50
    Диапазон и основная погрешность в режиме воспроизведения силы переменного тока
    Предел Iп 20 мА 200 мА 2000 мА 20 А* 50 А*
    Диапазон воспроизведения в значениях устанавливаемой шкалы 00.100 – 20.009 мА 02.001 – 200.09 мА 02.001 – 20.009 мА 02.001 – 20.009 мА 20.01 – 52.50 мА
    Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп) на частоте 10 –20 Гц, не более 0,3 + 0,05 0,3 + 0,05 0,3 + 0,05 0,4 + 0,05 0,4 + 0,1
    Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп) на частоте 20 –1200 Гц, не более 0,2 + 0,03 0,2 + 0,03 0,2 + 0,03 0,25 + 0,03 + 1,5 х f 0,25 + 0,1 + 1,5 х f
    Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп) на частоте 1,2 –12 кГц, не более 0,2 + 0,05 + 0,05 х f 0,2 + 0,05 + 0,05 х f 0,2 + 0,05 + 0,05 х f - -
    I - установленное значение тока, Iп – конечное значение предела;
    f – коэффициент, численно равный установленной частоте в килогерцах;
    * Воспроизведение с помощью преобразователя ПНТ-50
    Параметры преобразователя ПНТ-50
    Номинальный коэффициент передачи 10 А/В
    Рабочий диапазон входа 0 - 5 В
    Рабочий диапазон частот 0 - 1 кГц
    Погрешность коэффициента передачи на постоянном токе Не более ±0,15 %
    Неравномерность частотной характеристики до 1 кГц Не более ±2 %
    Начальный ток на выходе Не более ±5 мА
    Погрешность установки частоты напряжения или тока ±(0.05 % от F + 0.1 Гц)
    Среднее время установления выходного уровня 1 - 3 с
    Нормирование погрешности При T=Tк ±5 °C (Tк – температура калибровки)
    Дополнительная температурная погрешность на 10 °C Во всех режимах не превышает половины основной
    Общие характеристики
    Температура окружающего воздуха От 5 до 40 °C
    Относительная влажность До 90% при температуре до 25 °C
    Напряжение питающей сети 220 ± 22 В с частотой 50 ± 1 Гц
    Потребляемая мощность Не более 120 ВА (калибратор) и 250 ВА (блок преобразователя)
    Время прогрева Не более 5 минут
    Габаритные размеры корпуса 291 х 156 х 259 мм
    Масса калибратора Не более 8 кг
    Масса блока преобразователя Не более 6 кг

  • Комплект поставки Н4-11/1

    № Наименование Количество
    1 Калибратор универсальный Н4-11/1 1
    2 Преобразователь ПНТ-50 1
    3 Соединитель красный наконечник-наконечник 1
    4 Соединитель черный наконечник-наконечник 1
    5 Соединитель красный наконечник-штырь 1
    6 Соединитель черный наконечник-штырь 1
    7 Соединитель красный штырь-штырь 1
    8 Соединитель черный штырь-штырь 1
    9 Вставка плавкая ВП2Б-1В 2А 250 В 2
    10 Шнур соединительный сетевой 1
    11 Соединитель красный наконечник-наконечник ПНТ-50 1
    12 Соединитель черный наконечник-наконечник ПНТ-50 1
    13 Соединитель байонет - 2 штыря для подключения ПНТ-50 1
    14 Шнур соединительный сетевой ПНТ-50 1
    15 Блок нагрузок 1
    16 Кабель интерфейса 1
    17 Портфель (укладочный ящик) 2
    18 Документация и сервисные программы на CD - диске 1
    19 Руководство по эксплуатации часть 1 1
    20 Руководство по эксплуатации часть 2 (по специальному заказу (содержится на CD - диске 1
    21 Формуляр 1
