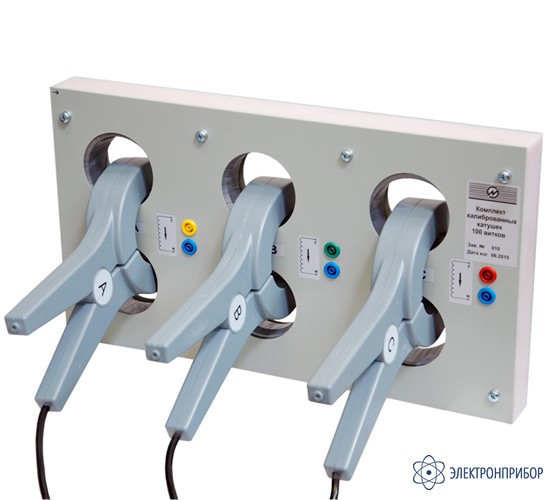

КТ-3-100 — катушка токовая калиброванная

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    Описание катушки токовой калиброванной КТ-3-100:

    Катушка токовая калиброванная КТ-3-100 предназначена для умножения первичного тока, формируемого поверочной установкой или калибратором, на коэффициент 100. Поставляются также катушки с коэффициентами 10, 20, 200 и 300, соответственно модели КТ-3-10, КТ-3-20, КТ-1-200, КТ-1-300.

    Особенности катушки токовой калиброванной КТ-3-100:

    • Позволяют формировать эквивалентный ток до 100, 200, 1000, 2000, 3000 А для калибровки токовых клещей и катушек Роговского;
    • Имеют пониженную индуктивность за счёт специальной конструкции;
    • Позволяют формировать сигнал свыше 1000 А с заданным содержанием гармоник тока. Это дает возможность тестировать и калибровать измерительные приборы по таким параметрам как коэффицент гармоник тока и THD сигнала тока;
    • Для длительной работы на больших токах катушки 2000 и 3000 А снабжены кулером;
    • Могут применяться для калибровки как катушек Роговского, так и токоизмерительных клещей с ферромагнитным сердечником благодаря встроенной системе коррекции коэффициента мощности с двумя значениями емкости.
  • Технические характеристики катушки токовой калиброванной КТ-3-100:

    Параметр КТ-3-10 КТ-3-20 КТ-3-100 КТ-1-200 КТ-1-300
    Тип клещей Разъёмный ТТ с сердечником Катушка Роговского или с сердечником
    Номинальный ток клещей, А 10-100 100-1000 1000-3000
    Вид калиброванных катушек Трехфазный комплект калиброванных катушек по 10 витков Трехфазный комплект калиброванных катушек по 20 витков Трехфазный комплект калиброванных катушек по 100 витков Калиброванная катушка 200 витков Калиброванная катушка 300 витков
    Входной ток катушек, не более, А 8 10 11
    Выходной ток катушек, не более, А 80 160 1000 3300
  • Комплект поставки КТ-3-100

    Наименование Количество
    1 Катушка токовая калиброванная КТ-3-100 1 комплект из 3 шт.
