Калибраторы напряжения и силы тока

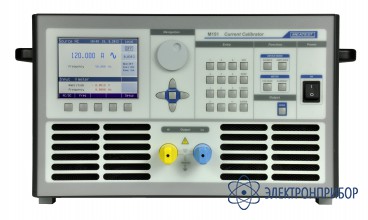

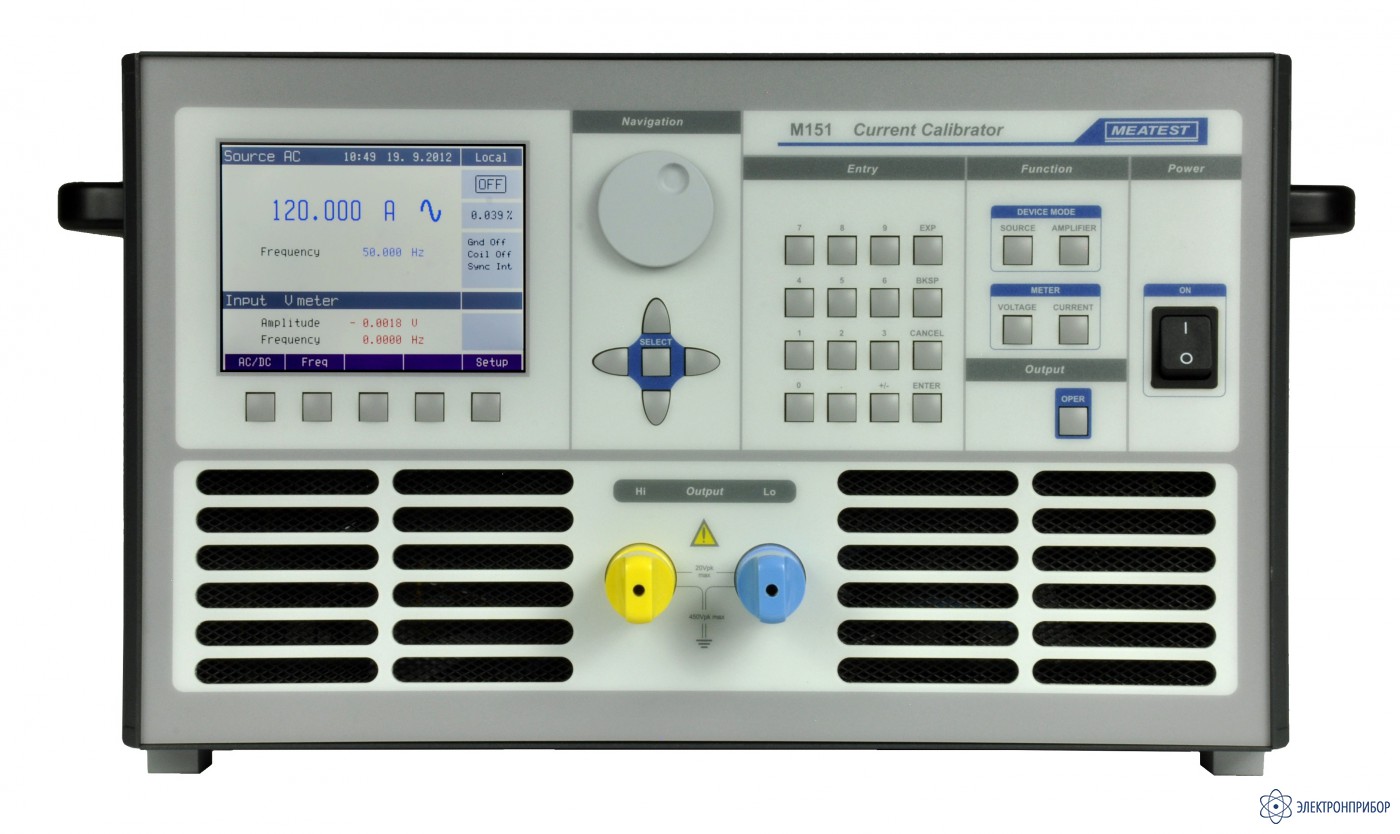

M-151 — калибратор больших токов

Код товара: 43557
  • 60468-15

    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      60468-15 до 28.02.2025

    • Производитель

      Meatest, Чехия

    Описание калибратора больших токов M-151:

    Калибратор тока M-151 компании Meatest обеспечивает генерацию постоянного и переменного тока до 120 А с точность порядка 0,035%. Он может использоваться для калибровки амперметров или как стабильный источник тока для точных измерений.

    Области применения калибратора больших токов M-151:

    • Измерители мощности и энергии;
    • Анализаторы качества электроэнергии;
    • Клещевые измерители высокого тока;
    • Испытания реле и автоматов;
    • Токовые шунты, пробники.

    Особенности калибратора больших токов M-151:

    • Выходной диапазон AC/DC: от 8 мА до 120 А;
    • Разрешение по току: 5,5 цифр;
    • Частота: от 15 Гц до 1 кГц;
    • Наилучшая точность: 0,035%;
    • Напряжение на нагрузке: 5 В при 120 А;
    • Встроенный мультиметр AC/DC: 20 В/200 мА/10 кГц;
    • Расширение диапазона до 3000 А при помощи катушки на 25 витков;
    • Удаленное управление через интерфейс RS-232 или IEEE488.

  • Технические характеристики калибратора больших токов M-151:

    Параметр Значение
    Суммарный диапазон  от 8 мА до 120 А
    Разрешение по току 5,5 цифр
    Частотный диапазон DC, от 15 Гц до 1000 Гц
    Погрешность частоты 0,005%
    Разрешение по частоте 0,001 Гц <500 Гц, 0,01 Гц <1000 Гц
    Синхронизация частоты внутренняя, внешняя, от питания
    Имитация коэффициента усиления 0,5–10 А/В (усилитель управляемый напряжением)
    50–1000 A/A (усилитель тока)
    Искажение формы <0,1%
    Развязка выходных клемм до 450 В пик по отношению к земле
    Время прогрева 15 мин
    Рабочая температура +5…40 °С
    Температура хранения –10…+55°С, при относительной влажности <90%
    Номинальная температура +20°С…+26°С
    Температурный коэффициент 0,1?/°С (для диапазона +13…21 °С и +25…33 °С)
    Питание 115/230 В -50/60 Гц
    Класс безопасности 1 в соответствии с EN61010
    Габаритные размеры (Ш?В?Г) 538?283?540 мм
    Масса 42 кг

    Погрешность калибратора больших токов M-151:

    Диапазон   % от значения + % от диапазона  Максимальное напряжение, В  % от значения + % от диапазона   Максимальное напряжение, В
    DC  15–40 Гц
    70–1000 Гц    		 40–70 Гц 15–400 Гц 400–1000 Гц
    0,008000–0,300000 A 0,025 + 0,01 8 0,03 + 0,02 0,025 + 0,01 5,5 3,5
    0,30001–1,00000 A 0,025 + 0,01 8 0,03 + 0,02 0,025 + 0,01 5,5 3,5
    1,00001–2,00000 A 0,025 + 0,01 8 0,03 + 0,02 0,025 + 0,01 5,5 3,5
    2,00001–5,00000 A 0,025 + 0,01 5 0,03 + 0,02 0,025 + 0,01 3,5 3,5
    5,0001–10,0000 A 0,03 + 0,015 5 0,04 + 0,02 0,03 + 0,015 3,5 3,5
    10,0001–30,0000 A 0,035 + 0,015 5 0,05 + 0,02 0,035 + 0,015 3,5 3,5
    30,0001–60,0000 A 0,035 + 0,015 5 0,05 + 0,02 0,035 + 0,015 3,5 3,5
    60,0001–120,000 A 0,035 + 0,015 5 0,05 + 0,02 0,035 + 0,015 3,5 3,5

    Погрешность встроенного мультиметра калибратора больших токов M-151:

    Функция  Полный диапазон  Погрешность  Разрешение/диапазон
    Напряжение АС<1 кГц 0–20 В 0,02% + 0,02% 100 мВ/20 В
    Напряжение АС>1 кГц 0–20 В 0,05% + 0,05% 100 мВ/20 В
    Напряжение DC (0±20) В 0,01% + 0,01% 100 мВ/20 В
    Ток АС <1 кГц 0–200 мА 0,02% + 0,02% 1 мкА/200 мА
    Ток АС >1 кГц 0–200 мА 0,05% + 0,05% 1 мкА/200 мА
    Ток DC (0±200) мА 0,01% + 0,01% 1 мкА/200 мА
    Частота От 1 Гц до 10 кГц 0,005% От 10 мкГц до 0,1 Гц

  • Комплект поставки M-151

    № Наименование Количество
    1 Калибратор тока M-151 1
    2 Шнур питания 1
    3 Запасной предохранитель 1
    4 Руководство пользователя 1
    5 Сертификат первичной калибровки 1
    6 Кабель RS-232 1
