Калибраторы напряжения и силы тока

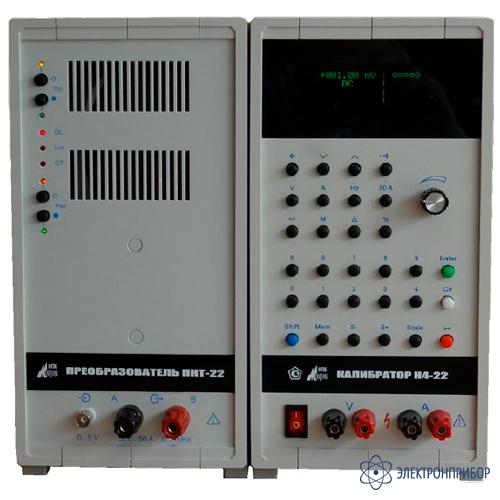

Н4-22 — калибратор универсальный

Код товара: 57221
  • 72128-18

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      72128-18 до 20.08.2024

    Назначение калибратора универсального Н4-22:

    Калибратор универсальный Н4-22 предназначен для калибровки (поверки) электроизмерительных приборов (аналоговых и цифровых) и устройств автоматики.

    Прибор воспроизводит:

    • Напряжения постоянного тока от 10 мкВ до 1000 В;
    • Напряжения переменного тока от 1 мВ до 700 В с частотами в диапазоне от 10 Гц до 100 кГц;
    • Силы постоянного тока от 0.01 мкА до 5 А (до 50 А с блоком ПНТ-22);
    • Силы переменного тока от 10 мкА до 5 А с частотами в диапазоне от 10 Гц до 10 кГц (до 50 А с блоком преобразователя ПНТ-22 до 1 кГц);
    • Силы постоянного и переменного тока с катушкой токовой до 1000 А;
    • Сигналов для проверки устройств ЖД автоматики и сигнализации с амплитудной, фазовой или частотной манипуляцией.

    Особенности калибратора универсального Н4-22:

    • Автоматический выбор пределов воспроизведения;
    • Плавное регулирование выходного напряжения, тока и частоты с индикацией абсолютного и относительного отклонения выходного уровня, а также с вычислением абсолютной, относительной и приведенной погрешности проверяемого прибора;
    • Полный набор режимов амплитудной, фазовой и частотной манипуляции напряжения и тока для проверки устройств ЖД автоматики и сигнализации;
    • Цифровая калибровка с возможностью автоматической калибровки;
    • Интерфейс USB и RS-232C;
    • Полная функциональная и электрическая совместимость с калибратором Н4-11.

  • Технические характеристики калибратора универсального Н4-22:

    Параметр Значение
    Воспроизведение постоянного напряжения
    Предел (Uп) 0,2 В 2 В 20 В 200 В 400 В 1000 В
    Диапазон воспроизведения в значениях устанавливаемой шкалы, В ±(000,000 – 220,009) ±(0,22001 – 2,20009) ±(02,20001 – 22,0009) ±(022,001 – 220,009) ±(0220,01 – 0420,00) ±(0420,01 – 1010,00)
    Предел допускаемой основной погрешности ±(% от U + % от Uп) 0,02 + 0,005 0,01 + 0,005 0,01 + 0,005 0,02 + 0,005 0,03 + 0,01 0,03 + 0,01
    Выходное сопротивление, Ом, не более 0,02 0,02 0,02 0,1 1 1
    Максимальный ток нагрузки, мА 100 100 100 50 25 10
    Воспроизведение переменного напряжения
    Предел (Uп) 0,2 В 2 В 20 В 150 В 300 В 700 В
    Диапазон воспроизведения в значениях устанавливаемой шкалы, В 0,00100 – 0,220009 0,22001 – 2,20009 02,20001 – 22,0009 022,001 – 150,009 150,01 – 330,00 330,01 – 720,00
    Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 10 – 20 Гц 0,2 + 0,02 0,2 + 0,02 0,2 + 0,02 0,2 + 0,02 - -
    Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 20 – 40 Гц 0,07 + 0,01 0,05 + 0,01 0,05 + 0,01 0,05 + 0,01 0,1 + 0,03 -
    Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 0,04 – 2,5 кГц 0,05 + 0,01 0,03 + 0,01 0,03 + 0,01 0,05 + 0,01 0,05 + 0,02 0,1 + 0,03
    Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 2,5 – 10 кГц 0,07 + 0,01 0,05 + 0,01 0,05 + 0,01 0,07 + 0,01 0,15 + 0,02 -
    Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 10 – 20 кГц 0,1 + 0,01 0,07 + 0,01 0,07 + 0,01 0,1 + 0,02 0,2 + 0,03 -
    Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 20 – 33 кГц 0,1 + 0,01 0,5 + 0,02 0,5 + 0,02 0,15 + 0,02 0,3 + 0,05 -
    Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 33 – 100 кГц 0,2 + 0,03 0,2 + 0,03 0,2 + 0,03 - - -
    Воспроизведение силы постоянного тока
    Предел(Iп) 2 мА 20 мА 200 мА 2000 мА 5 А 20 А1 50 А2 1000 А2, 3
    Диапазон воспроизведения в значениях устанавливаемой шкалы ±(0,00000 – 2,20009) мА ±(02,2001 – 22,0009) мА ±(02,201 – 220,009) мА ±(0220,01 – 2200,09) мА ±(2,2001 – 5,5000) А ±(00,0000 – 22,0009) А ±(22,001 – 52,000) А А×20
    Предел допускаемой основной погрешности ±(% от I + % от Iп) 0,02 + 0,005 0,02 + 0,005 0,02 + 0,005 0,03 + 0,005 0,05 + 0,01 0,25 + 0,025 0,25 + 0,1 0,35 + 0,01
    Выходное сопротивление, кОм 1000 100 10 1 0,5 0,1 0,1 -
    Максимальное сопротивление нагрузки, Ом 5000 500 50 5 0,5 0,5 0,1 -
    Воспроизведение силы переменного тока
    Предел (Iп) 2 мА 20 мА 200 мА 2000 мА 5 А 20 А1 50 А2 1000 А2, 3
    Диапазон воспроизведения в значениях устанавливаемой шкалы 00,1000 – 2,20009 мА 02,20001 – 22,0009 мА 022,001 – 220,009 мА 0220,01 – 2200,09 мА 2,2001 – 5,5000 А 02,001 – 20,009 А 20,01 – 50,00 А А×20
    Предел допускаемой основной погрешности ±(% от I + % от Iп) в диапазоне 10 - 20 Гц 0,2 + 0,02 0,2 + 0,02 0,2 + 0,02 0,2 + 0,02 0,2 + 0,02 0,4 + 0,03 0,4 + 0,1 -
    Предел допускаемой основной погрешности ±(% от I + % от Iп) в диапазоне 20 - 1200 Гц 0,1 + 0,01 0,1 + 0,01 0,1 + 0,01 0,1 + 0,01 0,1 + 0,01 0,25 + 0,03 + 1,5•f 0,25 + 0,1 + 1,5•f 0,5 + 0,01
    Предел допускаемой основной погрешности ±(% от I + % от Iп) в диапазоне 1,2 - 12 кГц 0,1 + 0,01 + 0,05•f 0,1 + 0,01 + 0,05•f 0,1 + 0,01 + 0,05•f 0,1 + 0,01 + 0,05•f 0,1 + 0,01 + 0,05•f - - -
    U и I – установленное значение напряжения и тока, Uп и Iп – конечное значение установленного предела напряжения и тока, f - коэффициент, численно равный установленной частоте в килогерцах.
    1 - воспроизведение с помощью преобразователя ПНТ-22;
    2 - с помощью токовой катушки (20 витков);
    3 - на частоте 50 Гц
    Общие характеристики
    Наработка на отказ Не менее 15000 ч
    Температура окружающего воздуха От 5 до 40 °C
    Относительная влажность До 90% при температуре до 25 °C
    Напряжение питающей сети 220 ± 22 В с частотой 50 ± 1 Гц
    Потребляемая мощность Не более 120 ВА (калибратор) и 250 ВА (блок преобразователя)
    Время прогрева Не более 5 минут
    Габаритные размеры корпуса 156 х 311 х 259 мм
    Масса каждого блока Не более 10 кг

  • Комплект поставки Н4-22

    № Наименование Количество
    1 Калибратор универсальный Н4-22 1
    2 Преобразователь ПНТ-22 1
    3 Соединитель МЕРА.685631.001 1
    4 Соединитель МЕРА.685631.001-01 1
    5 Соединитель МЕРА.685631.002 1
    6 Соединитель МЕРА.685631.002-01 1
    7 Соединитель МЕРА.685631.003 1
    8 Соединитель МЕРА.685631.003-01 1
    9 Кабель или МЕРА685611.006 1
    10 Вставка плавкая ВП2Б-1В 2А 250 В 2
    11 Шнур соединительный SCZ-1R 2
    12 Соединитель МЕРА.685631.005 1
    13 СоединительМЕРА.685631.005-01 1
    14 Соединитель МЕРА.685631.004 1
    15 Блок нагрузок 1
    16 Кабель интерфейса 1
    17 Портфель 2
    18 Документация к калибратору 1
    19 Руководство по эксплуатации часть 1 1
    20 Руководство по эксплуатации часть 2 1
    21 Формуляр 1
