ПТНЧ-М — преобразователь измерительный - калибратор

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      69182-17
      до 16.11.2022

    Особенности преобразователя измерительного - калибратора ПТНЧ-М:

    • воспроизведение напряжения постоянного тока, силы постоянного тока, частоты импульсного сигнала напряжения;
    • измерение силы постоянного тока и преобразования силы постоянного тока в частоту следования импульсов;
    • измерение напряжения постоянного тока и преобразования напряжения постоянного тока в частоту следования импульсов;
    • измерение частоты следования импульсов и преобразования частоты следования импульсов в сигнал напряжения постоянного тока;
    • измерение частоты следования импульсов и преобразования частоты следования импульсов в сигнал постоянного тока;
    • деление частоты входного импульсного сигнала;
    • определение погрешности средств измерений (СИ) с импульсным выходом (счётчиков) путем сравнения частот следования импульсов на телеметрических выходах исследуемого (поверяемого, регулируемого) и эталонного СИ;
    • интерфейсы Ethernet, USB или Bluetooth;
    • классы точности: 0,01, 0,02 или 0,05.

    Описание преобразователя измерительного - калибратора ПТНЧ-М:

    Модификации ПТНЧ-М по конструктивному исполнению:
    "С" – стационарное (с питанием от сети переменного тока);
    "П" – переносное исполнение (с питанием от встроенной аккумуляторной батареи, или от сети переменного тока через адаптер питания, или от блока питания USB);
    "Л" – лабораторное исполнение (с питанием от сети переменного тока через адаптер питания).

    Варианты исполнения преобразователя измерительного - калибратора ПТНЧ-М:

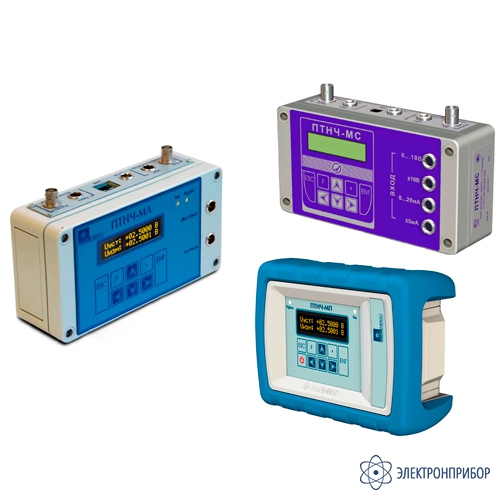

    К заказу доступны следующие преобразователи ПТНЧ-М в зависимости от конструктивного исполнения и класса точности:

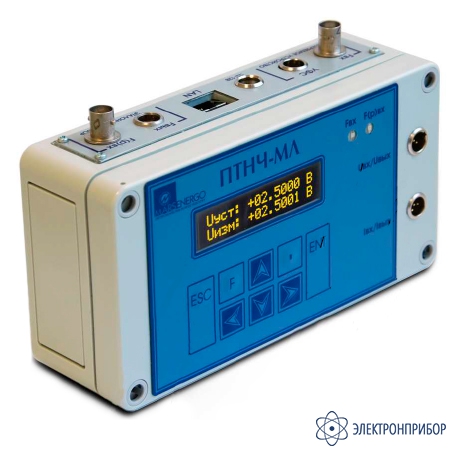

    • ПТНЧ-МЛ-01 — лабораторное исполнение, класс точности 0,01;
    • ПТНЧ-МЛ-02 — лабораторное исполнение, класс точности 0,02;
    • ПТНЧ-МЛ-05 — лабораторное исполнение, класс точности 0,05;

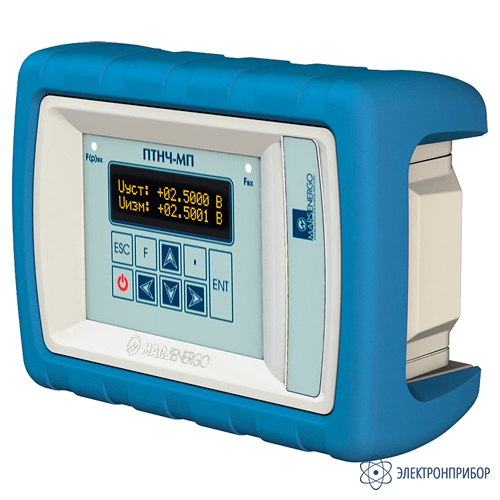

    • ПТНЧ-МП-01 — переносное исполнение, класс точности 0,01;
    • ПТНЧ-МП-02 — переносное исполнение, класс точности 0,02;
    • ПТНЧ-МП-05 — переносное исполнение, класс точности 0,05;

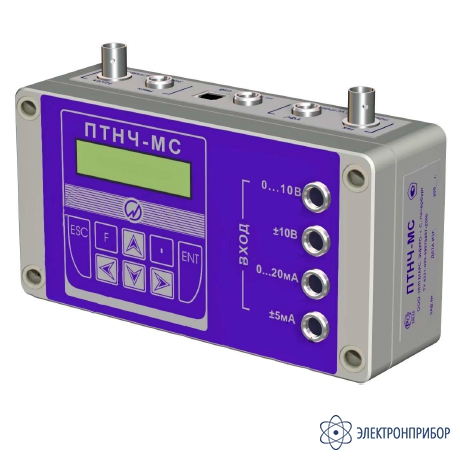

    • ПТНЧ-МС-02 — стационарное исполнение, класс точности 0,02;
    • ПТНЧ-МС-05 — стационарное исполнение, класс точности 0,05.

    Назначение преобразователя измерительного - калибратора ПТНЧ-М:

    • автоматического определения погрешности счётчиков электроэнергии (в составе УППУ-МЭ с ПО «Энергоформа УППУ»);
    • тестирования и калибровки измерителей унифицированных сигналов тока и напряжения по ГОСТ 26.011, токовой петли, преобразователей выходных сигналов термопар;
    • поверки СИ напряжения постоянного тока или частоты с диапазонами от 0 до 15 В ; СИ постоянного тока с диапазонами от 0 до 30 мА;
    • поверки измерительных преобразователей электрической мощности с выходным сигналом по ГОСТ 26.011 с номиналами 0.2; 5; 10 В или 5; 20 мА.

  • Функций преобразователя измерительного - калибратора ПТНЧ-М:

    Параметр Значение
    ПТНЧ-МС-02
    ПТНЧ-МС-05
    ПТНЧ-МЛ-01
    ПТНЧ-МЛ-02
    ПТНЧ-МЛ-05
    ПТНЧ-МП-01
    ПТНЧ-МП-02
    ПТНЧ-МП-05
    Измерение напряжения постоянного тока + +
    Измерение силы постоянного тока + +
    Измерительное преобразование напряжения постоянного тока в частоту следования импульсов + +
    Измерительное преобразование силы постоянного тока в частоту следования импульсов + +
    Измерительное преобразование частоты следования импульсов в сигнал напряжения постоянного тока - +
    Измерительное преобразование частоты следования импульсов в сигнал силы постоянного тока - +
    Измерение частоты следования импульсов - +
    Воспроизведение напряжения постоянного тока - +
    Воспроизведение силы постоянного тока - +
    Воспроизведение частоты импульсного сигнала - +
    Деление частоты входного импульсного сигнала + +
    Определение погрешности средств измерений с импульсным выходом + +
    Определение погрешности ИПМ в унифицированный сигнал постоянного напряжения или силы постоянного тока - +

    Технические характеристики преобразователя измерительного - калибратора ПТНЧ-М:

    Измеряемые величины Диапазоны измерений Пределы допускаемой приведенной основной погрешности2) для модификаций, % Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности Примечание
    ПТНЧ-МЛ-01
    ПТНЧ-МП-01
    ПТНЧ-МС-02
    ПТНЧ-МЛ-02
    ПТНЧ-МП-02
    ПТНЧ-МС-05
    ПТНЧ-МЛ-05
    ПТНЧ-МП-05
    Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, напряжения постоянного тока и частоты следования импульсов
    На пряжение постоянного тока (UВХ), В от -1.5UН до +1.5UН ± 0,01 ± 0,02 ±0,05 0,5 UН, В – 5; 10
    от 0 до 1.5UН UН, В – 0,21); 5; 10
    Си ла постоянного тока (IВХ), мА от -1.5IН +1.5IН IН, мА – 5
    от 0 до 1.5IН IН, мА – 5; 20
    Частота следования импульсов на частотном входе 1),3) (FВХ), Гц от 0 до 22500 абсолютная, Гц
    ±(0,1 + 3·10-5·FВХ)
    Примечание:
    1) Только для модификаций ПТНЧ-МЛ-01, ПТНЧ-МЛ-02, ПТНЧ-МЛ-05, ПТНЧ-МП-01, ПТНЧ-МП-02, ПТНЧ-МП-05;
    2) Для двуполярных сигналов погрешность приведена к длине шкалы;
    3) В режимах преобразования частоты в напряжение или ток.
    Преобразуемые величины Диапазоны измерений Пределы допускаемой основной приведенной погрешности2) преобразования в частоту FП.ВЫХ, %, для модификаций Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности Примечание
    ПТНЧ-МЛ-01
    ПТНЧ-МП-01
    ПТНЧ-МС-02
    ПТНЧ-МЛ-02
    ПТНЧ-МП-02
    ПТНЧ-МС-05
    ПТНЧ-МЛ-05
    ПТНЧ-МП-05
    Пределы допускаемой основной приведенной погрешности преобразования силы постоянного тока и напряжения постоянного тока в частоту следования импульсов
    Напряжение постоянного тока (UВХ), В от 0 до ±1,5UН ± (0,01+100 /FНОМ) ± (0,02+100/FНОМ 3)) ± (0,05+100/FНОМ 3)) 0,5 UН, В – 5; 10.
    FП.ВЫХ = 0 Гц
    при UВХ = 0 В. FП.ВЫХ = FНОМ при UВХ = UН и при UВХ = -UН
    от -UН до 1,5UН ± (0,01+200 /FНОМ) ± (0,02+200/FНОМ) ± (0,05+200/FНОМ) UН, В – 5; 10.
    FП.ВЫХ = 0 Гц при UВХ = -UН. FП.ВЫХ = FНОМ при UВХ = UН
    от 0 до 1,5UН ± (0,01+100 /FНОМ) ± (0,02+100/FНОМ) ± (0,05+100/FНОМ) UН, В – 0,21); 5; 10.
    FП.ВЫХ = 0 Гц при UВХ = 0 В. FП.ВЫХ = FНОМ при UВХ = UН.
    Сила постоянного тока (IВХ ), мА от 0 до ±1,5IН ± (0,01+100 /FНОМ) ± (0,02+100/FНОМ) ± (0,05+100/FНОМ) IН, мА – 5.
    FП.ВЫХ = 0 Гц при IВХ = 0 А. FП.ВЫХ = FНОМ при IВХ = IН и при IВХ = -IН.
    от - IН до 1,5IН ± (0,01+200 /FНОМ) ± (0,02+200/FНОМ) ± (0,05+200/FНОМ) IН, мА – 5.
    FП.ВЫХ = 0 Гц при IВХ = -IН. FП.ВЫХ = FНОМ при IВХ = IН
    от 0 до 1,5IН ± (0,01+100 /FНОМ) ± (0,02+100/FНОМ) ± (0,05+100/FНОМ) IН, мА – 5; 20.
    FП.ВЫХ = 0 Гц при IВХ = 0 А. FП.ВЫХ = FНОМ при IВХ = IН.
    Примечание:
    1) Только для модификаций ПТНЧ-МЛ-01, ПТНЧ-МЛ-02, ПТНЧ-МЛ-05, ПТНЧ-МП-01, ПТНЧ-МП-02, ПТНЧ-МП-05;
    2) Для двуполярных сигналов погрешность приведена к длине шкалы;
    3) В модификаций ПТНЧ-МС-02, ПТНЧ-МС-05 значение FНОМ равно 4000 Гц. В модификаций ПТНЧ-МЛ-01, ПТНЧ-МЛ-02, ПТНЧ-МЛ-05, ПТНЧ-МП-01, ПТНЧ-МП-02, ПТНЧ-МП-05 значение FНОМ задается при их программировании в диапазоне от 0,1 до 15000 Гц (рекомендуется не менее 4000 Гц).
    Воспроизводимые величины Диапазоны воспроизведения Сопротивление нагрузки, Ом Пределы допускаемой основной абсолютной погрешности для модификаций Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности
    ПТНЧ-МЛ-01
    ПТНЧ-МП-01
    ПТНЧ-МЛ-02
    ПТНЧ-МП-02
    ПТНЧ-МЛ-05
    ПТНЧ-МП-05
    Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока и частоты следования импульсов
    На пряжение постоянного тока (UВЫХ), В от -10,5 до +10,5 Не менее 2000 ±1,0·10-3 ±2,1·10-3 ±5,2·10-3 0,5
    Сила постоянного тока (IВЫХ), мА от -24 до +24 Не более 500 ±0,0024 ±0,0047 ±0,012
    Частота следования импульсов при воспроизведении частоты (FК.ВЫХ), Гц от 0 до 22500 Не менее 2000 ±3·10-5 ·FК.ВЫХ
    Примечание:
    Частотный выход "FВЫХ" обеспечивает формирование последовательности прямоугольных импульсов напряжения положительной полярности с уровнем логического нуля не более 0,4 В, уровнем логической единицы в диапазоне от 4 до 5,5 В и скважностью от 2 до 3 при сопротивлении нагрузки не менее 5 кОм.
    Выходные сигналы Диапазоны выходных сигналов Сопротивление нагрузки, Ом Пределы допускаемой основной абсолютной погрешности для модификаций Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности
    ПТНЧ-МЛ-01
    ПТНЧ-МП-01
    ПТНЧ-МЛ-02
    ПТНЧ-МП-02
    ПТНЧ-МЛ-05
    ПТНЧ-МП-05
    Пределы допускаемой основной абсолютной погрешности преобразования частоты в напряжение или силу постоянного тока
    На пряжение постоянного тока (UВЫХ), В от -10 до 10 Не менее 2000 ±1,0·10-3 ±2,0·10-3 ±5,0·10-3 0,5
    от 0 до 10 Не менее 2000
    от 0 до 5 Не менее 1000
    от -5 до 5 Не менее 1000
    от 0 до 0,2 Не менее 1000 ±2·10-4
    Сила постоянного тока (IВЫХ), мА от 0 до 20 Не более 500 ±0,002 ±0,004 ±0,01
    от 4 до 20 Не более 500
    от 0 до 5 Не более 2000 ±0,0005 ±0,001 ±0,0025
    от -5 до 5 Не более 2000
    Наименование характеристики ПТНЧ-МЛ-01
    ПТНЧ-МЛ-02
    ПТНЧ-МЛ-05
    ПТНЧ-МС-02
    ПТНЧ-МС-05
    ПТНЧ-МП-01
    ПТНЧ-МП-02
    ПТНЧ-МП-05
    Основные технические характеристики
    Потребляемая мощность, В∙А, не более 10 20
    Габаритные размеры средства измерений (ВхШхГ), мм, не более 185х110х60 1230х160х90
    Масса, кг, не более 1,0 2,0
    Параметры электрического питания:
    - напряжение переменного тока, В
    - частота переменного тока, Гц

    от 90 до 264
    от 42 до 75
    Нормальные условия эксплуатации:
    - температура окружающей среды, ºС
    - относительная влажность, %
    - атмосферное давление, кПа

    от +15 до +25
    от 30 до 80
    от 84 до 106
    Условия эксплуатации:
    - температура окружающей среды, ºС
    - относительная влажность, %, не более
    - атмосферное давление, кПа

    от +10 до +35
    90 при +25 °С
    от 70 до 106,7
    Входное сопротивление:
    - входа измерения тока, Ом, не более
    - входа измерения напряжения, кОм, не менее
    - входа измерения частоты, кОм, не менее

    200
    5
    5
    Степень защиты корпуса IP 40
    Время установления рабочего режима, мин, не более 15
    Средний срок службы, лет 15
    Средняя наработка на отказ, ч 80 000
  • Комплект поставки ПТНЧ-М

    Наименование Количество
    1 Преобразователь измерительный - калибратор ПТНЧ-М в выбранном исполнении 1
    2 Комплект принадлежностей 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
  • Модификации ПТНЧ-М

    Подберите модификацию по параметрам

    Исполнение
    Класс точности
