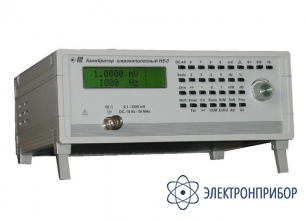

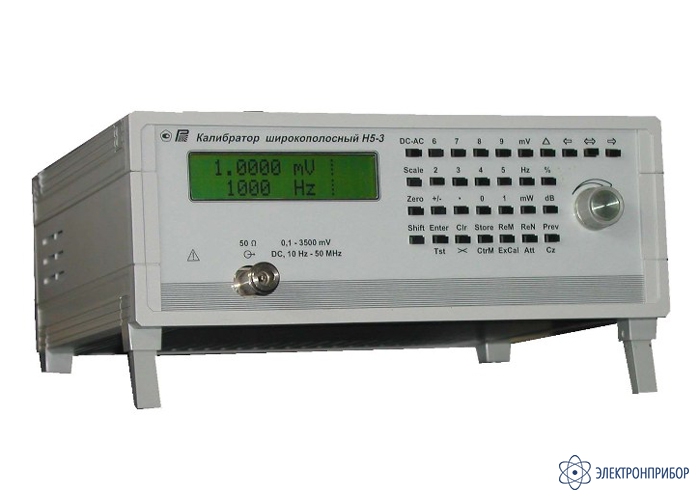

Н5-3 — калибратор переменного напряжения однополосный
Код товара: 33643-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
20769-14 до 17.06.2029
Назначение калибратора переменного напряжения однополосного Н5-3:
Калибратор переменного напряжения широкополосный Н5-3 предназначен для воспроизведения напряжения переменного тока синусоидальной формы в широком диапазоне частот при поверке и калибровке вольтметров переменного тока. Дополнительной функцией прибора является воспроизведение напряжения постоянного тока любой полярности. Выход прибора рассчитан на подключение соединителей коаксиального 50-омного тракта размером 7/3 мм. Выходное напряжение нормируется при подключении нагрузки сопротивлением 50 Ом.
Описание калибратора переменного напряжения однополосного Н5-3:
Прибор обеспечивает плавное регулирование выходного напряжения (режим редактирования) с вычислением отклонения от исходного (номинального) значения в процентах. Этот режим предназначен для проверки стрелочных приборов.
Прибор обеспечивает запоминание и воспроизведение последовательности значений напряжения и частоты (режим программирования).
Прибор имеет последовательный интерфейс, отвечающий требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИС), RS-232C (EIA-232D, V.24). Интерфейс обеспечивает установку выходного напряжения и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу.
-
-
Технические характеристики калибратора переменного напряжения однополосного Н5-3:
Диапазон воспроизведения Предел допускаемой основной погрешности при Т=Тк ± 5°С,
±% отV на частотах:10 - 20 Гц 20 - 40 Гц 40 Гц - 100 кГц 0.1 - 1 МГц 1 - 3 МГц 3 - 5 МГц 5 - 10 МГц 15, 20, 30 МГц 50 МГц Воспроизведение напряжения переменного тока С дополнительным внешним аттенюатором "40 дБ" 3 – 110 мкВ 0.8 0.8 0.8 0.8 1,0 1,0 1,3 нн нн Основной выход 0.1000 – 1.0999 мВ 0.8 0.8 0.5 0.8+1 0.8 1,0 1,0 2,0 4 1.100 – 10.999 мВ 0.8 0.5 0.5 0.8 0.8 0.8 1,0 1,3 2 11.00 – 109.99 мВ 0.5 0.5 0.5 0.5 0.5 0.8 0.8 1,0 2 110.00 – 329.9 мВ 0.5 0.3 0.3 0.3 0.5 0.8 0.8 1 1,3 330 мВ – 1,1 В 0.5 0.3 0.2 0.3 0.3 0.5 0.5 0,8 1,3 1,1 – 3,5 В 0.5 0.3 0.2 0.3 0.3 0,3 0.5 0,8 1,3 U – установленное значение напряжения;
Дополнительная погрешность в режиме с внешним аттенюатором с номинальным ослаблением 40 дБ не более: ±(0.1% от Uвых + 1 мкВ);
Uвых – выходное напряжение аттенюатора;
Тк – температура калибровки.Диапазон воспроизведения Предел допускаемой основной погрешности при Т=Тк±5°С, ± Воспроизведение напряжения постоянного тока ± (0.1000 - 1.0999 мВ) 0.2 % от U + 3 мкВ ± (01.100 - 10.999 мВ) 0.15 % от U + 3 мкВ ± (011.00 - 109.99 мВ) 0.1 % от U + 5 мкВ ± (0110.0 - 3500.0 мВ) 0.07% от U + 50мкВ Примечание: Указанные значения погрешности нормируются:
- без учета шунтирующего действия входного сопротивления приборов, подключаемых к выходу калибратора или аттенюатора;
- с нагрузкой и аттенюатором из комплекта поставки прибора, нн – значение погрешности не нормируется.Погрешность установки частоты выходного напряжения 2…3% Прибор обеспечивает установку выходного напряжения путем пересчета задаваемых значений (режимы обработки вводимых данных) мощности в милливаттах на нагрузке 50 Ом мощности в децибелах к милливатту на нагрузке 50 Ом абсолютного (в милливольтах) отклонения относительно текущего уровня напряжения на выходе калибратора отклонения в процентах относительно текущего уровня напряжения на выходе калибратора отношения в процентах к текущему уровню на выходе калибратора отношения в децибелах к текущему уровню на выходе калибратора Интерфейс RS-232C (EIA-232D, V.24) Напряжение питающей сети (220±22)В частотой (50±1)Гц Мощность, потребляемая прибором не более 60ВА Масса не более 5 кг Габаритные размеры 291х108х260 мм Температура окружающего воздуха от 5 до 40°С Относительная влажность до 90% при температуре 25°С и до 70% при температуре до 40°С -
Комплект поставки Н5-3
№ Наименование Количество 1 Калибратор переменного напряжения однополосный Н5-3 1
