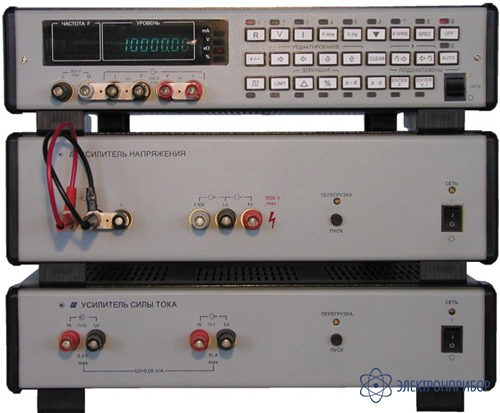

Н4-6 — калибратор универсальный

Код товара: 51080
  • 16690-13

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      16690-13 до 23.10.2029

    • Реестр промышленной продукции РФ

      40\1\2021

    Описание калибратора универсального Н4-6:

    Калибратор универсальный Н4-6 - прецизионный прибор, предназначенный для поверки, калибровки и исследований широкой номенклатуры приборов и устройств, как в составе автоматизированных систем (с приборными интерфейсами RS-232C и IEEE 488), так и автономно.

  • Технические характеристики калибратора универсального Н4-6:

    Воспроизведение напряжений постоянного тока
    Диапазон до ±1000В
    Предел допускаемой основной погрешности, (% от U + % от Uп)
    Поддиапазон Uп За 90 дней, t=(tk ± 1)°C За 1 год, t=(23 ± 5)°C За 3 года, t=(23 ± 5)°C
    0,2 V 0,0015 + 2,0 мкВ 0,0025 + 2,0 мкВ 0,005 + 2,0 мкВ
    2 Va* 0,0015 + 0,0005 0,0025 + 0,001 0,005 + 0,002
    2 V 0,0015 + 0,0002 0,0025 + 0,00025 0,005 + 0,0003
    20 V 0,001 + 0,00015 0,002 + 0,0002 0,005 + 0,0005
    200 V 0,0025 + 0,00025 0,0035 + 0,00035 0,006 + 0,0006
    1000 V 0,0025 + 0,0005 0,0035 + 0,0005 0,006 + 0,0012
    Воспроизведение напряжений переменного тока синусоидальной формы
    До 500 В в диапазоне 0,1 Гц – 20 кГц
    До 700 В в диапазоне 0,1 Гц – 10 кГц
    Поддиапазон Un Частотный диапазон Предел допускаемой основной погрешности, ±(% от U + % от Un)
    За 1 год, t=(23±5)°C За 3 года, t=(23±5)°C
    0,2 V 2 V, 20 V 0,1 Гц – 20 кГц 0,015 + 0,0015 + 30 мкВ 0,03 + 0,003 + 30 мкВ
    21 - 50 кГц 0,025 + 0,0025 + 35 мкВ 0,04 + 0,004 + 35 мкВ
    51 - 100 кГц 0,04 + 0,004 + 40 мкВ 0,055 + 0,0055 + 40 мкВ
    200 V 0,1 Гц – 20 кГц 0,025 + 0,0025 0,04 + 0,004
    21 - 50 кГц 0,04 + 0,004 0,055 + 0,0055
    51 - 100 кГц 0,05 + 0,005 0,065 + 0,0065
    1000 V 0,1 Гц – 10 кГц 0,04 + 0,004 0,05 + 0,005
    Воспроизведение силы постоянного тока
    Диапазон до ±10 А
    Поддиапазон Iп Предел допускаемой основной погрешности, ±(% от I + % от Iп)
    1 год, t=(23±5)°С 3 года, t=(23±5)°С
    0,2 mA 0,005 + 0,002 0,01 + 0,003
    2 mA 0,005 + 0,002 0,01 + 0,003
    20 mA 0,005 + 0,002 0,01 + 0,003
    200 mA 0,008 + 0,002 0,013 + 0,003
    2 A 0,01 + 0,004 0,015 + 0,005
    10 A 0,03 + 0,02 0,04 + 0,02
    Воспроизведение сопротивлений постоянному току в декадных точках от 10 Ом до 10 Мом
    Воспроизведение отклонений, в том числе в процентах, от установленного значения воспроизводимого параметра в автоматизированные системы и комплексы многоцелевого назначения на основе приборного интерфейса последовательного типа RS-232С (СТЫК С2-ИС) и КОП (IEEE 488).
    Воспроизведение тока синусоидальной формы
    До 2 А в диапазоне частот от 0,1 Гц до 10 кГц
    До 10 А в диапазоне частот 0,1 Гц – 5 кГц
    Поддиапазон Iп Диапазон Предел допускаемой основной погрешности, ±(% от I + % от Iп)
    за 1 год, t = (23 ±5)°С, на частотах
    0,1 – 1000 Гц 1,1 – 5 кГц 5,1 – 10 кГц
    0,2 mA 0,1 нА – 0,2 мА 0,05 + 0,01 0,1 + 0,05 0,5 + 0,25
    2 mA 1 нА – 2 мА 0,05 + 0,005 0,08 + 0,01 0,25 + 0,05
    20 mA 10 нА – 20 мА 0,05 + 0,005 0,08 + 0,01 0,25 + 0,05
    200 mA 100 нА – 200 мА 0,05 + 0,005 0,08 + 0,01 0,25 + 0,05
    2 A 1 мкА – 2 А 0,08 + 0,01 0,15 + 0,015 0,5 + 0,05
    10 A 10 мкА – 20 А 0,1 + 0,02 0,5 + 0,05 -
    При трехгодичном межповерочном интервале погрешность увеличивается на 25%
    Воспроизведение сопротивлений постоянному току
    Диапазон в декадных точках от 10 Ом до 10 МОм
    Номинальное значение сопротивления R Предел допускаемой основной погрешности, %, t = (23±5)°С
    1 год 3 года
    10 Ом, 100 Ом, 1 кОм, 10 кОм, 100 кОм 0,003 0,005
    1 МОм 0,02 0,04
    10 МОм 0,03 0,05
    Параметр Значение
    Общие характеристики
    Напряжение питающей сети 220±22 В частотой 48-52 Гц
    Мощность, потребляемая
    Калибратором Н4-6 не более 70 ВА
    Усилителем напряжения не более 150 ВА
    Усилителем силы тока не более 150 ВА
    Масса
    Калибратора не более 8,5 кг
    Усилителя напряжения не более 9,8 кг
    Усилителя силы тока не более 8,8 кг
    Габаритные размеры
    Калибратора и усилителя силы тока 368х100х485 мм
    Усилителя напряжения 368х115х490 мм
    Температура окружающего воздуха от 5 до 40°С
    Относительная влажность до 80% при температуре +25°С
    tk - температура калибровки
    *-поддиапазон "2 Vа " (2 V – активный) допускает нагрузку до 20 мА и реализуется в режиме воспроизведения напряжения постоянного тока с четырёхпроводным выходом (включена кнопка "4 WIRE")

  • Комплект поставки Н4-6

    № Наименование Количество
    1 Калибратор универсальный Н4-6 1
    2 Усилитель напряжения 1
    3 Усилитель силы тока 1
