ПНТЭ-36 , ПНТЭ 36, ПНТЭ36

Калибраторы напряжения и силы тока

ПНТЭ-36 — комплект преобразователей напряжения

Код товара: 49496
  • 59608-15

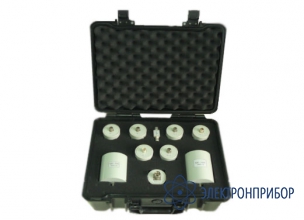

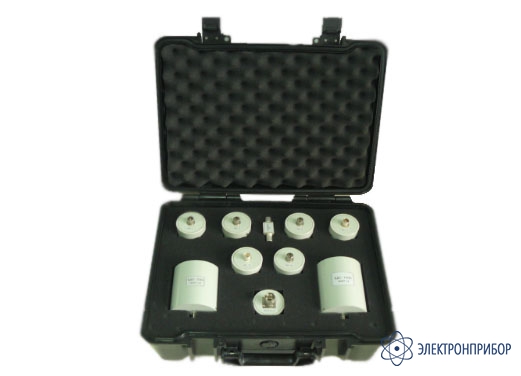

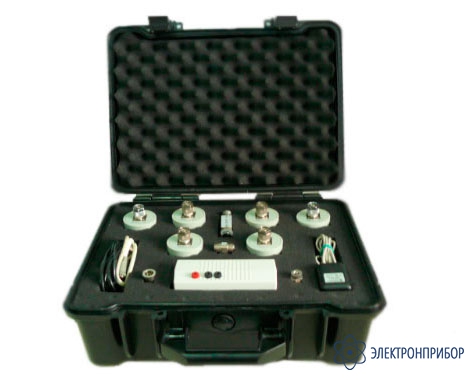

    Комплект преобразователей напряжения ПНТЭ-36 Комплект преобразователей напряжения ПНТЭ-36 Комплект преобразователей напряжения ПНТЭ-36
    3 варианта исполнения

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      59608-15 до 14.10.2024

    Назначение комплекта преобразователей напряжения ПНТЭ-36:

    Средства измерений «Комплект преобразователей напряжений термоэлектрических ПНТЭ-36» предназначены для точного измерения среднеквадратических значений переменных напряжений в диапазонах уровней и частот от 1 мВ до 1100 В и от 10 Гц до 1 МГц соответственно.

    Применяюся в качестве вторичных эталонов при поверке тех средств измерений (вольтметров и термокомпараторов) и средств воспроизведений (калибраторов) переменных напряжений, которым в соответствии с ГОСТ 8.648-2008 приписана точность, соответствующая точности эталонов 1 разряда.

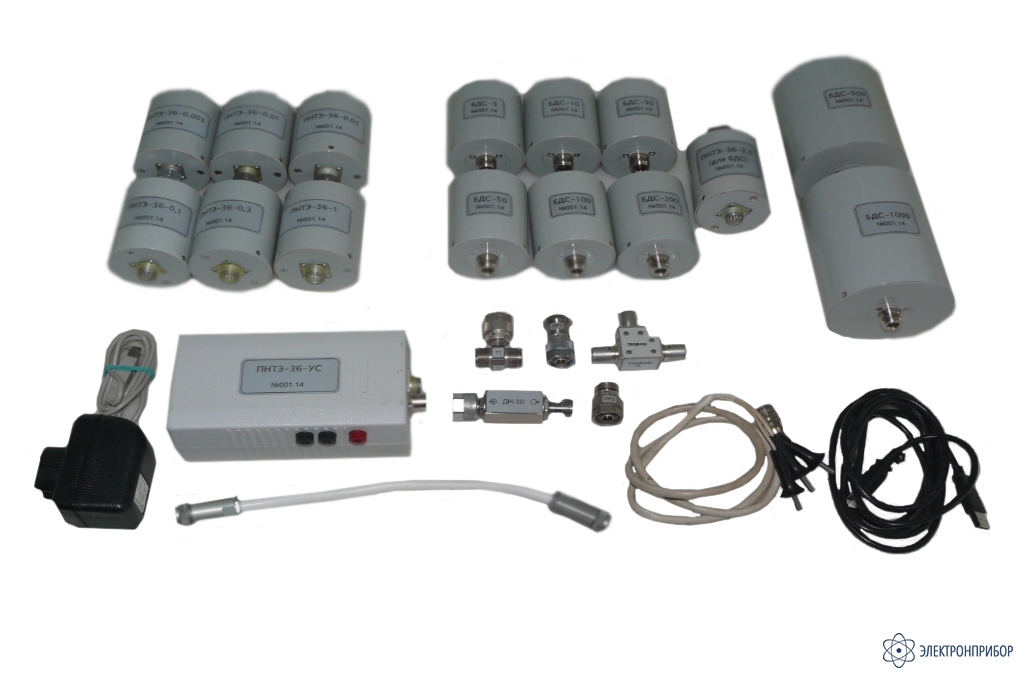

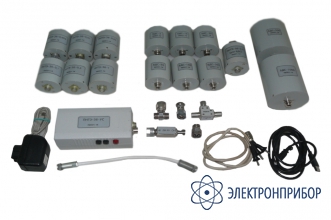

    «Комплект преобразователей напряжений термоэлектрических ПНТЭ-36» содержит набор из 14 шт. электронных модулей термокомпараторов (П1-П14), используемых в качестве устройств разновременного сравнения среднеквадратического значения переменного напряжения сигнала с регулируемым напряжением, воспроизводимым вспомогательным источником высокостабиль-ного постоянного напряжения (калибратором). Каждый из используемых модулей термо-компараторов рассчитан на определенный поддиапазон напряжений сигнала.  Модули П7-П14, рассчитанные на сигналы повышенного уровня (от 3В до 1000 В), состоят из двух сочленяемых разъемами блоков (входного блока БДС и термоэлектрического блока ПП1), сочленяемых с помощью разъемов. Модули П1-П6, расчитанные на сигналы небольшого уровня (от 1 мВ до 1 В), состоят из двух сочленяемых разъемами блоков (входного блока БДУ и термоэлектрического блока ПП1).

    Термоэлектрический блок ПП1 рассчитан на номинальный уровень тока сигнала 5 мА. Он содержит сигнальный термоэлемент (ТЭ1), состоящий из подогревателя, обладающего чисто активным сопротивлением (500 Ом), и термопары, вырабатывающей трмо ЭДС, пропорциональную активной мощности, которая попеременно от источников постоянного и переменного напряжений поступает на подогреватель ТЭ1 через входной разъем блока ПП1. Выходной сигнал блока ПП1, уровень которого пропорционален активной мощности сигнала, формируется внутри блока ПП1 следящей системой взаимообратного преобразования, в которой использован второй идентичный термоэлемент ТЭ2, фильтр нижних частот, квадрирующее ус-тройство, прецизионный усилитель постоянного тока с глубокой обратной связью, многораз-рядный аналого-цифровой преобразователь. Термоэлемнты ТЭ1 и ТЭ2 выполнены по интеграл-ьной технологии на единой подложке микросхемы ДТПС-1, чем обеспечена высокая иден-тичность их характриистик и высокая стабильность передаточной характеристики блока ПП1. Термоэлектрический блок ПП1 используется: - в диапазоне напряжений сигнала от 1 мВ до 1 В - вместе с одним из 6-ти входных блоков добавочных усилителей ( БДУ-0,003; БДУ-0,01; БДУ-0,03; БДУ-0,1; БДУ-0,3; БДУ-1) - в диапазоне напряжений от 1 В до 1000 В - вместе с одним из 8-ми входных блоков добавочных сопротивлений (БДС-3; БДС-10; БДС-30; БДС-50; БДС-100; БДС-300; БДС-500 и БДС-1000).

    Каждый из блоков добавочных сопротивлений БДС, содержит проходной резистор, обладающий чисто активным сопротивлением. При соединении двух блоков добавочное сопротивление включается последовательно с подогревателем микросхемы ДТПС-1 блока ПП1, ослабляет сигнал напряжения и обеспечивает номинальный входной ток, равный 5 мА.
    Каждый из 8-ми входных блоков БДС , рассчитан на определенный поддиапазон уровней сигнала, определяемый номинальным напряжением Uп , обозначенным на корпусе БДС.

      Каждый из 6-ти блоков добавочных усилителей БДУ содержит широкополосный усили-тель, снабженный каналом стабилизации нулевого уровня. Блоки БДУ имеют повышенное входное сопротивление (около 10 МОм) и небольшую входную емкость (около 10 пФ). Коэффициент усиления Ку усилителя составляет: Ку =300 для П1 (1мВ-3 мВ); Ку =100 для П2 (3мВ-10 мВ); Ку =30 для П3 (10мВ-30 мВ); Ку =10 для П4 (30мВ-100 мВ);Ку =3 для П5(100мВ-300 мВ); Ку =1 для П6 (0,1-1В).

      Выход усилителя соединен с выходным разъемом, через который при сочленении блока БДУ с термоэлектрическим блоком ПП1 сигнал с выхода усилителя поступает на сигнальный подогреватель микросхемы ДТПС-1.
    Каждый из 6-ти модулей П1-П6 рассчитан на определенный поддиапазон уровней сигнала, определяемый номинальным напряжением Uп , обозначенным на корпусе блока БДУ.

  • Комплект преобразователей напряжений термоэлектрических ПНТЭ-36:

    Тип модуля термопреобразователя  Номинальное входное напряжение, В Составные блоки модуля Обозначение
    ПНТЭ-36-0,003 0,003 БДУ-0,003+ ПП1 П1
    ПНТЭ-36-0,01 0,01 БДУ-0,01+ ПП1 П2
    ПНТЭ-36-0,03 0,03 БДУ-0,03+ ПП1 П3
    ПНТЭ-36-0,1 0,1 БДУ-0,1+ ПП1 П4
    ПНТЭ-36-0,3 0,3 БДУ-0,3+ ПП1 П5
    ПНТЭ-36-1 1 БДУ-1+ ПП1 П6
    ПНТЭ-36-2 2 Одиночный блок ПП1
    ПНТЭ-36-3 3 БДС-3+ПП1 П7
    ПНТЭ-36-10 10 БДС-10+ПП1 П8
    ПНТЭ-36-30 30 БДС-30+ПП1 П9
    ПНТЭ-36-50 50 БДС-50+ПП1 П10
    ПНТЭ-36-100 100 БДС-100+ПП1 П11
    ПНТЭ-36-300 300 БДС-300+ПП1 П12
    ПНТЭ-36-500 500 БДС-500+ПП1 П13
    ПНТЭ-36-1000 1000 БДС-1000+ПП1 П14

    Технические характеристики комплекта преобразователей напряжения ПНТЭ-36:

    Параметр Значение
    Диапазон измеряемых сигналов напряжений, не менее От 0,001 до 1000 В
    Диапазон частот сигналов, не менее От 10 Гц до 1 МГц
    Номинальные входные напряжения сигнала модулей термопреобразователей малого уровня П1;П2;П3;П4;П5;П6 0,003; 0,01; 0,03; 0,1; 0,3; 1 В
    Номинальные входные напряжения сигнала модулей термопре-образователей большого уровня П7;П8;П9;П10;П11;П12;П13;П14 3; 10; 30;50; 100; 300; 500; 1000 В
    Диапазон рабочих частот для каждого из модулей П1;П2;П3;П4; П5;П6; П7;П8; П9; П10, П11 термопреобразователей, используемых в диапазоне уровней напряжений от 0,001 до 100 В От 10 Гц до 1 МГц
    Диапазон рабочих частот для каждого из модулей термопреобразо вателей П12;П13; П14, используемых о в диапазоне уровней напряжений от 300 до 1000 В, не менее От 10 Гц до 0,1 МГц
    Номинальное выходное напряжение каждого модуля термопреобразователя 1000 мВ
    Входное сопротивление Rвх и емкость Свх термопреобразователей малого уровня П1;П2;П3;П4;П5;П6 Rвх > 10 МОм, Свх <15 пФ
    Масса Блока преобразования – менее 0,3 кг;
    АС-DC адаптера – менее 0,3 кг ,
    Промежуточного модуля питания– менее 0,3 кГ
    Входное сопротивление Rвх (кОм) и емкость Свх (пФ) термопреобразователей большого уровня (номинальный входной ток (5 ±1) мА)
    ПП1; П7;
    П8; П9;
    П10; П11;
    П12; П13;
    П14    		 Емкость Свх<10 пФ
    Rвх соответственно:

    0,4±0,1; 0,5±0,1
    1,8±0,2; 5±1
    9±1 18±2
    50±10; 90±10
    180±20
    Допускаемая перегрузка, не менее
    для П1-П6
    для П7-П13
    для П14
    10 В
    2-х кратная
    20%
    Напряжения питания модулей преобразования от сетевого (220В, 50 Гц) адаптера БПС5-0,5, входящего в комплект поставки Плюс (5±0,5) В
    Масса, не более
    модулей П1-П13
    модуля П14
    1,3 кг
    2,5 кг
    Время предварительного прогрева 30 мин.
    Потребляемая из сети мощность 15 ВА
    Нормальные и рабочие условия эксплуатации
    температура окружающего воздуха
    относительная влажность воздуха
    атмосферное давление


    Механические вибрации    		 Гр.2 ГОСТ 22261-94
    (20±5)?С
    до 85% при 20?С
    84 – 106 кПа
    (630 – 795 мм рт. ст.)

    отсутствуют

    Пределы допускаемых значений погрешностей сравнения напряжений для модулей комплектов преобразователей ПНТЭ-36:

    Тип модуля преобразователя и уровень испытательного сигнала Uвх Пределы допускаемой относительной погрешности ± ?fх10-6сравнения сигналов постоянного и перемнного напряжений, имеющих одинаковый среднеквадратический уровень, при частоте переменного напряжения, равной f
    f Гц f кГц f МГц
    10 20 40 1 10 20 50 100 1
    ПНТЭ-36-0,003(П1)
    Uвх= UП = 3 мВ    		 1000 500 500 500 500 500 1000 1000 5000
    ПНТЭ-36-0,01 (П2)
    Uвх= UП = 10 мВ    		 500 300 300 300 300 300 300 300 1500
    ПНТЭ-36-0,03 (П3)
    Uвх= UП = 30 мВ    		 200 150 100 100 100 100 150 200 1000
    ПНТЭ-36-0,1 (П4)
    Uвх= UП = 100 мВ    		 70 50 50 50 50 50 50 50 200
    ПНТЭ-36-0,3 (П5)
    Uвх= UП = 300 мВ    		 70 50 30 30 30 30 50 50 200
    ПНТЭ-36-1 (П6)
    Uвх= 0,5UП = 500 мВ    		 50 30 15 15 15 15 25 30 100
    ПНТЭ-36-1 (П6)
    Uвх= UП = 1 В    		 50 30 15 15 15 15 25 30 100
    ПНТЭ-36-2 (ПП1)
    Uвх= UП = 2 В    		 50 30 15 15 15 15 25 30 100
    ПНТЭ-36-3 (П7)
    Uвх= UП = 3 В    		 50 30 15 15 15 15 25 30 100
    ПНТЭ-36-10 (П8)
    Uвх= UП =10 В    		 50 30 15 15 15 15 25 30 100
    ПНТЭ-36-30 (П9)
    Uвх= UП = 30 В    		 50 30 15 15 15 15 25 30 100
    ПНТЭ-36-50 (П10)
    Uвх= UП = 50 В    		 50 30 15 15 15 15 30 30 100
    ПНТЭ-36-100 (П11)
    Uвх= UП = 100 В    		 50 30 15 15 15 15 30 40 125
    ПНТЭ-36-300 (П12)
    Uвх= UП = 300 В    		 50 40 30 30 30 30 40 80 Не нормируется
    ПНТЭ-36-500 (П13)
    Uвх= UП = 500 В    		 50 40 30 30 30 30 80 100
    ПНТЭ-36-1000 (П14)
    Uвх= 1000 В    		 100 40 30 30 30 30 80 200

  • Комплект поставки ПНТЭ-36

    № Наименование Количество
    1 Комплект преобразователей напряжения ПНТЭ-36 (в зависимости от выбранной модификации) 1
