ПНТЭ-35, ПНТЭ35, ПНТЭ 35

Калибраторы напряжения и силы тока

ПНТЭ-35 (0,3-30 В) — комплект преобразователей напряжения (диапазон уровней сигнала среднего уровня)

Код товара: 49452
  • 44718-10
    Является модификацией ПНТЭ-35

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      44718-10 до 24.07.2021

    Описание комплекта преобразователей напряжения ПНТЭ-35:

    Комплект преобразователей напряжения термоэлектрических ПНТЭ-35 предназначен для точного измерения среднеквадратических значений переменных напряжений в диапазоне уровней от 3 мВ до 1100 В и в диапазоне частот от 10 Гц до 200 МГц. Основная погрешность измерений не выходит за пределы ±0,01% в диапазоне частот от 20 Гц до 100 кГц.

    Применяется при контроле характеристик радиоэлектронной аппаратуры, каналов связи и компонентной базы микроэлектроники, а также при поверке приборов. Комплекты преобразователей напряжения термоэлектрических ПНТЭ-35, прошедшие дополнительную поверку в аккредитованных метрологических службах на соответствие требованиям, предъявляемым ГОСТ 8.458-82 к образцовым средствам измерений (ОСИ, или эталонам), могут использоваться в качестве эталонов 1-го или 2-го разряда при поверке приборов, осуществляемой в соответствии с общероссийской поверочной схемой для средств измерения переменного напряжения (ГОСТ 8.648-2008)

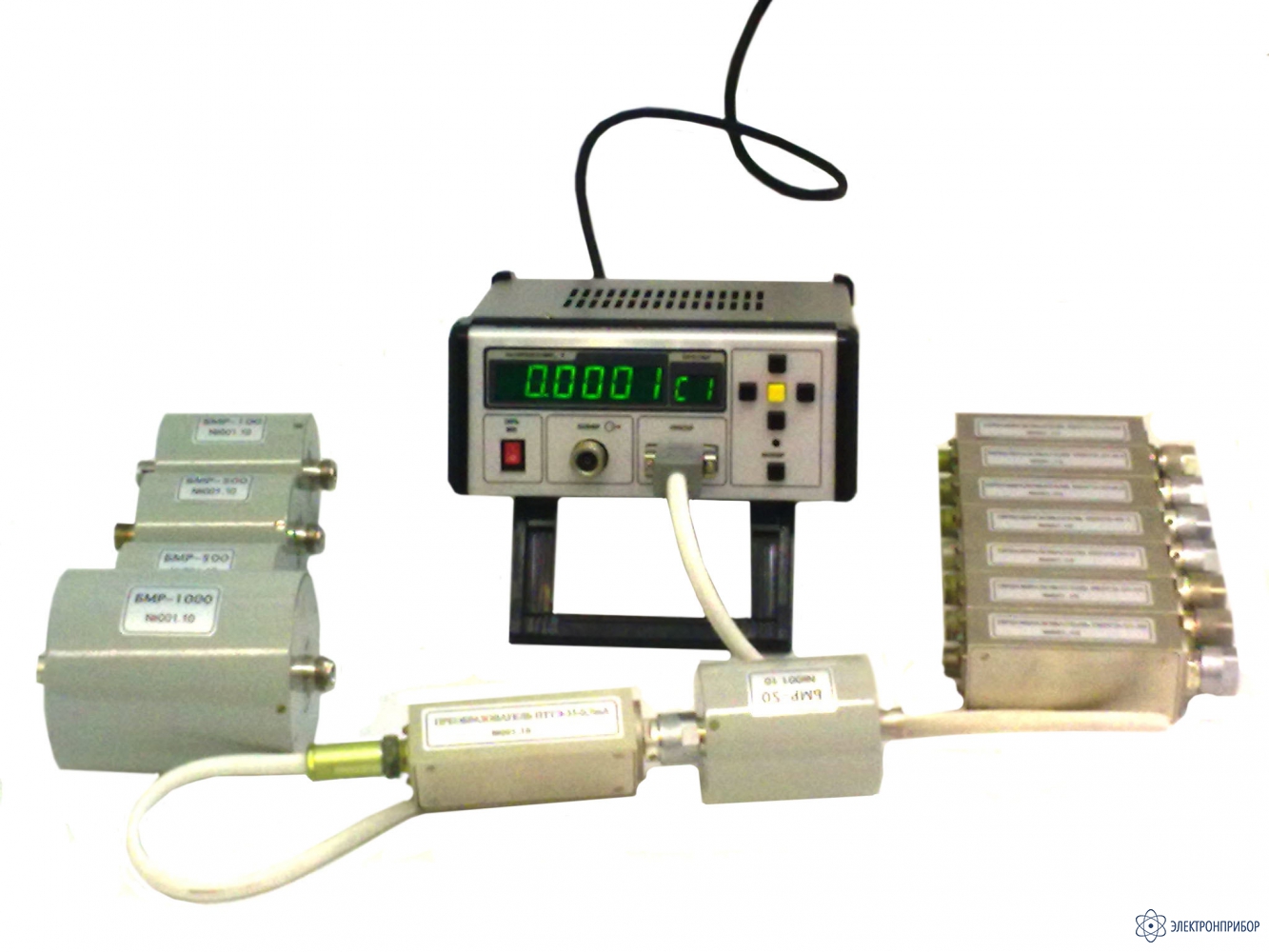

    Комплект ПНТЭ-35 содержит набор модулей термоэлектрического преобразования напряжений, каждый из которых рассчитан на определенный диапазон уровней сигнала, а также измерительный блок ПНТЭ-35-00, который работает под управлением микропроцессора. Модули преобразования построены на основе пленочного термопреобразователя, содержащего подогреватель и многоэлементную термопару, выходное напряжение которой пропорционально мощности сигнала, рассеиваемой на подогревателе. Каждый из 7-ти модулей П1-П7, рассчитанных на небольшие уровни сигнала (до 45 В), выполнен в виде одного блока. Каждый из 5-ти модулей С1-С5, рассчитанных на повышенные уровни сигнала (в диапазоне от 25 до 1100 В), выполнен в виде двух составных блоков - блока масштабного резистора БМР, осуществляющего первичное преобразование напряжения сигнала в пропорциональное значение тока и блока ПТТЭ-35-0,7мА (модуль ПП), осуществляющего термоэлектрическое преобразование выходного тока блока БМР в постоянное напряжение. В блоке ПНТЭ-35-00 расположены цифровой микровольтметр и многозначная мера высокостабильного постоянного опорного напряжения программируемого уровня, воспроизводимого на выходе калибратора.

    Применяемый при выполнении измерений модуль используется в качестве устройства разновременного сравнения (компаратора) уровней сигнала и опорного напряжения по критерию одинакового теплового действия на подогреватель термопреобразователя. О равенстве двух напряжений судят по одинаковым показаниям цифрового индикатора микровольтметра блока ПНТЭ-35-00, фиксирующего выходное напряжение термопары.

    Модуль преобразователя тока ПНТЭ-35-0,7мА может использоваться отдельно от блоков БМР в качестве термокомпаратора переменного тока. Предусмотрена поставка изделия ПНТЭ-35 в составе, не содержащем измерительного блока ПНТЭ-35-00. При таком использовании к выполнению измерений привлекается вспомогательное оборудование в виде внешнего цифрового микровольтметра и внешнего калибратора постоянного напряжения.

  • Технические характеристики комплекта преобразователей напряжения ПНТЭ-35:

    Параметр Значение
    Диапазон уровней напряжений сигналов   От 0,003 до 1100 В
    Диапазон частот сигналов   От 10 Гц до 200 МГц
    Номинальные входные напряжения сигнала модулей термопреобразователей
    одиночных П1;П2;П3;П4;П5;П6;П7
    составных С1;С2;С3;С4;С5

    0,01; 0,1; 0,5; 1; 3; 10; 30 В
    50; 100; 300; 500;1000 В
    Диапазон рабочих частот для каждого модуля преобразователя
    для П1
    для П2
    для П3; П4; П5
    для П6; П7
    для C1 и C2
    для С3; С4; С5

    10 Гц-1 МГц
    10 Гц-10 МГц
    10 Гц-200 МГц
    10 Гц-30 МГц
    10 Гц-1 МГц
    10 Гц-100 кГц
    Номинальное выходное напряжение каждого модуля термопреобразователя   1500 мВ
    Погрешность* асимметрии модулей термопреобразователей   ±0,03%
    Пределы допускаемой основной погрешности* измерения нап-ряжений в нормальной области частот 20 Гц-20 кГц  ±0,01%
    Погрешность* измерения напряжений в рабочих областях частот, не более
    в диапазоне 10 -20 Гц
    в диапазоне 20 Гц-50 кГц
    в диапазоне 50 -100 кГц
    в диапазоне 0,1-1 МГц
    в диапазоне 1-10 МГц
    в диапазоне 10-30 МГц
    в диапазоне 30-100 МГц
    в диапазоне 100-200 МГц

    ±0,15%
    ±(0,01-0,02)%
    ±(0,01-0,05)%
    ±(0,03-0,1)%
    ±(0,1-0,3)%
    ±0,15%
    ±1,5%
    ±5%
    Характеристики модуля термопреобразователя тока ПНТЭ-35-0,7 мА на номинальный входной ток сигнала 0,7мА.
    диапазон токов сигнала
    диапазон частот
    погрешность* преобразования, не более




    0,2-1 мА


    10 Гц-1 МГц
    ±0,15% до 20 Гц;
    ±0,01% до 100 кГц;
    ±0,1% до 1 МГц
    Диапазон выходных постоянных напряжений калибратора, встроенного в блок ПНТЭ-35-00   От ±10 мВ до ±30 В с дискретностью 10 мкВ и 100 мкВ
    Пределы допускаемой основной погрешности* выходного напряжения калибратора блока ПНТЭ-35-00   ±(0,003%+5 мкВ)
    Напряжение питания измерительного блока ПНТЭ-35-00  Сеть ( 220±22 )В
    Масса, не более
    измерительного блока
    модулей П1-П7
    модулей С1-С4
    модуля С5
    2,5 кг
    0,5 кг
    0,7 кг
    1,5 кг
    Габариты измерительного блока БИ-35   230х181х79 мм

  • Комплект поставки ПНТЭ-35 (0,3-30 В)

    № Наименование Количество
    1 Комплект преобразователей напряжения (диапазон уровней сигнала среднего уровня) ПНТЭ-35 (0,3-30 В) 1
