Срок действия
свидетельства об утверждении типа СИ истёк или данные
устарели.
Утверждение типа и возможность метрологической поверки СИ
распространяется на СИ, выпущенные в пределах срока действия
свидетельства.

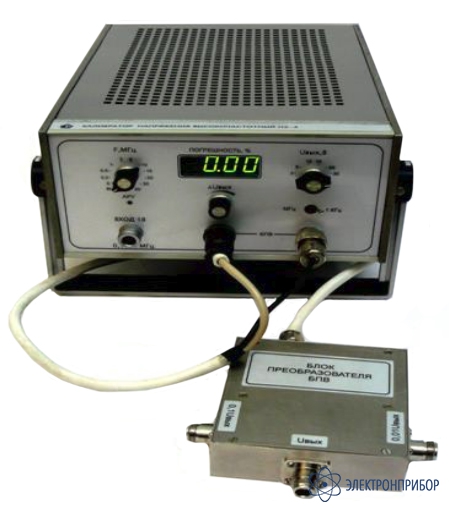

Назначение калибратора напряжения высокочастотного Н5-4:
Калибратор напряжений высокочастотный Н54 служит для воспроизведения напряжений и используется в диапазоне напряжений и частот от 0,03 В до 30 В и от 1 кГц до 50 МГц соответственно при поверке средств измерений и при контроле радиотехнической аппаратуры в качестве высокостабильной регулируемой многозначной меры высокочастотного переменного напряжения Выходное напряжение калибратора Н54 стабилизировано по среднеквадратическому уровню встроенной в прибор системой автоматического регулирования. Уровень сигнала на разъемах "Uвых", "0,1 Uвых" и "0,01Uвых", по командам оператора может изменяться дискретно переключателем "Uвых, В" и плавно ручкой "0394Uвых", при этом частоту сигнала можно изменять переключателем "f, МГц".
Области применения Калибратора напряжения высокочастотного Н54:
Поверка и калибровка средств измерения переменного напряжения и переменного тока;
Проверка амплитудно частотных характеристик измерительных приборов, систем и каналов связи, комплексной радиоэлектронной аппаратуры.
Технические характеристики калибратора напряжения высокочастотного Н5-4:
Наименование характеристики
Значение характеристики
В режиме №1 при работе от внутреннего генератора
В режиме №2 при работе от внешнего задающего генератора
Напряжения на выходе делителя D1, подключенного к разъему «Uвых/10» , В
0,03-0,3 В
0,03-0,3 В
Предел допускаемой основной погрешности основного выхода калибратора «Uвых» на опорной частоте 1 кГц
±0,1% при Uвых=15; 20; 30 В;
±0,2% при Uвых=10; 5 В;
±0,4% при Uвых=3 В
±0,1% при Uвых=15; 20 В;
±0,2% при Uвых=10; 5 В;
±0,4% при Uвых=3 В
Предел допускаемой основной погрешности дополнительного выхода калибратора «Uвых/10» на опорной частоте 1 кГц
±0,3% при Uвых=3; 2;1,5 В;
±0,4% при Uвых=1; 0,5 В;
±0,6% при Uвых= 0,3 В
±0,3% при Uвых= 2;1,5 В;
±0,4% при Uвых=1; 0,5 В;
±0,6% при Uвых= 0,3 В
Предел допускаемой основной погрешности дополнительного выхода калибратора «Uвых/6» на опорной частоте 1 кГц
±0,3% при Uвых=5; 3,3; 2,5 В;
±0,4% при Uвых=1,666 и 0,833В
±0,6% при Uвых= 0,5 В
±0,3% при Uвых=5; 3,3; 2,5В;
±0,4% при Uвых=1,666 и 0,833В
±0,6% при Uвых= 0,5 В
Предел допускаемой основной пог-решности на выходе делителя D1, подключенного к разъему «Uвых/10» на опорной частоте 1 кГц
±0,3% при Uвых=0,3; 0,2; 0,15В;
±0,4% при Uвых=0,1 и 0,05 В
±0,6% при Uвых= 0,03 В
±0,3% при Uвых=0,3; 0,2; 0,15В;
±0,4% при Uвых=0,1 и 0,05 В
±0,6% при Uвых= 0,03 В
Изменение уровня сигнала основного выхода «Uвых» при изменении частоты от опорной
±0,1% до 5 МГц;
±0,3% до 20 МГц
±0,5% до 50 МГц
±0,1% до 5 МГц;
±0,3% до 20 МГц;
±0,5% до 30 МГц
Изменение уровня сигнала дополни тельных выходов « Uвых/6» и «Uвых/10» , а также на выходе делителя D1, подключенного к разъему «Uвых/10», при изменении частоты от опорной
±0,2% до 5 МГц;
±0,5% до 20 МГц;
±1,5% до 50 МГц
±0,2% до 5 МГц;
±0,5% до 20 МГц;
±1,5% до 30 МГц
Кратковременная ( в течение 1 минуты) нестабильность уровня сигнала основного выхода «Uвых» В
±0,01% при Uвых=15; 20;30 В;
±0,02% при Uвых=5 и 10В;
±0,05% при Uвых=3 В
±0,01% при Uвых=15; 20 В;
±0,02% при Uвых=5 и 10В;
±0,05% при Uвых=3 В
Кратковременная ( в течение 1 минуты) нестабильность уровня сигнала дополнительного выхода «Uвых/10 »
±0,01% при Uвых=1,5; 2; 3 В;
±0,02% при Uвых=0,5 и 1В;
±0,05% при Uвых=0,3 В
±0,01% при Uвых=1,5; 2 В;
±0,02% при Uвых=0,5 и 1В;
±0,05% при Uвых=0,3 В
Кратковременная ( в течение 1 минуты) нестабильность уровня сигнала дополнительного выходах «Uвых/6 »
±0,01% при Uвых=2,5; 3.3; 5 В;
±0,02% при Uвых=0,5 и 1В;
±0,01% при Uвых=2,5; 3.3; 5 В;
±0,02% при Uвых=0,5 и 1В;
Кратковременная ( в течение 1 минуты) нестабильность уровня сигнала на выходе делителя D1, подключенного к разъему «Uвых/10»
±0,01% при Uвых=0,15;0,2; 0,3В
±0,02% при Uвых=0,05 и 0, 1В
±0,05% при Uвых=0,03В
±0,01% при Uвых=0,15;0,2; 0,3В
±0,02% при Uвых=0,05 и 0, 1В
±0,05% при Uвых=0,03 В
Уровень 2-й и 3-й гармоник выходного напряжения
Минус 30дБ до 10 МГц;
Минус 25 дБ до 50 МГц
Минус 25 дБ до 10 МГц;
Минус 20 дБ до30 МГц
Допустимый ток нагрузки основного выхода «Uвых» В
20-30 мА
Минимально допустимое сопротивление нагрузки выходов « Uвых/10» и « Uвых/6»
500 Ом при Uвых=5В; 3 В и 2 В;
100 Ом при Uвых=1,5 В; 1 В; 0,5В; 0,3В
Выходное сопротивление дополнительных выходов « Uвых/10» и«Uвых/6» и делителя D1
