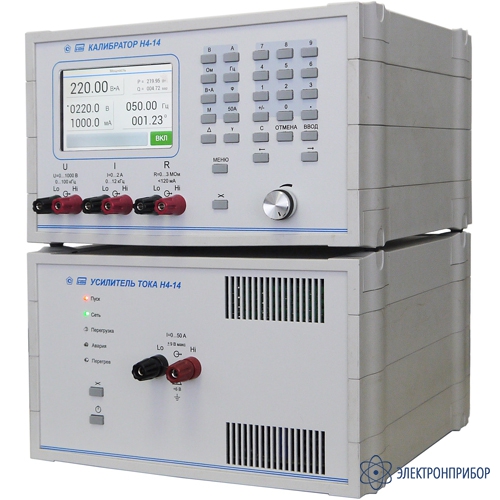

Н4-14 — калибратор универсальный

Код товара: 52238
  • 72066-18

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      72066-18 до 01.08.2029

    • Реестр промышленной продукции РФ

      4114\9\2022

    Сертификаты

    Назначение калибратора универсального Н4-14:

    Калибратор универсальный Н4-14 предназначен для воспроизведения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, фиктивной мощности переменного тока, угла фазового сдвига и могут быть использованы в качестве эталона при поверке и калибровке средств измерений.

    В приборе реализована возможность воспроизведения сигналов с калиброванной частотой, а также сигналов с амплитудной и фазовой манипуляцией. Калибратор состоит из двух блоков: калибратора Н4-14 и усилителя тока Н4-14 обеспечивающего расширение диапазона воспроизведения силы постоянного и переменного тока до 50 А. Входящие в комплект калибратора Н4-14 катушки токовые КТ-400 и КТ-1000 обеспечивают проверку токовых клещей постоянного и переменного тока.

    Калибратор предназначен для калибровки (поверки) электронных (цифровых) и аналоговых электроизмерительных приборов. Обеспечивает мобильность и малое время установления рабочего режима. Прибор воспроизводит:

    • Напряжения постоянного тока от ±1 мкВ до ±1000 В с погрешностью 0.0025...0.005 %;
    • Напряжение переменного тока от 1 мВ до 700 В с частотой 0.01...100 кГц и погрешностью 0.02...0.05 %;
    • Силы постоянного тока от ±1 нА до ±2 А с погрешностью 0.01...0.02 %, с блоком ПНТ-52 до ±50 А с погрешностью 0.1...0.15 %;
    • Силы переменного тока от 10 мкА до 2 А с частотой 10 Гц...10 кГц и погрешностью 0.02...0.05 %, с блоком ПНТ-52 до ±50 А с частотой 10 Гц...1.2 кГц и погрешностью 0.15...0.25 %;
    • Сопротивление от 0,1 Ом до 12 МОм с погрешностью 0.05...0.5 %;
    • Фиктивной мощности переменного тока (имитация комбинированием напряжение, тока и фазы) от 1 Вт до 30 кВт в частотном диапазоне от 40 до 440 Гц с погрешностью 0.15...1.0 % при cos(φ)=1;
    • Сдвиг фазы между двумя синусоидальными сигналами напряжения от 1 мВ...6.4 В с частотой 0.1...440 Гц с погрешностью фазы 0.2º и амплитуды 0.05 %.;
    • Амплитудно- и фазоманипулированных сигналы для проверки устройств ЖД-автоматики и сигнализации.

  • Технические характеристики калибратора универсального Н4-14:

    Параметр Значение
    Диапазон воспроизведений напряжения постоянного тока на пределах (Uп), В:
    4 В
    20 В
    200 В
    1000 В
    ±(0,000001 – 4.500000);
    ±(04.50001 – 25.00000);
    ±(025.0001 – 200,0000);
    ±(200,001 – 1000,000)
    Пределы допускаемой абсолютной основной погрешности воспролизведения напряжения постоянного тока на пределах (Uп), ±(% от U + % от Uп), В:
    4 В
    20 В
    200 В
    1000 В
    0,01+0,003;
    0,01+0,005;
    0,01+0,005;
    0,05+0,005
    Выходное сопротивление калибратора на пределах воспроизведения напряжения постоянного тока на пределах (Uп), Ом:
    4 В;
    20 В;
    200 В;
    1000 В
    0,01;
    0,01;
    0,1;
    1
    Среднеквадратическое значение напряжения шумов и пульсаций в полосе частот от 10 Гц до 300 кГц на выходе калибратора в режиме воспроизведения напряжения постоянного тока на пределах (Uп), мВ:
    4 В
    20 В
    200 В
    1000 В

    1;
    10;
    100;
    300
    Диапазон воспроизведений напряжения переменного тока в диапазоне частот от 10 Гц до 100 кГц на пределах (Uп), В:
    0,3 В
    3 В
    20 В
    100 В

    0,001-0,325;
    0,325-3,250;
    3,250-21,000;
    21,000-125,000
    Диапазон воспроизведений напряжения переменного тока в диапазоне частот от 10 Гц до 1,2 кГц на пределе (Uп), В:
    700 В
    от 125,001 до 701,000 включительно
    Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 10 до 20 Гц включ. на пределах (Uп), ±(% от U +%
    от Uп), В:
    0,3 В
    3 В
    20 В
    100 В
    700 В


    0,1+0,01;
    0,1+0,01;
    0,1+0,01;
    0,1+0,01;
    0,1+0,01
    Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока в диапазоне частот св. 0,02 до 1,2 кГц включ. на пределах (Uп), ±(% от U +% от Uп), В:
    0,3 В
    3 В
    20 В
    100 В
    700 В

    0,05+0,005;
    0,05+0,005;
    0,05+0,005;
    0,06+0,005;
    0,06+0,005
    Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока в диапазоне частот св. 1,2 до 10 кГц включ. на пределах (Uп), ±(% от U + % от Uп), В:
    0,3 В
    3 В
    20 В
    100 В

    0,05+0,005;
    0,05+0,005;
    0,05+0,005;
    0,06+0,005
    Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока в диапазоне частот св. 10 до 50 кГц включ. на пределах (Uп), ±(% от U + % от Uп), В:
    0,3 В
    3 В
    20 В
    100 В

    0,07+0,005;
    0,07+0,005;
    0,07+0,005;
    0,08+0,005
    Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока в диапазоне частот св. 50 до 100 кГц включ. на пределах (Uп), ±(% от U +% от Uп), В:
    0,3 В
    3 В
    20 В
    100 В

    0,1+0,005;
    0,1+0,005;
    0,1+0,005;
    0,15+0,005
    Постоянная составляющая на выходе калибратора на пределах воспроизведения напряжения переменного тока (Uп), мВ:
    0,3 В
    3 В
    20 В
    100 В
    700 В

    0,3;
    2;
    10;
    50;
    200
    Коэффициент гармоник и шумов выходного напряжения переменного тока в диапазоне частот от 10 до 20 Гц на пределах воспроизведения (Uп), %:
    0,3; 3; 20; 100; 700 В    		 0,5
    Коэффициент гармоник и шумов выходного напряжения переменного тока в диапазоне частот от 0,02 до 1,2 кГц на пределах воспроизведения (Uп), %:
    0,3; 3; 20; 100 В 0,2+0,005·KF
    700 В
    0,2+0,005·KF;
    0,3
    Коэффициент гармоник и шумов выходного напряжения переменного тока в диапазоне частот от 1,2 до 100 кГц на пределах воспроизведения (Uп), %:
    0,3; 3; 20; 100 В
    0,2+0,005∙KF
    Выходное сопротивление калибратора на пределах воспроизведения напряжения переменного тока на пределах (Uп), Ом:
    0,3 В
    3 В
    20 В
    100 В
    700 В

    0,1;
    0,02;
    0,02;
    0,2;
    2
    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 ºС, в режиме воспроизведения напряжения постоянного и переменного тока Не более пределов основной погрешности
    Пределы допускаемой дополнительной погрешности в режиме воспроизведения напряжения постоянного и переменного тока в условиях повышенной влажности Не более пределов основной погрешности
    Диапазон воспроизведений силы постоянного тока на пределах (Iп), мА:
    4 мА;
    20 мА;
    200 мА;
    2000;
    50 А*
    ±0,001000 - ±4,500000;
    ±4,50000 - ±20,999999;
    ±21,0000 - ±209,9999;
    ±210,000 - ±2100,000;
    ±2000 - ±52000
    Пределы допускаемой основной абсолютной погрешности установки частоты выходного напряжения переменного тока, Гц ±(0,0003·F+0,1)
    Пределы допускаемой абсолютной основной погрешности воспроизведения силы постоянного тока на пределах (Iп), ±(% от I+% от Iп), мА:
    4 мА
    20 мА
    200 мА
    2000 мА

    0,02+0,001;
    0,02+0,001;
    0,02+0,001;
    0,03+0,003
    Пределы допускаемой абсолютной основной погрешности воспроизведения силы постоянного тока на пределах (Iп), ±(% от I+% от Iп), А:
    50 А*    		 0,15+0,01
    Среднеквадратическое значение напряжения шумов и пульсаций на выходе калибратора в полосе частот от 10 Гц до 300 кГц в режиме воспроизведения силы постоянного тока на пределах (Iп), мА:
    4 мА
    20 мА
    200 мА
    2000 мА
    50 А*

    0,005;
    0,02;
    0,05;
    0,5;
    150
    Выходное сопротивление прибора в режиме воспроизведения силы постоянного тока на пределах (Iп), кОм:
    4 мА
    20 мА
    200 мА
    2000 мА
    50 А*
    5000;
    500;
    50;
    5;
    0,1
    Диапазон воспроизведений силы переменного тока в диапазоне частот от 10 Гц до 12 кГц на пределах (Iп), мА:
    3 мА
    30 мА
    200 мА
    2000 мА

    0,01000 - 3,25000;
    3,25000 - 32,5000;
    32,5000 - 210,0000;
    210,00 - 2100,00
    Диапазон воспроизведений силы переменного тока в диапазоне частот от 10 Гц до 1,2 кГц на пределах (Iп), мА:
    50 А*    		 От 2,000 до 52,000 А включительно
    Пределы допускаемой абсолютной основной погрешности воспроизведения силы переменного тока в диапазоне частот от 10 до 20 Гц включ. на пределах (Iп), ±(% от I +% от Iп), мА:
    3 мА
    30 мА
    200 мА
    2000 мА


    0,1+0,01;
    0,1+0,01;
    0,1+0,01;
    0,1+0,01
    Пределы допускаемой абсолютной основной погрешности воспроизведения силы переменного тока в диапазоне частот от 10 до 20 Гц включ. на пределах (Iп), ±(% от I +% от Iп), А:
    50 А*    		 0,2+0,02
    Пределы допускаемой абсолютной основной погрешности воспроизведения силы переменного тока в диапазоне частот св. 20 до 1200 Гц включ. на пределах (Iп), ±(% от I +% от Iп), мА:
    3 мА
    30 мА
    200 мА
    2000 мА


    0,05+0,005;
    0,05+0,005;
    0,05+0,005;
    0,05+0,005
    Пределы допускаемой абсолютной основной погрешности воспроизведения силы переменного тока в диапазоне частот св. 20 до 1200 Гц включ. на пределах (Iп), ±(% от I +% от Iп), А:
    50 А*    		 0,5+0,02
    Пределы допускаемой абсолютной основной погрешности воспроизведения силы переменного тока в диапазоне частот св. 1,2 до 12 кГц включ. на пределах (Iп), ±(% от I +% от Iп), мА:
    3 мА
    30 мА
    200 мА
    2000 мА
    0,05∙KF+0,005;
    30 мА 0,05∙KF+0,005;
    200 мА 0,05∙KF+0,005;
    2000 мА 0,05∙KF+0,005
    Постоянная составляющая на выходе калибратора на пределах воспроизведения силы переменного тока, мА:
    3 мА
    30 мА
    200 мА
    2000 мА
    50 А*
    0,0005;
    0,005;
    0,05;
    0,5;
    15
    Коэффициент гармоник и шумов выходного напряжения в режиме воспроизведения силы переменного тока в диапазоне частот от 10 до 20 Гц на пределах воспроизведения (Iп), % не более:
    3 мА; 30 мА; 200 мА; 2000 мА; 50 А*    		 0,5
    Коэффициент гармоник и шумов выходного напряжения в режиме воспроизведения силы переменного тока в диапазоне частот от 20 до 1200 Гц на пределах воспроизведения(Iп),% не более:
    3 мА; 30 мА; 200 мА; 2000 мА;
    50А*
    0,2;
    0,2+0,8∙KF
    Коэффициент гармоник и шумов выходного напряжения в режиме воспроизведения силы переменного тока в диапазоне частот от 1200 до 12000 Гц на пределах воспроизведения(Iп),% не более:
    3 мА; 30 мА; 200 мА; 2000 мА
    0,2+0,5∙KF
    Пределы допускаемой абсолютной основной погрешности
    установки частоты в режиме воспроизведения силы пере-
    менного тока, Гц    		 ±(0,0003·F+0,1)
    Среднее время установления воспроизводимого выходного
    напряжения, тока и частоты с нормированной погрешностью, с    		 5
    Выходное сопротивление прибора в режиме воспроизведения силы переменного тока частотой 50 Гц на пределах (Iп), кОм:
    3 мА
    30 мА
    200 мА
    2000 мА
    50 А*

    500;
    50;
    5;
    0,5;
    0,025
    Диапазон воспроизведения сопротивления постоянному току на пределах (Rп), Ом:
    30 Ом
    300 Ом, 300 HD**
    3 кОм, 3 кОм HD
    30 кОм, 30 кОм HD
    300 кОм, 300 кОм HD
    3000 кОм

    0,100 - 33,000;
    33,00 - 330,00;
    330 - 3300;
    3300 - 33000;
    33000 - 330000;
    330000 - 3300000
    Пределы допускаемой абсолютной основной погрешности воспроизведения сопротивления постоянному току на пределах (Rп), Ом:
    30 Ом
    300 Ом, 300 HD**
    ±(0,0005·R+0,02);
    ±(0,0005·R+0,05)
    Пределы допускаемой абсолютной основной погрешности воспроизведения сопротивления постоянному току на пределах (Rп), кОм:
    3 кОм, 3 кОМ HD
    30 кОм, 30 кОМ HD
    300 кОм, 300 кОМ HD
    3000 кОм
    ±(0,0005·R+0,0005);
    ±(0,0005·R+0,005);
    ±(0,001·R+0,05);
    ±(0,005·R+0,5)
    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 ºС, в режиме воспроизведения сопротивления Не более половины пределов ос-
    новной погрешности
    Пределы допускаемой дополнительной погрешности в режиме воспроизведения сопротивления в условиях повышенной влажности Не более пределов основной погрешности
    Среднее время установления воспроизводимого сопротив-
    ления с нормированной погрешностью, с    		 2
    Диапазон воспроизведения переменного напряжения в режиме воспроизведения фиктивной мощности в диапазоне частот от 40 до 440 Гц на пределах (~ U), В:
    20 В
    100 В
    700 В

    5,0000 - 21,0000;
    21,000 - 125,000;
    125,00 - 701,00
    Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока в режиме воспроизведения фиктивной мощности в диапазоне частот от 40 до 440 Гц, на пределах (~ U) 20; 100; 700 В, ± (% от Х+% от Хп), В 0,05+0,005
    Диапазон воспроизведения силы переменного тока в режиме воспроизведения фиктивной мощности в диапазоне частот от 40 до 440 Гц, на пределах (~ I), мА:
    3 мА
    30 мА
    200 мА
    2000 мА

    0,10000 - 3,25000;
    3,2500 - 32,5000;
    32,500 - 210,000;
    210,00 - 2100,00
    Пределы допускаемой абсолютной основной погрешности воспроизведения силы переменного тока в режиме воспроизведения фиктивной мощности в диапазоне частот от 40 до 440 Гц на пределах (~ I) 3 мА; 30 мА; 200 мА, 2000 мА ±(% от Х +% от Хп), мА 0,05+0,005
    Диапазон воспроизведения силы переменного тока в режиме
    воспроизведения фиктивной мощности в диапазоне частот
    от 40 до 60 Гц, на пределе (~ I), А:
    50 А*    		 От 02,000 до 52,000 включительно
    Пределы допускаемой абсолютной основной погрешности воспроизведения силы переменного тока в режиме воспроизведения фиктивной мощности в диапазоне частот от 40 до 60 Гц, на пределах (~ I) 50 А, ± (% от Х +% от Хп), А 0,2+0,02
    Абсолютная основная погрешность установки угла фазового сдвига при воспроизведении фиктивной мощности между напряжением на выходе «U» и силы тока на выходе « I » в частотном диапазоне от 40 до 440 Гц, º ±(0,03+ 10-4∙Kf)
    Абсолютная основная погрешность установки угла фазового сдвига при воспроизведении фиктивной мощности между напряжением на выходе «U» и силой тока на выходе усилиткля тока в частотном диапазоне от 40 до 60 Гц, º ±0,05
    Коэффициент гармоник при воспроизведении фиктивной мощности для напряжения на выходе «U» и силы тока на выходе «А»,% 0,2
    Коэффициент гармоник при воспроизведении фиктивной
    мощности для силы тока на выходе усилителя тока, %

    0,3
    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 ºС, в режиме воспроизведения фиктивной мощности Не более половины пределов ос-
    новной погрешности
    Пределы допускаемой дополнительной погрешности в режиме воспроизведения фиктивной мощности в условиях повышенной влажности Не более пределов основной по-
    грешности
    Среднее время установления всех параметров воспроизводимой мощности с нормированной погрешностью, с 5
    Диапазон воспроизведения напряжения и угла фазового сдвига (УФС) на выходах двухканального синтезатора: напряжение, В:
    УФС, º    		 От 0,0100 до 6,4000 включительно;
    от 0,00 до 359,99 включительно
    Пределы допускаемой абсолютной основной погрешности воспроизведения на выходе двухканального синтезатора синусоидального напряжения на пределах (Uп), ± (% от U +% от Uп), А 0,05+0,01
    Пределы допускаемой абсолютной основной погрешности при воспроизведении УФС на выходе двухканального синтезатора, º ±0,03
    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 ºС, на выходах двухканального синтезатора Не более половины пределов ос-
    новной погрешности
    Пределы дополнительной погрешности воспроизведения напряжения в условиях повышенной влажности на выходах двухканального синтезатора Не более пределов основной по-
    грешности
    Пределы допускаемой абсолютной основной погрешности установки частоты на выходе двухканального синтезатора, Гц ±(0,0005·F+0,01)
    Диапазон воспроизведения силы постоянного тока усилителем тока Н4-14, А От -2,000 до -52,000 включительно;
    от +2,000 до +52,000 включительно
    Диапазон воспроизведения силы переменного тока усилителем тока Н4-14, в частотном диапазоне от 40 до 1200 Гц, А От 2,000 до 52,000 включ.
    Номинальный коэффициент передачи усилителя тока Н4-14, А/В 10
    Пределы допускаемой абсолютной основной погрешности коэффициента передачи усилителя тока Н4-14 на постоянном токе, А/В ±1
    Пределы допускаемой абсолютной основной погрешности коэффициента передачи усилителя тока Н4-14 на переменном токе, А/В ±(1+F)
    Диапазон входного тока токовой катушки КТ-1000 на частотах от 0,01 до 1,00 кГц, А От 0,0 до 50,0 включительно
    Номинальный коэффициент передачи токовой катушки КТ - 1000, А/А 20
    Пределы допускаемой относительной основной погрешности коэффициента передачи токовой катушки КТ-1000 на переменном токе частотой 60 Гц, % ±1
    Неравномерность частотной характеристики коэффициента передачи токовой катушки КТ-1000 в диапазоне от 10 Гц до 400 Гц, % ±2
    Диапазон входного тока токовой катушки КТ-400 на частотах от 0,01 до 1,00 кГц, с номинальным коэффициентом передачи, А:
    10 А/А
    10 А/А

    От 0,0 до 40,0 включительно;
    от 0,0 до 25,0 включительно
    Пределы допускаемой относительной основной погрешности коэффициента передачи токовой катушки КТ-400 на переменном токе частотой 60 Гц, % ±0,5
    Неравномерность частотной характеристики токовой катушки КТ-400 от 10 Гц до 400 Гц, % ±1
    U – установленное значение напряжения, Uп – значение предела воспроизведения напряжения.
    I – установленное значение тока, Iп – значение предела воспроизведения тока.
    KF – поправочный частотный коэффициент. Величина коэффициента пропорциональна значению установленной частоты, в килогерцах.
    Kf – поправочный частотный коэффициент. Величина коэффициента пропорциональна значению установленной частоты, в герцах.
    F – установленное значение частоты, в герцах.
    R – установленное значение воспроизводимого сопротивления, R0 – абсолютное значение аддитивной составляющей погрешности сопротивления.
    Х – установленная величина в режиме воспроизведения фиктивной мощности, Хп– значение предела воспроизведения фиктивной мощности.
    * - на выходе усилителя силы тока Н4-14.
    ** - режим работы с увеличенным измерительным током.
    Общие характеристики
    Управление Через USB интерфейс
    Температура эксплуатации От +15 до +25 °С
    Относительная влажность До 80 % при +25 °С
    Атмосферное давление От 70 до 106,7 кПа
    Напряжение питания, В 220±22
    Частота переменного тока, Гц От 48 до 52
    Потребляемая мощность (с максимальным отбором мощности на пределе 10 А), В·А, не более 300
    Габариты, мм Не более 308 х 177 х 257
    Масса, калибратора / усилителя тока, кг 8/6,5

  • Комплект поставки Н4-14

    № Наименование Количество
    1 Калибратор универсальный H4-14 1
    2 Усилитель тока H4-14 1
    3 Катушка токовая КТ-400 1
    4 Катушка токовая КТ-1000 1
    5 Кабель КМСИ.685619.020 1
    6 Соединитель КМСИ.685631.036 1
    7 Соединитель КМСИ.685631.036-01 1
    8 Соединитель КМСИ.685631.037 1
    9 Соединитель КМСИ.685631.037-01 1
    10 Соединитель КМСИ.685631.038 1
    11 Соединитель КМСИ.685631.038-01 1
    12 Соединитель КМСИ.685631.054-02 2
    13 Соединитель КМСИ.685631.054-03 1
    14 Соединитель КМСИ.685631.064 2
    15 Соединитель КМСИ.685631.064-01 1
    16 Соединитель КМСИ.685631.035 1
    17 Соединитель КМСИ.685631.035-01 1
    18 Соединитель КМСИ.685631.064-01 1
    19 Вставка плавкая ВП2Б-1В 2А 250 В 2
    20 Переход тройниковый 1
    21 Кабель сетевой для калибратора 1
    22 Кабель сетевой для усилителя тока 1
    23 Кабель USB A-USB B 1,8 м 1
    24 Кабель ПАТЧ-КОРД UTP, RJ-45, cat.5E, 2 м 1
    25 Портфель 1
    26 Транспортная тара 1
    27 Руководство по эксплуатации 1
    28 Формуляр 1

  • Рекомендуемые замены Н4-14

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
