Срок действия
свидетельства об утверждении типа СИ истёк или данные
устарели.
Утверждение типа и возможность метрологической поверки СИ
распространяется на СИ, выпущенные в пределах срока действия
свидетельства.
Единый реестр РРП
РЭ-1984/20
Единый реестр
российской радиоэлектронной продукции (в соответствии с
постановлением Правительства Российской Федерации от 10 июля
2019 г. № 878)
Реестр промышленной продукции РФ
4114\3\2022
Реестр
промышленной продукции, произведенной на территории РФ, в
соответствии с Постановлением Правительства РФ от 30.04.2020 №
616
Внимание, цена указана на прибор с поверкой II разряда. Возможна поставка прибора с поверкой I разряда, стоимость уточняйте при заказе.
Особенности универсального вольтметра-калибратора H4-12:
уникальные в мировой практике характеристики;
наивысшая точность;
уникальные функциональные возможности;
наименьшие масса и габариты;
наименьшая стоимость (на совокупность функций).
Столь парадоксальное сочетание характеристик стало результатом оригинальных технических решений, в том числе и концептуальных. Прибор H4-12 является и генератором и измерителем (причем, обе эти функции чаще всего можно использовать одновременно). H4-12 позволяет заменить целую лабораторию, выполняющей аналогичные измерительные функции.
Описание универсального вольтметра-калибратора H4-12:

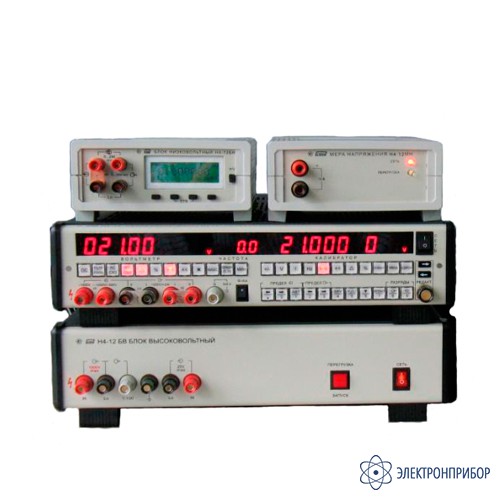

Базовый комплектH4-12универсального вольтметра-калибратора состоит из следующих приборов:
функционально законченный вольтметр постоянного и переменного напряжения с диапазоном от 0,1 mV до 1000 V;
калибратор постоянного и переменного напряжения с максимальным значением выходного сигнала 200 V;
калибратор силы постоянного и переменного тока с максимальным значением выходного сигнала 2 А.
Расширение диапазона напряжений обеспечивают высоковольтный (Н4-17БУ) и низковольтный (Н4-12БН) блоки, а расширение диапазона воспроизводимых токов – преобразователь напряжение-ток Я9-44.
Н4-17БУ – блок высоковольтный. Расширяет диапазонвоспроизводимых напряжений постоянного и переменного тока от 200 до 1000 V. Заявленная функция реализуется комплексом из двух приборов Н4-12 и Н4-17БУ;
Н4-12БН – блок низковольтный. Расширяет диапазон измеряемых и воспроизводимых напряженийпостоянноготокав область нановольтовых значений. Заявленная функция реализуется комплексом из двух приборов Н4-12 и Н4-12БН. При автономном использовании блок Н4-12БН функционирует как нановольтметр с батарейным питанием и диапазоном измерения от 1 nV до 20 mV, расширяя сервисные возможности комплекса. Например, блоком можно контролировать выход термопреобразователей при измерениях или сличениях, использовать при сличении нормальных элементов или их сравнениях со стандартным напряжением 1 V (блок точно фиксирует разность около 18 mV), использовать в качестве индикатора в мостовых схемах и т.п.;
Н4-12МН – мера с напряжением 10 V. Мера предназначена для ежедневной калибровки базового прибора Н4-12 с целью обеспечения абсолютной точности, которая в данном случае определяется точностью меры. Операция калибровки – полуавтоматическая продолжительностью менее 1 минуты. Мера Н4-12МН является средством связи с мерами напряжения центральных метрологических органов. Это позволяет, не прерывая эксплуатации комплекса, отправлять меру Н4-12МН на освидетельствование (поверку) один раз в 90 дней, а поверку всего комплекса осуществлять не чаще чем один раз в год, реализуя точность, практически нормируемую для трехмесячного цикла поверки. Модификация Н4-12МН/1 отличается от меры напряжения Н4-12МН вдвое большей временной нестабильностью.
Я9-44 – преобразователь напряжение-ток. Расширяет диапазонвоспроизводимых значений силы постоянного и переменного тока от 2 до 30 А;
Н4-12МС – меры сопротивления. Является средством калибровки и поверки калибратора силы постоянного и переменного тока, а в совокупности с базовым прибором Н4-12 реализует режимизмерения силы постоянного и переменного тока до 50 А;
Н4-8 – мера отношения напряжений. Является средством метрологического обеспечения базового прибора Н4-12 для режимов измерения и воспроизведения напряжения постоянного тока (проверка линейности). Прибор – самоповеряемый, с автономным питанием. Мера отношения Н4-8 – однодекадный (1 – 10 V или 2 – 20 V) калибратор с ультралинейной характеристикой (до 0,00001 %), которым можно калибровать и проверять делители (с коэффициентом отношения до 1:10), а также основные пределы вольтметров (калибраторов). Из однозначной меры напряжения можно получить (с высокой точностью) 10 уровней напряжения: например, из меры с выходом 10 V – получить 1 V и наоборот, причем, без всяких ограничений и зависимости от межповерочного интервала.
Технические характеристики универсального вольтметра-калибратора H4-12:
Характеристики калибратора напряжения постоянного тока Н4-12:
Предел, UП
Предел допускаемой основной погрешности: ± (% от U + % от UП)
Выходное сопротивление
Температурный коэффициент, % / °C
24 часа
tCAL ± 1 °C
1 год
tCAL ± 1 °C
1 год
tCAL ± 5 °C
Калибратор напряжения постоянного тока 7 1/2 разрядной шкалой
20 mV*
0.0005 + 0.0002
0.0009 + 0.0002
0.0017 + 0.0002
100 Ω
0.00015
200 mV*
0.0005 + 0.00004
0.0008 + 0.00004
0.0015 + 0.00004
100 Ω
0.00015
2 V
0.00025 + 0.000025
0.0005 + 0.000025
0.001 + 0.000025
< 0.0005 Ω
0.00005
20 V
0.0001 + 0.000015
0.0003 + 0.000015
0.00075 + 0.000015
< 0.0005 Ω
0.00003
200 V
0.00025 + 0.000025
0.0006 + 0.000025
0.001 + 0.000025
< 0.005 Ω
0.00005
С Н4-12БВ
1000 V
0.0003 + 0.00004
0.0006 + 0.00004
0.0012 + 0.00004
< 0.05
0.000065
Быстродействующий калибратор напряжения постоянного тока с 6 1/2 разрядной шкалой
0.2 V
0.001 + 0.00015
-
0.0015 + 0.00015
20 Ω
0.00018
2 V
0.001 + 0.00015
-
0.0015 + 0.00015
< 0.0005 Ω
0.00012
20 V
0.0008 + 0.00008
-
0.0015 + 0.0001
< 0.0005 Ω
0.0001
200 V
0.001 + 0.00015
-
0.0015 + 0.00015
< 0.05 Ω
0.00012
С Н4-12БВ
1000 V
0.0015 + 0.0002
-
0.002 + 0.0002
< 0.5 Ω
0.00015
*с Н4-12БН Примечание: На пределах 0,2V; 2V и 20V допускается увеличение погрешности на ± 1 µV, обусловленное воздействием термо э.д.с.
Характеристики вольтметра напряжения постоянного тока Н4-12:
Предел, UП
Предел допускаемой основной погрешности:
± (% от U + % от UП) (шкала 7 разрядов)
24 часа
tCAL ± 1°C
90 дней
tCAL ± 1°C
1 год
tCAL ± 1°C
1 год
tCAL ± 5°C
20 mV*
0.0005 + 0.0002
0.0009 + 0.0002
0.0009 + 0.0002
0.0017 + 0.0002
200 mV*
0.0005 + 0.00004
0.0008 + 0.00004
0.0008 + 0.00004
0.0015 + 0.00004
2 V
0.00025 + 0.000025
0.00045 + 0.000025
0.0005 + 0.000025
0.001 + 0.000025
20 V
0.0001 + 0.000015
0.0003 + 0.000015
0.0003 + 0.000015
0.00075 + 0.000015
200 V
0.00025 + 0.000025
0.00045 + 0.000015
0.0005 + 0.000015
0.001 + 0.000015
1000 V
0.0003 + 0.00003
0.0005 + 0.00003
0.0006 + 0.00003
0.0012 + 0.00003
Предел, UП
Максимальное значение
Входное сопротивление
Максимальное значение входного тока
Температурный коэффициент, % / °C
Дополнительные характеристики
20 mV
22.000000 mV
> 100 MΩ
100 pA
0.00015
200 mV
220.00000 mV
> 100 MΩ
100 pA
0.00015
2 V
2.2000000 V
> 10 GΩ
100 pA
0.00005
20 V
22.000000 V
> 10 GΩ
100 pA
0.00003
200 V
210.00000 V
1.2 MΩ
–
0.00005
1000 V
1010.0000 V
10 MΩ
–
0.000065
*с Н4-12БН Примечание: На пределе 2V допускается увеличение погрешности на ± 1 µV, обусловленное воздействием термо э.д.с.
Характеристики калибратора напряжения переменного тока Н4-12:
Диапазон выходных напряжений: 50 µV – 200V, расширяемый до 1000V с высоквольтным блоком Н4-12БВ Форма сигнала: синусоидальная Формат:
6 1/2 разрядов в частотном диапазоне до 100 kHz,
5 1/2 разрядов в частотном диапазоне до 300 kHz,
4 1/2 разряда в частотном диапазоне выше 300 kHz, Частотный диапазон:
0.1 Hz - 1000 kHz для U ≤ 20V;
0.1 Hz - 100 kHz для U ≤ 200V (на пределе “200V”);
0.1 Hz - 30 kHz для U ≤ 700V;
0.1 Hz - 20 kHz для U до 1000V
Предел, UП
Частота
Предел допускаемой основной погрешности
± (% от U + % от UП)
Относительной*
Абсолютной
1 год, tCAL ± 1°C
1 год, tCAL ± 1°C
2 года, tCAL ± 5°C
0.2 V
(0.05 – 210 mV)
0.1 Hz – 20 kHz
0.004 + 0.001
0.005 + 0.001
0.01 + 0.001
20 – 50 kHz
0.008 + 0.002
0.015 + 0.002
0.02 + 0.002
50 – 100 kHz
0.014 + 0.003
0.025 + 0.003
0.03 + 0.003
100 – 300 kHz
0.04 + 0.01
0.08 + 0.01
0.1 + 0.01
300 – 500 kHz
0.05 + 0.015
0.12 + 0.015
0.2 + 0.02
500 – 1000 kHz
0.15 + 0.02
0.15 + 0.02
0.3 + 0.03
2 V
(1 mV – 2.1 V)
0.1 Hz – 20 kHz
0.0015 + 0.0005
0.0025 + 0.0005
0.006 + 0.0006
20 – 50 kHz
0.0035 + 0.0005
0.0075 + 0.0005
0.015 + 0.001
50 – 100 kHz
0.004 + 0.001
0.009 + 0.001
0.02 + 0.002
100 – 300 kHz
0.02 + 0.003
0.03 + 0.003
0.05 + 0.005
300 – 500 kHz
0.04 + 0.01
0.09 + 0.01
0.15 + 0.015
500 – 1000 kHz
0.15 + 0.02
0.15 + 0.02
0.3 + 0.03
20 V
(10 mV – 21 V)
0.1 Hz – 20 kHz
0.0012 + 0.0003
0.0027 + 0.0003
0.006 + 0.0006
20 – 50 kHz
0.0035 + 0.0005
0.0075 + 0.0005
0.015 + 0.001
50 – 100 kHz
0.004 + 0.001
0.009 + 0.001
0.02 + 0.002
100 – 300 kHz
0.02 + 0.003
0.03 + 0.003
0.05 + 0.005
300 – 500 kHz
0.04 + 0.01
0.09 + 0.01
0.15 + 0.015
500 – 1000 kHz
0.15 + 0.02
0.15 + 0.02
0.3 + 0.03
200 V
(0.1 – 210 V)
0.1 Hz – 20 kHz
0.0025 + 0.0005
0.005 + 0.0005
0.01 + 0.001
20 – 50 kHz
0.005 + 0.001
0.01 + 0.001
0.02 + 0.002
50 – 100 kHz
0.015 + 0.0015
0.015 + 0.0015
0.03 + 0.003
С Н4-12БВ
1000 V
(100 – 1000 V)
0.1 Hz – 20 kHz
0.0025 + 0.0005
0.005 + 0.0005
0.015 + 0.01
20 – 30 kHz
0.015 + 0.002
0.02 + 0.002
0.05 + 0.005
* Погрешность относительно калибровочных эталонов
Время установления выходного напряжения 40 ms;
при изменениях частоты и пределов 200 ms. Примечание: Нижняя граница диапазона на пределе 0.2V (0.05 mV) обеспечивается в полосе частот до 100 kHz. Для частот выше 100 kHz она линейно нарастает до значения 1 mV на частоте 1000 kHz.
Характеристики вольтметра напряжения переменного тока Н4-12
Широкий частотный диапазон от 20 Hz до 1 MHz.
Измерение переменного напряжения обеспечивается двумя типами преобразователей переменного напряжения: преобразователем СВЗ (средневыпрямленного значения) и преобразователем СКЗ (среднеквадратического значения). Этими преобразователями обеспечивается высокоточное измерение синусоидального напряжения на пяти пределах измерения с разрешающей способностью 0.1 µV на пределе 0.2V и 1 mV на пределе 1000V.
Предел,
UП
Частота (kHz)
Предел допускаемой основной погрешности ± (% от U + % от UП)
Относительная погрешность**
Абсолютная погрешность
1 год, tCAL ± 1°C
1 год, tCAL ± 1°C
2 года, tCAL ± 5°C
Метрологические характеристики вольтметра с СВЗ-преобразователем
0.2 V
(0.2–300 mV)*
0.02 – 0.2
0.006 + 0.002
0.006 + 0.002
0.01 + 0.002
0.2 – 20
0.004 + 0.001
0.005 + 0.001
0.01 + 0.001
20 – 50
0.008 + 0.002
0.015 + 0.002
0.02 + 0.002
50 – 100
0.014 + 0.003
0.025 + 0.003
0.03 + 0.003
100 – 300
0.04 + 0.01
0.085 + 0.01
0.1 + 0.01
300 – 500
0.05 + 0.015
0.12 + 0.015
0.2 + 0.02
500 – 1000
0.15 + 0.03
0.15 + 0.03
0.3 + 0.03
2 V
(0.1 – 3 V)
0.02 – 0.2
0.005 + 0.0005
0.005 + 0.0005
0.007 + 0.0007
0.2 – 20
0.0015 + 0.0005
0.0025 + 0.0005
0.006 + 0.0006
20 – 50
0.0035 + 0.0005
0.0075 + 0.0005
0.015 + 0.001
50 – 100
0.004 + 0.001
0.009 + 0.001
0.02 + 0.002
100 – 300
0.015 + 0.0025
0.025 + 0.00025
0.05 + 0.005
300 – 500
0.04 + 0.01
0.09 + 0.01
0.15 + 0.015
500 – 1000
0.15 + 0.02
0.15 + 0.02
0.3 + 0.03
20 V
(1 – 30 V)
0.02 – 0.2
0.005 + 0.0005
0.005 + 0.0005
0.007 + 0.0007
0.2 – 20
0.0012 + 0.0003
0.0027 + 0.0003
0.006 + 0.0006
20 – 50
0.0035 + 0.0005
0.0075 + 0.0005
0.015 + 0.001
50 – 100
0.004 + 0.001
0.009 + 0.001
0.02 + 0.002
100 – 300
0.015 + 0.0025
0.025 + 0.0025
0.05 + 0.005
300 – 500
0.04 + 0.01
0.09 + 0.01
0.15 + 0.015
500 – 1000
0.15 + 0.02
0.15 + 0.02
0.3 + 0.03
200 V
(10 – 300 V)
0.02 – 0.2
0.005 + 0.001
0.005 + 0.001
0.01 + 0.001
0.2 – 20
0.0025 + 0.0005
0.005 + 0.0005
0.01 + 0.001
20 – 50
0.005 + 0.001
0.01 + 0.001
0.02 + 0.002
50 – 100
0.015 + 0.0015
0.015 + 0.0015
0.035 + 0.0035
1000 V
(100 – 1100V)
0.02 – 0.2
0.005 + 0.001
0.005 + 0.001
0.015 + 0.001
0.2 – 20
0.0025 + 0.0005
0.005 + 0.0005
0.015 + 0.001
20 – 50
0.015 + 0.002
0.02 + 0.002
0.05 + 0.002
50 – 100
0.05 + 0.005
0.05 + 0.005
0.1 + 0.005
*Нижняя граница диапазона “0.2V” (0.2 mV) гарантируется в полосе частот до 100 kHz. Для частот выше 100 kHz оно линейно нарастает до 1 mV на частоте 1MHz.
**Погрешность относительно калибровочных эталонов. Примечания:
1. Погрешность нормируется для синусоидальных сигналов с содержанием гармоник (Кг) не более 1 %, а для сигналов с частотой 100 kHz и ниже – не более 0.25 %
2. В частотном диапазоне от 20 до 40 Hz первая составляющая в выражении погрешности удваивается
3. Погрешность нормирована для U ≤ 1.1 UП
Характеристики вольтметра напряжения переменного тока Н4-12:
Предел,
UП
Частота (kHz)
Предел допускаемой основной
погрешности ± (% от U + % от UП)
Температурный коэффициент % от U/°C
(для режимов СВЗ и СКЗ)
1 год, tCAL ± 1°C
2 года, tCAL ± 5°C
Метрологические характеристики вольтметра СКЗ-преобразователем
0.2 V
(0.3 – 300 mV)*
0.02 – 0.2
0.004 + 0.002
0.01 + 0.002
0.001
0.2 – 20
0.006 + 0.003
0.01 + 0.005
0.001
20 – 50
0.02 + 0.005
0.03 + 0.01
0.002
50 – 100
0.05 + 0.01
0.07 + 0.02
0.004
100 – 300
0.1 + 0.02
0.15 + 0.03
0.01
300 – 1000
0.5 + 0.2
0.5 + 0.2
0.035
2 V
(0.2 – 3 V
20 V
(2 – 30 V)
0.02 – 0.2
0.0025 + 0.0005
0.006 + 0.0006
0.0006
0.2 – 20
0.006 + 0.001
0.01 + 0.002
0.0006
20 – 50
0.02 + 0.002
0.03 + 0.003
0.0015
50 – 100
0.04 + 0.004
0.05 + 0.005
0.0025
100 – 300
0.1 + 0.01
0.15 + 0.015
0.005
300 – 1000
0.4 + 0.1
0.5 + 0.1
0.03
200 V
(20 – 300 V)
1000 V
(200 – 1010 V)
0.02 – 0.2
0.003 + 0.0005
0.006 + 0.0006
0.0006
0.2 – 20
0.006 + 0.001
0.01 + 0.001
0.001
20 – 50
0.03 + 0.003
0.04 + 0.004
0.003
50 – 100
0.05 + 0.01
0.07 + 0.01
0.01
*Нижняя граница диапазона “0.2V” (0.3 mV) гарантируется в полосе частот до 100 kHz. Для частот выше 100 kHz оно линейно нарастает до 1 mV. Примечания:
1. Погрешность нормируется для синусоидальных сигналов с содержанием гармоник (Кг) не более 1 %
2. В частотном диапазоне от 20 до 40 Hz первая составляющая в выражении погрешности удваивается
3. Погрешность нормирована для U ≤ 1.1 UП
Калибратор силы тока Н4-12:
Предел,
IП
Предел допускаемой основной погрешности ± (% от I + % от IП)
Напряжение на нагрузке
Выходное сопротивление
Температурный коэффициент
± (% от I + % от IП) / °C
1 год, tCAL ± 1°C
1 год, tCAL ± 5°C
Характеристика калибратора силы постоянного тока
2 mA
0.0025 + 0.00025
0.005 + 0.0005
4 V
> 500 MΩ
0.00025 + 0.000025
20 mA
0.0025 + 0.00025
0.005 + 0.0005
4 V
> 50 MΩ
0.00025 + 0.000025
200 mA
0.0025 + 0.0005
0.006 + 0.0006
4 V
> 5 MΩ
0.00025 + 0.00005
2000 mA
0.005 + 0.0005
0.01 + 0.001
4 V
> 0.5 MΩ
0.0005 + 0.00005
С Я9-44
20 A
0.025 + 0.0025
0.05 + 0.005
1.5 V
> 3 kΩ
0.0025 + 0.00025
20 – 30 A
0.05 %
0.1 %
1 V
> 3 kΩ
0.005
Предел, IП
(диапазон)
Частота
Предел допускаемой основной погрешности ± (% от I + % от IП)
Выходное сопротивление, не менее
Коэффициент гармоник (%)
Температурный коэффициент
± % / °C
1 год, tCAL±1°C
2 года, tCAL ± 5°C
Характеристика калибратора силы переменного тока
2 mA
(1 µA – 2.1 mA)
0.1 – 200 Hz
0.015 + 0.0015
0.025 + 0.0025
30 MΩ
0.015
0.0015
0.2 – 1 kHz
0.025 + 0.0025
0.035 + 0.0035
10 MΩ
0.015
0.0025
1 – 10 kHz
0.05 + 0.005
0.075 + 0.0075
10 MΩ / f*
0.015·f
0.005
20 mA
(0.01 – 21 mA)
0.1 – 200 Hz
0.015 + 0.0015
0.025 + 0.0025
3 MΩ
0.015
0.0015
0.2 – 1 kHz
0.025 + 0.0025
0.035 + 0.0035
1 MΩ
0.015
0.0025
1 – 10 kHz
0.05 + 0.005
0.075 + 0.0075
0.5 MΩ / f
0.015·f
0.005
200 mA
(0.1 – 210 mA)
0.1 – 200 Hz
0.015 + 0.0015
0.025 + 0.0025
300 kΩ
0.015
0.0015
0.2 – 1 kHz
0.025 + 0.0025
0.035 + 0.0035
100 kΩ
0.015
0.0025
1 – 10 kHz
0.05 + 0.005
0.075 + 0.0075
50 kΩ / f
0.015·f
0.005
2000 mA
(1 – 2100 mA)
0.1 – 200 Hz
0.02 + 0.002
0.03 + 0.003
30 kΩ
0.03
0.002
0.2 – 1 kHz
0.03 + 0.003
0.05 + 0.005
10 kΩ
0.05
0.003
1 – 10 kHz
0.1 + 0.01
0.15 + 0.015
5 kΩ / f
0.05·f
0.01
С Я9-44
20 A
(1 – 20 A)
(20 – 30 A)
0.1 – 200 Hz
0.03 + 0.003
0.05 + 0.005
1 kΩ
0.03
0.003
0.2 – 1 kHz
0.05 + 0.005
0.08 + 0.008
200 Ω
0.05
0.005
1 – 10 kHz
(0.05 +0.005)·f
(0.08 +0.008)·f
100 Ω / f
0.05·f
0.01
0.03 – 1 kHz
0.1
0.15
200 Ω
0.05
0.01
1 – 5 kHz
0.3
0.3
50 Ω / f
0.05·f
0.01
*f – частота (kHz)
Время установления выходного тока 50 ms;
при изменении предела или полярности 200 ms.
Н4-12БН в автономном режиме работы:
1. Нановольтметр
2. Высокочувствительный усилитель
3. Делитель с низким уровнем э.д.с.
Аккумуляторные батареи на 30 часов непрерывной работы
Интерфейс
RS-232
Время прогрева
30 минут
Меры сопротивления Н4-12МC:
Номинал (Ω)
Допуск
Предел допускаемой погрешности, 1 год, ±5 °C
Дополнительная погрешность в частотном диапазоне
Т.К.С. % /°C
Допускаемая сила тока
до 1 kHz
до 5 kHz
до 20 kHz
100
± 0.03 %
± 0.003 %
± 0.005 %
± 0.01 %
± 0.01 %
0.0002
30 mA
10
± 0.03 %
± 0.003 %
± 0.005 %
± 0.01 %
± 0.01 %
0.0002
200 mA
1
± 0.03 %
± 0.003 %
± 0.005 %
± 0.01 %
± 0.02 %
0.0002
2000 mA
0.1
± 0.1 %
± 0.01 %
± 0.01 %
±(0.01·f[kHz])%
±(0.01·f[kHz])%
0.0003
20 A*
*50 А – при двукратном увеличении погрешности
Мера отношения напряжений Н4-8:
Параметр
Значение
Установка напряжений постоянного тока
Ступенчатая в пределах одной декады на пределах 10V (10 × 1V) и 20V (10 × 2V) с нелинейностью до 0.00001 %
Выходное сопротивление
150 Ω на одну ступень декады (максимальное выходное сопротивление 750 Ω)
Высокая линейность характеристики
Достигается самоповеркой
Питание от аккумуляторов
Непрерывная работа в течение 24 часов
Общие характеристики универсального вольтметра-калибратора H4-12:
Параметр
Значение
Стандартный интерфейс
RS-232 (EIA- 232E, EIA-232D) (кроме Н4-8, Н4-12МН, Н4-12МС)
Требования к температуре окружающего воздуха
диапазон рабочих температур от 5 °C до 40 °C;
диапазон температур для калибровки прибора от 15 °C до 30 °C;
диапазон предельных температур хранения, транспортирования от -25 °C до +55 °C
Внимание! При выпуске приборы калибруются при температуре 23 °C ± 1 °C
Относительная влажность
< 80 % до 30 °C, < 65 % до 40 °C
(В нерабочих условиях < 95 % до 35 °C)
Питание
от сети с напряжением 230V ± 23V с частотой 47 до 63 Hz
