ИТН 2400, ИТН2400

Калибраторы напряжения и силы тока

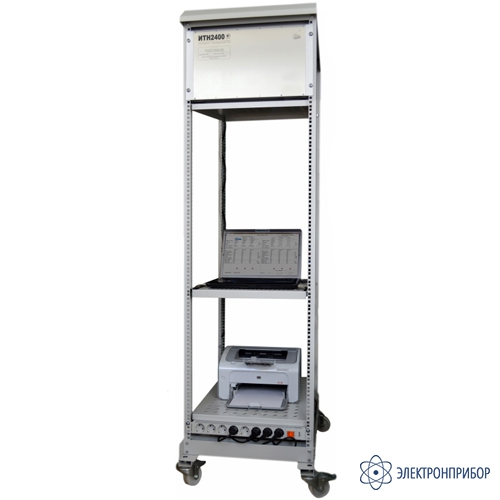

ИТН-2400 — источник тока и напряжения

Код товара: 51050

    • Гарантия

      1 год

    Назначение источника тока и напряжения ИТН-2400:

    Источник тока и напряжения ИТН-2400 предназначен для поверки, калибровки и ремонта преобразователей, лабораторных приборов (амперметров, вольтметров, ваттметров, фазометров), испытания оборудования.

    Особенности источника тока и напряжения ИТН-2400:

    • 6 каналов, каждый канал генерирует ток или напряжение синусоидальной формы в диапазоне частот 45 - 2500 Гц ±0,2 %;
    • Выходное напряжение 10 - 430 В ±0,2 %;
    • Выходной ток 5 мА - 10 А ±0,25 %;
    • Сдвиг фаз между каналами ±0,1 % 0..360º;
    • Выходная мощность канала 30 Вт.

  • Технические характеристики источника тока и напряжения ИТН-2400:

    Параметр Значение
    Количество выходов отдельные трёхфазные выходы для тока и напряжения
    Сдвиг выходных фазных токов (напряжения)  на 120º (между собой)
     Развязка трёхфазных выходов тока гальванически развязаны от трёхфазных выходов напряжения
    Диапазон выходных трёхфазных токов от 0,005 до 10 А
    Диапазон выходных трёхфазных напряжений от 10 до 430 В
    Выходная мощность в каждой из фаз выходного тока и напряжения не ниже 25 Вт
    Номинальные устанавливаемые значение частот для выходных токов и напряжений от 50 до 2500 Гц
    Форма кривой выходных токов и напряжений синусоидальная с коэффициентом нелинейных искажений не более 1%
    Диапазон изменения угла сдвига фаз между выходными токами и напряжениями 0..360º
    Коэффициент небаланса междуфазных и фазных токов (напряжений) не более 1%
    Дискретность регулировки выходного тока и напряжения 0,05% от номинального значения
    Дискретность регулировки угла сдвига фаз не более 0,1 градуса
    Порядок чередования фаз в цепях тока и напряжения прямой
    Нестабильность установленных выходных значений токов и напряжений в нормальных условиях применения не превышает ±0,1% за 5 минут
    Изменение выходных значений токов и напряжений не превышает 0,01% при изменении напряжения сети на ±10%
    Питание от сети переменного тока напряжением (220±22) В частотой (50±5) Гц и содержанием гармоник до 5%
    Потребляемая мощность не превышает 800 Вт
    Площадь, занимаемая ИТН-2400 0,4 м2
    Масса 100 кг
    Защита в выходных цепях предусмотрена защита от коротких замыканий и обрывов одной или нескольких фаз тока и напряжения
    Время наработки на отказ не менее 20 000 часов
    Срок службы 10 лет

  • Комплект поставки ИТН-2400

    № Наименование Количество
    1 Источник тока и напряжения ИТН-2400 1

  • Файлы для ИТН-2400

Файлы для ИТН-2400
