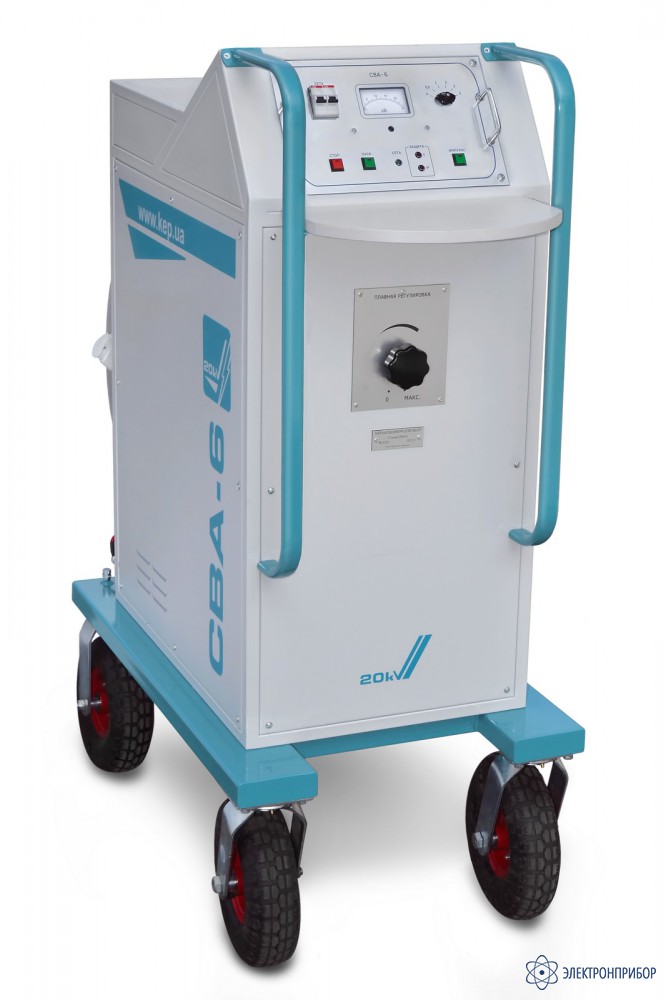

СВА-6 — стенд высоковольтный акустический

Сохранить в PDF Распечатать
  • Назначение устройства СВА-6:

    Стенд высоковольтный акустический СВА-6 выполнен в виде мобильного блока. СВА-6 предназначен для отыскания мест повреждения кабельных линий напряжением 6-10 кВ, с переходным сопротивлением R>=500 Ом акустическим методом совместно с приемником П-900 и акустическим датчиком.

  • Технические характеристики устройства СВА-6:

    Параметр Значения
    Емкость накопителя, мкФ 3,3
    Наибольшее выходное напряжение, кВ 20
    Максимальная ударная энергия импульса разряда, Дж 660
    Режимы работы ручной и автоматический (автоматический - с регулируемой частотой следования импульсов разряда)
    Питание сеть переменного тока 220 В ± 10%, 50Гц ±4%,
    допускается питание от автономного генератора электроснабжения мощностью не менее 2,0 кВа
    Габаритные размеры, мм 1000х620х1100
    Масса устройства, кг, не более 160
    Блок управления встроенный

    Условия эксплуатации устройства СВА-6:

    • Диапазон температур окружающего воздуха, °С: от - 10 до +40;
    • Относительная влажность воздуха при температуре 25 °С: до 80 %;
    • Атмосферное давление, мм. рт. ст.: 650 – 800;
    • Питание: сеть переменного тока 220 В ± 10%, 50 Гц ±4%, допускается питание от автономного генератора электроснабжения мощностью не менее 2,0 кВА;
    • Обслуживающий персонал, не менее: 2 оператора.
  • Комплект поставки СВА-6

    Наименование Количество
    1. Блок управления стендом СВП 1
    2. Блок источника заряда Б3-20 1
    3. Блок конденсатора с высоковольтным коммутатором ГАУВ 1
    4. Дроссель 1
    5. Сетевой кабель (15 м) 1
    6. Провод защитного заземления (10 м) 1
    7. Высоковольтный коаксиальный кабель (10 м) 1
    8. Документация 1
  • Дополнительная комплектация СВА-6
