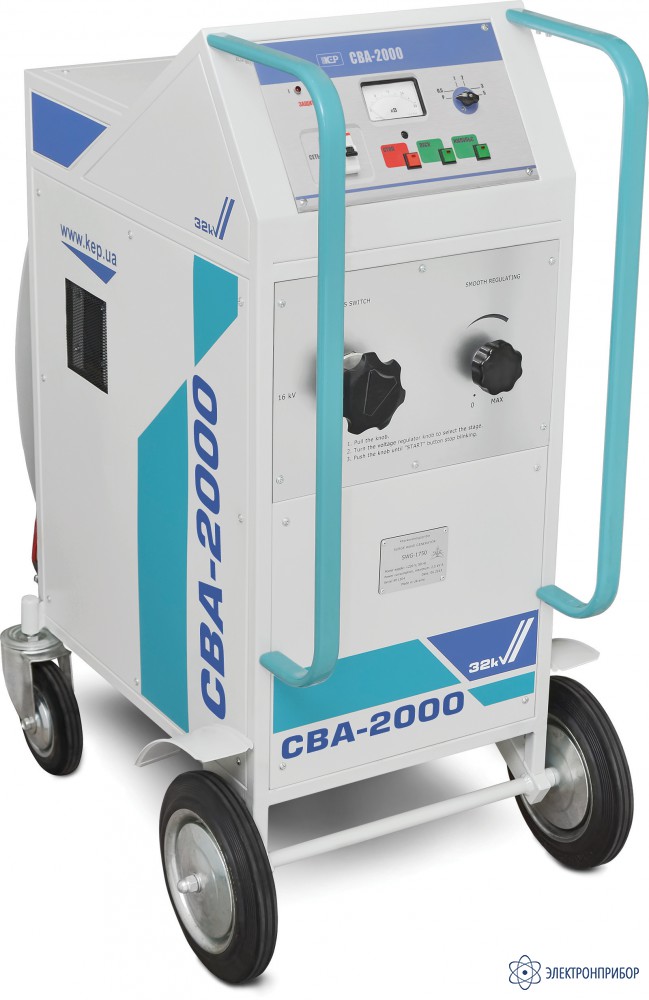

СВА-2000 — стенд высоковольтный акустический

Сохранить в PDF Распечатать
  • Назначение стенда высоковольтного акустического СВА-2000

    Стенд высоковольтный акустический СВА-2000 предназначен для нахождения мест повреждения кабельных линий с переходным сопротивлением R ≥ 500 Ом акустическим методом совместно с приемником П-900 и акустическим датчиком и рефлектометром РИФ-7.

    Стенд высоковольтный акустический СВА-2000 выполнен ввиде мобильного блока.

  • Технические характеристики стенда высоковольтного акустического СВА-2000

    Параметр Значение
    Емкость накопителя, мкФ 4 х 15,0
    Максимальное выходное напряжение по ступеням, кВ первая ступень, кВ 8
    вторая ступень, кВ 16
    третья ступень, кВ 32
    Максимальная энергия импульса разряда на любой ступени, Дж 1920
    Режимы работы ручной Да
    автоматический (с интервалом следования импульсов разряда, с) Да (0,5; 1; 2; 3; 5)
    Напряжение питающей сети однофазного переменного тока, В 220±20
    Частота питающей сети, Гц 50±2
    Габаритные размеры, мм 600х1500х900
    Масса, кг, не более 150
    Температура окружающей среды, °С от -10 до +40
    Относительная влажность, %, не более 80 при температуре +20 °С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)
    Обслуживающий персонал, человек, не менее 2
    Допускается питание от автономного генератора электроснабжения мощностью не менее 2,0 кВА
  • Комплект поставки СВА-2000

    Наименование Количество
    1. Cтенд высоковольтный акустический СВА-2000 1
    2. Блок управления 1
    3. Блок высоковольтный 1
    4. Кабель сетевой (длина 10 м) 1
    5. Кабель заземления (длина 10 м) 1
    6. Кабель высоковольтный ПВВЭ-60-3,5 (длина 10 м) 1
    7. Руководство по эксплуатации 1
  • Дополнительная комплектация СВА-2000

    • Есть в наличии
      45 312 руб.
      Добавить к заказу

      П-900, приемник

      Поиск трассы подземных кабельных линий связи и силовых кабелей индукционным методом; определение глубины залегания кабелей; поиск места замыкания жил кабеля; поиска мест повреждения изоляции высоковольтных силовых кабелей акустическим методом.

    • 163 784 руб.
      Добавить к заказу

      РИФ-7, рефлектометр высоковольтный осциллографический цифровой

      Рефлектометр высоковольтный осциллографический РИФ-7, предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.
