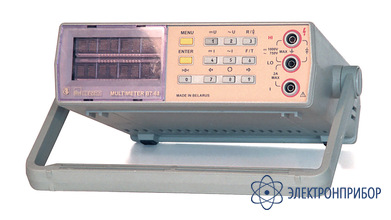

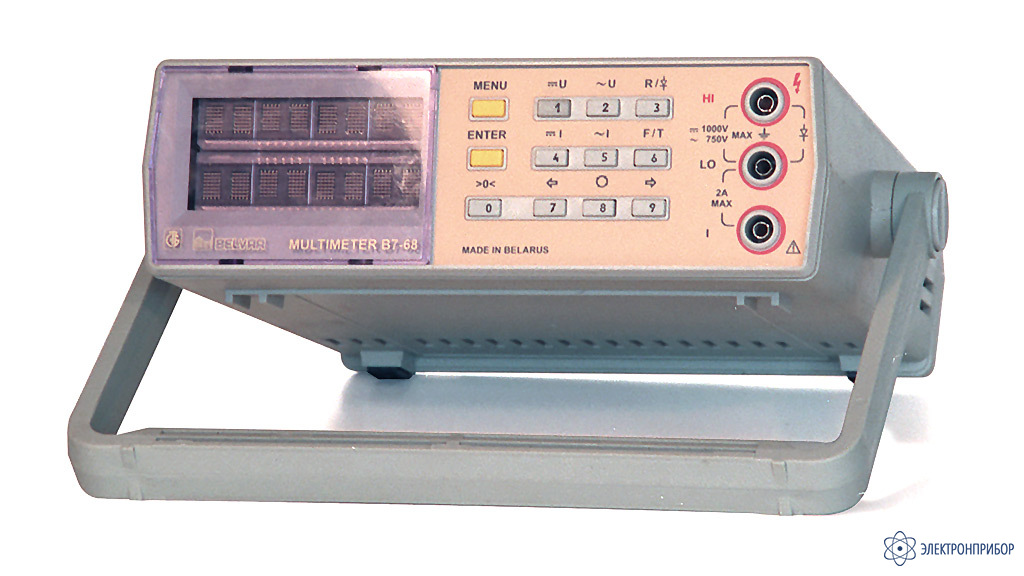

В7-68 — вольтметр универсальный

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      21718-12

    • Производитель

      Прочие

    Назначение универсального вольтметра В7-68:

    Вольтметр универсальный В7-68: Измерение постоянного напряжения (0.1 мВ ... 1000 В), переменного напряжения (0.1 мВ ... 750 В); Постоянный/Переменный ток (1 мА ... 2 А); Сопротивление (0,1 Ом ... 40 МОм); Частота (10 Гц ... 1000 кГц); Период (1 мкс ... 900 мс); Проверка p-n переходов; Измерение среднеквадратического значения переменного напряжения произвольной формы; Дополнительные функции: измерение min/max значений, допусковый контроль, усреднение результатов, расширение диапазона измеряемых токов (программный шунт); Автоматический/ручной выбор пределов; Самодиагностика (начальная, текущая); Защита от переполюсовки и перегрузки («электронный» предохранитель); Микропроцессор; ПЗУ Дисплей: 2-строчный, регулировка яркости, 3¾ разряда; Интерфейсы RS-232, RS-485: выдача результатов на компьютер, дистанционное программирование; Звуковой контроль; Жесткие условия эксплуатации; Малогабаритный, компактный; Масса 1,2 кг.

  • Технические характеристики универсального вольтметра В7-68:

    Параметр Значения
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ
    Диапазон напряжений 0.1 мВ ... 1000 В
    Предел измерения 400 мВ/4 В/40 В/400 В/1000 В
    Погрешность измерения ±0,06%
    Входной импеданс 1 ГОм (до 400 мВ),10 МОм (свыше 400 мВ)
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    Диапазон напряжений 0.1 мВ ... 750 В
    Предел измерения 400 мВ/4 В/40 В/400 В/750 В
    Диапазон частот 20 Гц … 100 кГц
    Погрешность измерения (гармоническое колебание) ± (0,15 ... 0,3)%
    Дополнительная погрешность (негармоническое колебание) ±1% при Ка<3 (20 Гц...20 кГц)
    Входной импеданс 1 МОм/50 пФ
    ПОСТОЯННЫЙ ТОК
    Диапазон токов 1 мА...2 А (расширение с программным шунтом)
    Погрешность измерения ±0,1%
    ПЕРЕМЕННЫЙ ТОК
    Диапазон токов 1 мА...2 А (расширение с программным шунтом)
    Диапазон частот 20 Гц…5 кГц
    Погрешность измерения ±0.4%+10 ед.
    СОПРОТИВЛЕНИЕ
    Диапазон сопротивлений 0.1 Ом ... 40 МОм
    Предел измерения 400 Ом/4 кОм/40 кОм/400 кОм/4000 кОм/40 МОм
    Погрешность измерения ±0,15% (< 400 кОм), ±0.2% (> 400 кОм)
    ЧАСТОТА
    Диапазон частот 10 Гц ... 1000 кГц
    Предел измерения 10 кГц/100 кГц/1000 кГц
    Погрешность измерения ±0,1%
    Чувствительность > 500 мВ
    ПЕРИОД
    Диапазон 1 мкс ... 900 мс
    Предел измерения 9 мс/90 мс/900 мс
    Погрешность измерения ±0,1%
    Чувствительность > 500 мВ
    ПРОВЕРКА P-N ПЕРЕХОДА
    Контролируется сопротивление прямо смещенного перехода
    ДИСПЛЕЙ
    Тип индикаторов Матричные СД-индикаторы
    Формат индикации 3 3/4 разряда
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации Минус 10 oС … 40 oС
    Напряжение питания 220 В ±10%, 50 Гц
    Габаритные размеры 245 x 70 x 242 мм
    Масса 1,2 кг
  • Комплект поставки В7-68

    Наименование Количество
    1. Вольтметр универсальный В7-68 1
    2. Руководство по эксплуатации 1
