GDM 78351, GDM78351

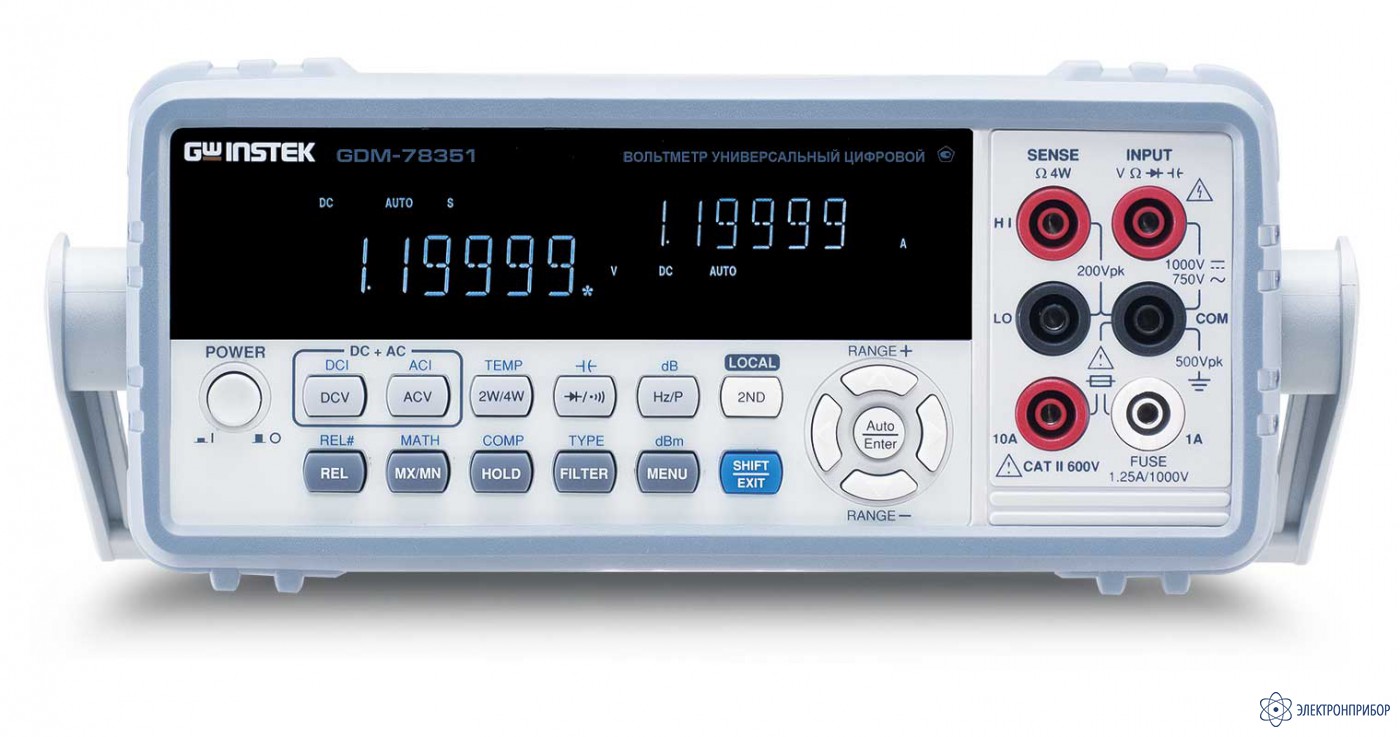

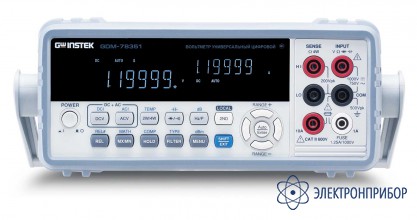

GDM-78351 — Вольтметр универсальный

Сохранить в PDF Распечатать
  • Особенности универсального вольтметра GDM-78351

    • Базовая погрешность: ±0,012%
    • Измерение с учетом формы сигнала и искажений (True RMS)
    • 5 ½ разрядов, динамический диапазон 120.000
    • 12 параметров и режимов: одновременное измерение 2-х параметров (ток/ напряж., сопротивл./ ток и пр.)
    • Измерение бросков пускового тока с функцией удержания(Ipk hold)
    • 2-х и 4-х проводная схема измерения сопротивления
    • Автоматический и ручной выбор предела, удержание показаний
    • Функции математики (MX+B, 1/X, %), сравнение (comp)
    • Макс/мин, относит измерения (rel), dB / dBm
    • Флюорисцентный двухстрочный дисплей
    • Интерфейсы USB, RS-232 (опция – КОП)
    • Вход/выход (I/O), управление внешними устройствами
    • Настраиваемая скорость измерений (макс.320 изм/с)
  • Технические характеристики универсального вольтметра GDM-78351

    Характеристики Параметры Значения
    Постоянное напряжение Пределы измерений 100 мВ / 1 / 10 / 100 / 1000 В
    Разрешение 1 / 10 мкВ / 0,1 / 1 / 10 мВ
    Погрешность измерения ±(0,012 % + 5...8 ед. сч.)
    Входной импеданс 10 МОм или 10 ГОм (для диапазонов 100 мВ / 1 В)
    Переменное напряжение(AC+DC, TRUE RMS) Пределы измерений 100 мВ / 1 / 10 / 100 / 750В
    Разрешение 1 / 10 мкВ / 0,1 / 1 / 10 мВ
    Погрешность измерения ±(1,0% + 100 ед. сч.) – 20 Гц...45 Гц
    ±(0,2 % + 100 ед. сч.) – 45 Гц...10 кГц
    ±(1,0...1,5 %+ 100...300 ед. сч.) – 10 кГц...30 кГц
    ±(3,0...5,0 %+ 200...300 ед. сч.) – 30 кГц...100 кГц
    Входной импеданс 1 МОм / 100 пФ
    Постоянный ток Пределы измерений 10 / 100 мА / 1 А / 10 А
    Разрешение 100 / 1000 нА / 0,01 мА / 0,1 мА
    Погрешность измерения ±(0,05 % + 15 ед. сч.) для диапазонов 10/100 мА
    ±(0,2% + 5 ед.сч.) для диапазонов 1 / 10 А
    Переменный ток (AC + DC, TRUE RMS) Пределы измерений 10 мА / 100 мА / 1 А / 10 А
    Разрешение 100 / 1000 нА / 0,01 мА / 0,1 мА
    Частотный диапазон 20Гц...10 кГц
    Погрешность измерения ±(1,5% + 100 ед. сч.) – 20 Гц...45 Гц
    ±(0,5 % + 100 ед. сч.) – 45 Гц...2 кГц
    ±(2,0 % + 200 ед. сч.) – 2 кГц...10 кГц
    Сопротивление Пределы измерений 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
    Разрешение 1 / 10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм
    Погрешность измерения ±(1,5 % + 100ед. сч.) – 20 Гц...45 Гц
    Частота Диапазон частот 10 Гц...1 МГц
    Чувствительность 40 мВ (10 Гц...100 кГц); 300 мВ (100 кГц...1 МГц)
    Погрешность измерения ±(0,01 % + 3 ед. сч.)
    Емкость Пределы измерений 10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ
    Разрешение 0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ
    Погрешность измерения ±(2.0% + 4...10 ед счета)
    Прозвон цепи Порог срабатывания 0,01...1000 Ом (плавно регулируется)
    Тестовый ток 1 мА
    Защита входа 500 В
    Температура Предел измерений -200...+300°С
    Разрешение 0,01 °С
    Погрешность измерения ±0,2 °С
    Термопары Поддержка термопар J, K, T типов (не входят в комплект поставки)
    Испытание P-N перехода Тестовый ток/напряжение 1 мА / 6 В
    Дисплей Формат индикации Двухстрочный (VFD), 5 1/2 разряда макс. (с дополн. индикатором)
    Скорость измерений S(медленно) / 10 изм/с; M(средне) /40 изм/с; F(быстро) / 320 изм/с
    Общие данные Напряжение питания 100 / 120 / 220 / 230 В (±10 %), частота 50 / 60 Гц
    Память 10 профилей (до 255 последовательных шагов каждый)
    Интерфейс USB (режим USBCDC и USBTMC), RS - 232, доп. вх./вых. (I / O)
    Габаритные размеры 265 х 107 х 302 мм
    Масса 2,9 кг
    2nd Display
    1st Display ACV ACI DCV DCI Freq. R
    ACV X
    ACI X
    DCV X X
    DCI X X
    Freq. X X X
    R X X X X X
  • Комплект поставки GDM-78351

    Наименование Количество
    1. Универсальный вольтметр GDM-78351 1
    2. Комплект измерительных проводов GTL-207 1
    3. Программное обеспечение (CD-диск) 1
    4. Руководство по эксплуатации 1
    5. Шнур питания 1
  • Дополнительная комплектация GDM-78351

    • 5 913 руб.
      Добавить к заказу

      GTL-108A, кабель соединительный

      4-проводной измерительный кабель (крас, черн): соединитель «банан» 4 мм х 2 зажима «крокодил» с макс. раскрывом 7 мм. Возможная замена для TL214 (от измерителя Е6-25). Может применяться в вольтметрах и мультиметрах, поддерживающих измерение сопротивления 4-х проводным методом (4W)
