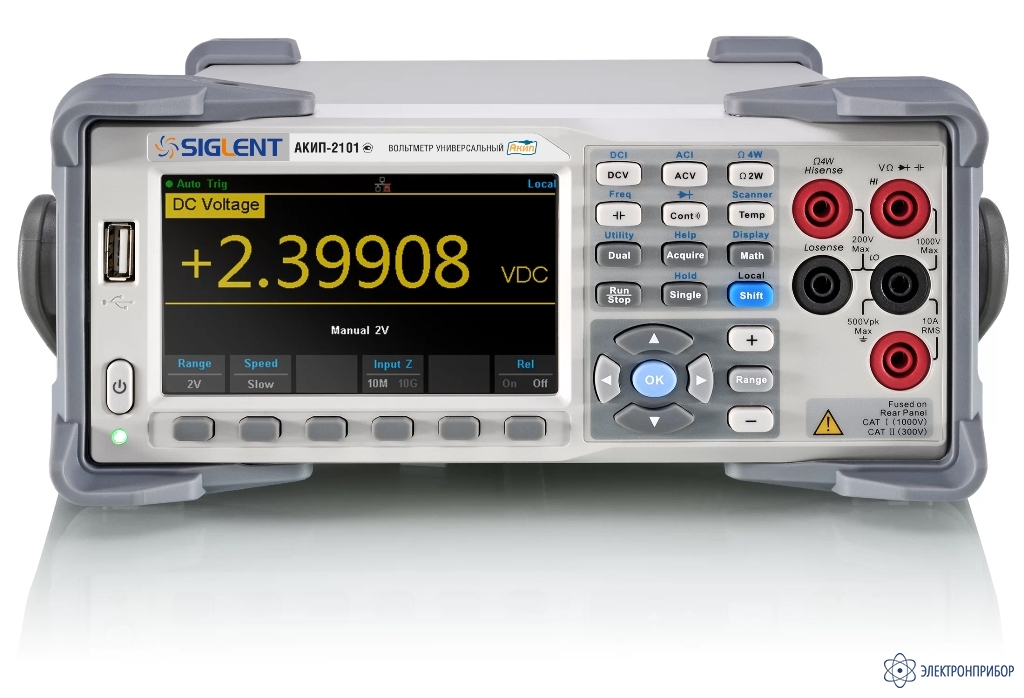

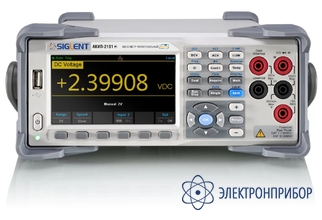

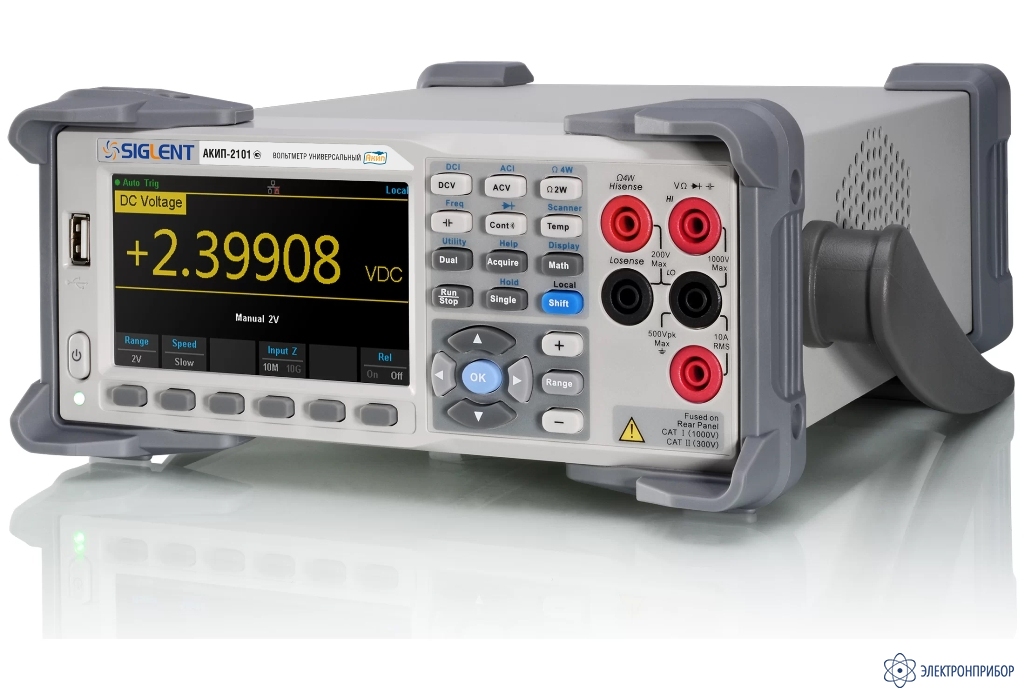

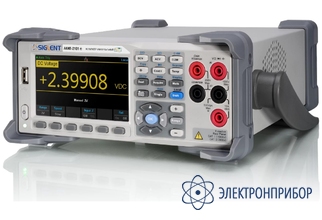

АКИП-2101 — вольтметр универсальный

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Краткие характеристики АКИП-2101:

    • 5½ разрядов
    • Базовая погрешность (DCV): ±0,015%
    • Быстродействие: до 150 изм./с
    • Одновременное измерение 2х параметров
    • Измерение переменного сигнала со смещением (AC+DC)
    • Измерение с учетом формы сигнала и искажений (True RMS)
    • Автоматический и ручной выбор пределов измерений
    • Внутренний регистратор данных (10 К отсчетов) с настраиваемой скоростью выборки
    • Развернутое меню синхронизации и запуска
    • 2-х и 4-х проводная схема измерения сопротивления
    • Математические функции и статистическая обработка (мин/макс/среднее; дБ/дБм; допусковый контроль; Δ-измерения, гистограммы, построение тренда. СКО)
    • Отображение результата измерений с помощью аналоговой шкалы (bar-graph)
    • Интерфейсы: LAN, USB (поддержка VXI11, USBTMC), GPIB (опция)
    • Внутренняя память 1 ГБ (расширение внешним USB- flash), поддержка файловой системы, встроенная экранная помощь (HELP)
    • Измерение температуры ( термопара и термосопротивление/Rtd)
    • Программное обеспечение EasySDM для управления и передачи данных на компьютер
    • Цветной графический TFT-дисплей (диаг. 11 см)
  • Технические характеристики АКИП-2101:

    Параметр Значение
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ
    Пределы измерений 200 мВ / 2 / 20 / 200 / 1000 В
    Разрешение 1 / 10 мкВ / 0,1 / 1 / 10 мВ
    Погрешность измерения ± (0,015% Uизм. + 0,003…0,004% Uпредела изм.) в зависимости от диапазона
    Входной импеданс 10 МОм (10 ГОм для пределов 200 мВ/ 2 В –на выбор)
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS)
    Пределы измерений 200 мВ / 2 / 20 / 200 / 750 В
    Разрешение 1 / 10 мкВ / 0,1 / 1 / 10 мВ
    Частотный диапазон 20 Гц…100 кГц
    Погрешность измерения ± (0,2…3% Uизм. + 0,05…0,1% Uпредела изм.) в зависимости от частоты и диапазона
    Входной импеданс 1 МОм / 100 пФ
    ПОСТОЯННЫЙ ТОК
    Пределы измерений 200 мкА/ 2 / 20 / 200 мА/ 2/ 10 А
    Разрешение 1/ 10/ 100 нА/ 1/ 10/ 100 мкА
    Погрешность измерения ± (0,055…0,25% Iизм. + 0,005…0,02% Iпредела изм.) в зависимости от диапазона
    ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS)
    Пределы измерений 20 мА / 200 мА / 2/ 10 А
    Разрешение 100/ 1/ 10/ 100 мкА
    Частотный диапазон 20 Гц…10 кГц
    Погрешность измерения ± (0,05…2,5% Iизм. + 0,1…0,2% Iпредела изм.) в зависимости от частоты и диапазона
    СОПРОТИВЛЕНИЕ
    Пределы измерений 200 Ом/ 2/ 20/ 200 кОм/ 2/ 10/ 100 МОм
    Разрешение 10/ 100 мОм/ 1/10/ 100 Ом/ 1/ 10 кОм
    Погрешность измерения ± (0,02…1,75% Rизм. + 0,003…0,01% Rпредела изм.) в зависимости от диапазона
    ЧАСТОТА (ПЕРИОД)
    Пределы измерений 20 Гц/ 2 / 20/ 200 кГц/ 1 МГц (200 мВ…750 В)
    Диапазон изм. периодов 1,0 мкс…0,05 с
    Чувствительность 100 мВ (10 Гц…100 кГц); 1В (100…600 кГц)
    Погрешность измерения ± (0,01% Fизм + 0,003…0,006% Fпредела изм.) в зависимости от диапазона
    ПРОЗВОН ЦЕПИ
    Порог срабатывания 1…2000 Ом (разрешение 100 мОм )
    Тестовый ток 1 мА
    ТЕМПЕРАТУРА
    Диапазон измерений -270…+1820 °С (в зав. т типа термопар)
    Термопары Поддержка термопар B, E, J, K, N, R, S, T-типов (в комплект не входят), поддержка термосопротивлений (RTD)
    ИСПЫТАНИЕ P-N ПЕРЕХОДА
    Тестовое напряжение ≤ 2,0 В (разрешение 100 мкВ)
    Тестовый ток 1 мА
    ЁМКОСТЬ
    Пределы измерений 2/ 20/ 200 нФ/ 2/ 20/ 200/ 10000 мкФ
    Разрешение 1/ 10/ 100 пФ/ 1 /10/100 нФ/ 1 мкФ
    Погрешность измерения ± (1…3% Cизм. + 0,5…1% Спредела изм.) в зависимости от диапазона
    Тестовый ток 10/ 100 мкА/ 1 мА в зависимости от диапазона
    ДИСПЛЕЙ
    Тип и формат Цветной графический TFT-дисплей. (диаг. 11 см), разреш. 480 х 272
    Разрядность индикации 5 1/2 разряда макс (при скорости 5 изм/с)
    4 1/2 разряда (при скорости от 20 до 123 изм/с)
    Скорость измерений 5 изм/с (5 ½ разрядов) - Slow (медленно)
    50 изм/с (4 ½ разрядов) - Mid (средне)
    150 изм/с (3 ½ разрядов) - Fast (быстро)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 200 …240 В (± 10 %), 50 / 60 Гц (P потребл. 20 ВА)
    Выход VM comp, ExtTrig (внеш. Синхр.)
    Интерфейс USB, LAN (GPIB – опция)
    Габаритные размеры 282х260х105 мм
    Масса 3,3 кг
  • Комплект поставки АКИП-2101

    Наименование Количество
    1. Вольтметр АКИП-2101 1
    2. Измерительные провода 2
    3. Шнур питания 1
    4. Кабель USB 1
    5. Руководство по эксплуатации 1
    6. Предохранитель 1
    7. Программное обеспечение 1
