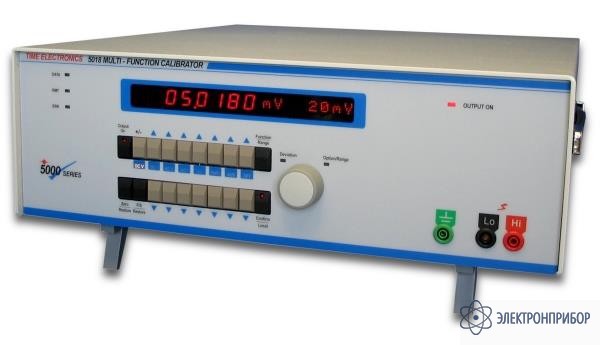

TE5018 — программируемый калибратор постоянного тока и напряжения

Сохранить в PDF Распечатать
  • Назначение программируемого калибратора постоянного тока и напряжения TE5018

    Калибратор TE5018 может использоваться в различных сферах применения, для достижения различного вида заданий, как части комплексного испытания автоматического испытательного оборудования, он может работать как простой стационарный калибратор постоянного напряжения, так и как источник постоянного/переменного напряжения и тока, управляемого с ПК.

    Исключительная точность и стабильность модели TE5018 достигнута благодаря разработанной и запатентованной фирмой Time Electronics электронной схеме с микропроцессором, непрерывно отслеживающим состояние встроенных эталонов напряжения калибратора. По дополнительному заказу может быть поставлен внешний аттенюатор 1000:1 для малошумящего вывода переменного тока.

    Описание программируемого калибратора постоянного тока и напряжения TE5018

    Линейное изменение

    Калибратор TE5018 включает в себя внутреннюю функцию линейного изменения. Скорость линейного нарастания на диапазоне для каждой функции может устанавливаться с ПК. Включение или выключение линейного изменения выхода может осуществляться с передней панели, что очень важно при тестировании аналоговых датчиков.

    Дисплей

    Элементы управления на лицевой панели позволяют быстро выбрать необходимую функцию и выходное значение. Функция регулирования отклонения позволяет пользователю точно настроить выходное значение в % (+/-9.999%). Все данные отображаются на светодиодном дисплее с дружественным интерфейсом.

    Интерфейсы GPIB, RS232 и USB

    Данные интерфейсы позволяют подключиться к ПК и осуществлять управление калибратором TE5018 при помощи калибровочной программы EasyCal, разработанной компанией Time Electronics. Для программирования в модели 5018 используется командная структура SCPI, что позволяет осуществлять запись программ управления в Visual Basic, C и Labview, как простые задания.

    Простота калибровки

    При соединении калибратора TE5018 к ПК/ноутбуку (посредством RS232, GPIB или USB) с установленным на нем калибровочным ПО EasyCal компании Time Electronics происходит автоматизация калибровочного процесса. Происходит увеличение скорости калибровки и стабильность результатов. С помощью ПО можно формировать калибровочные сертификаты и протоколы, соответствующие стандартам ISO 9001. EasyCal может контролировать широкий диапазон программируемых устройств, а также возможна настройка соответствующих систем автоматического испытательного оборудования для контроля различных приложений. Программа имеет функцию полной эхо проверки, поэтому она может использоваться для замкнутого цикла проверки. Для усовершенствования процесса калибровки возможна настройка условных испытаний.

    Особенности программируемого калибратора постоянного тока и напряжения TE5018

    • Напряжение постоянного тока 0 – 22В (Дополнительно напряжение 30В постоянного тока)
    • Дополнительно напряжение 0-22В переменного тока, 220В постоянного тока и 1кВ постоянного тока
    • Дополнительно 0-220мА постоянного/переменного тока
    • Интерфейсы GPIB, RS232 и USB
    • Идеален для использования с автоматическим испытательным оборудованием
    • Возможность крепления в стойке
  • Технические характеристики программируемого калибратора постоянного тока и напряжения TE5018

    Напряжение постоянного тока
    Диапазон Погрешность в течение года Выходное сопротивление Максимальный выходной ток Разрешение
    22мВ (33мВ) 30ppm + 4мкВ 10Ом - 100нВ
    220мВ (330мВ) 15ppm (30ppm) + 6мкВ 10Ом - 1мкВ
    2.2В (3.3В) 15ppm (20ppm)+ 20мкВ < 0.15Ом 20мА 1мкВ
    22В (30В) 15ppm (20ppm) + 150мкВ < 0.15Ом 20мА 10мкВ
    Опция 30В (9724) указана в скобках

    Опции высокого напряжения постоянного тока 9720/9721
    Диапазон Погрешность в течение года Выходное сопротивление Максимальный выходной ток Разрешение
    220В* 15ppm + 1мВ <0.25Ом 10мА 100мкВ
    1кВ* 25ppm + 3мВ <1Ом 1мА 1мВ
    *Минимальная нагрузка 20кОм

    Опция постоянного тока 9718
    Диапазон Погрешность в течение года Диапазон напряжений стабилизированного источника тока Разрешение
    220мкА 150ppm + 15нА 11В 1нА
    2.2мА 100ppm + 40нА 11В 10нА
    22мА 80ppm + 200нА 11В 10нА
    220мА 80ppm + 3мкА 11В 100нА

    Опция напряжения переменного тока 9719 с синусоидой 10Гц – 20кГц 0.01% crystal controlled
    Диапазон (RMS) Погрешность в течение года % 10Гц – 1кГц Погрешность в теч. года % 1кГц – 10кГц Погрешность в теч. года % 10кГц – 20кГц Выходное сопротивление Максимальный выходной ток Разрешение
    22мВ 0.05% + 100мкВ 0.05% + 150мкВ 0.05% + 250мкВ 10Ом - 1мкВ
    220мВ 0.04% + 100мкВ 0.04% + 150мкВ 0.04% + 250мкВ 10Ом - 1мкВ
    2.2В 0.03% + 170мкВ 0.03% + 250мкВ 0.03% + 300мкВ <0.15Ом 20мА 10мкВ
    22В 0.03% + 2.0мВ 0.03% + 3.0мВ 0.03% + 4.0мВ <0.15Ом 20мА 100мкВ

    Опция переменного тока (доступна при установленных опциях тока и переменного тока) с синусоидой 20Гц – 1кГц
    Диапазон (RMS) Погрешность в течение года Диапазон напряжений стабилизированного источника тока (RMS) Разрешение
    220мкА 0.07% + 300нА 10нА
    2.2мА 0.05% + 300нА 10нА
    22мА 0.05% + 3мкА 100нА
    220мА 0.05% + 30мкА 1мкА

    Общие характеристики
    Диапазон (RMS) Погрешность в течение года
    Мощность 100В – 250В переменного тока (+/-5%) 50/60Гц, менее 100Вт
    Габариты Ш 450 x Г 272 x В 152 мм
    Вес 8.2кг

    Данные по стабильности и погрешности приведены как ±ppm или % (измеренной величины) + постоянная погрешность диапазона и справедливы для установок в полосе 10% . 100% шкалы. Технические характеристики приведены для диапазона температуры 22° C +/- 3°C после прогрева калибратора в течение не менее 1 часа. Все величины приведены относительно калибровочных стандартов.

  • Комплект поставки TE5018

    Наименование Количество
    Программируемый калибратор постоянного тока и напряжения TE5018 1
  • Дополнительная комплектация TE5018
