Н4101, Н4 101

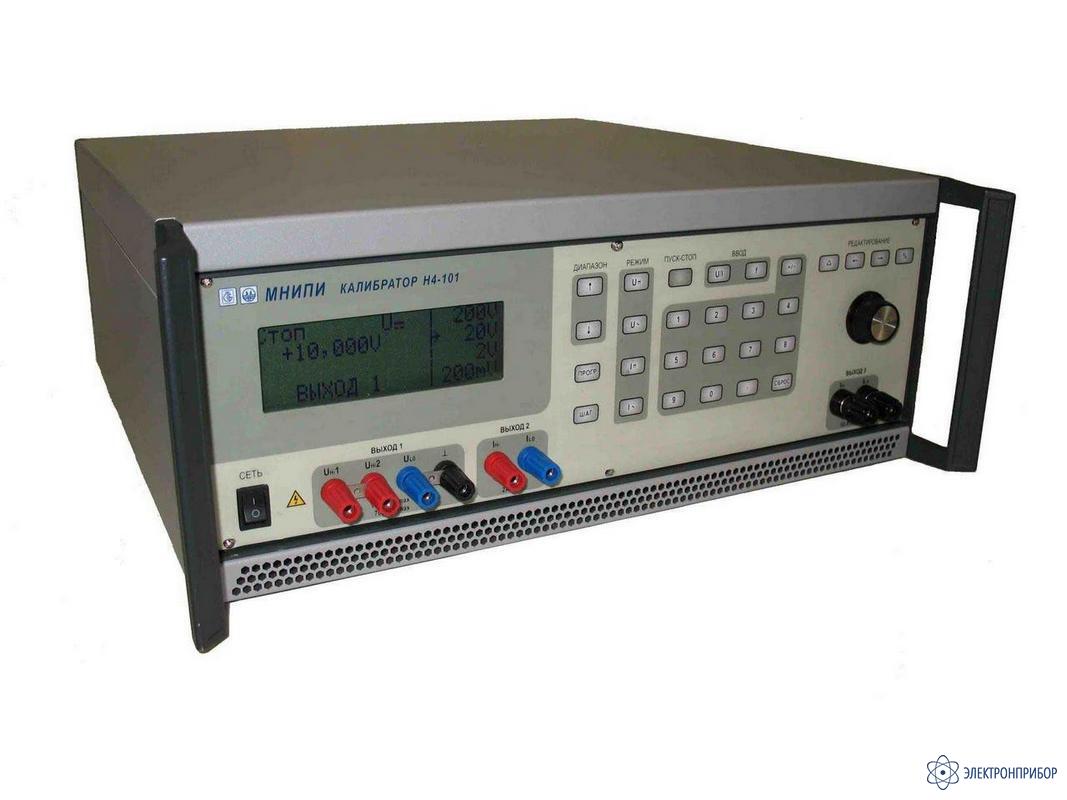

Н4-101 — калибратор универсальный

Сохранить в PDF Распечатать
  • Назначение калибратора универсального Н4-101

    Калибратор Н4-101 предназначен для воспроизведения напряжения и силы постоянного и переменного токов.

    Калибратор Н4-101 может быть использован для поверки и регулировки электроизмерительных приборов постоянного и переменного токов.

    Калибратор Н4-101 соответствует требованиям ГОСТ 22261-94, а по условиям применения относится к группе 2 ГОСТ 22261-94 с расширенным диапазоном рабочих температур от 5°С до 40°С.

    Особенности калибратора универсального Н4-101

    • Постоянное напряжение 50 мкВ - 1000 В
    • Переменное напряжение 1 мВ - 750 В
    • Постоянный ток 0,05 мкА - 50 А
    • Переменный ток 10 мкА - 50 А
    • Интерфейс СТЫК С2
    • Время непрерывной работы в рабочих условиях 24 ч.
    • Температура эксплуатации +5°С ... +40°С
  • Технические характеристики калибратора универсального Н4-101

    Калибратор Н4-101 обеспечивает воспроизведение напряжения постоянного тока от 50 мкВ до 1000 В на пяти диапазонах с конечными значениями Uк 200 мВ; 2; 20; 200; 1000 В. Пределы допускаемой основной погрешности и основные параметры калибратора приведены в таблице.

    =Uк Диапазон воспроизведения в значениях устанавливаемой шкалы Пределы допускаемой основной погрешности ± (% от U + % от Uк) Максимальный ток нагрузки, мА Напряжение шумов и пульсаций, мВ, не более
    200 мВ ± (000,05 - 200,00) мВ 0,03 + 0,005 10 1
    2 В ± (0,0010 - 2,0000) В 0,02 + 0,003 10 2
    20 В ± (00,010 - 20,000) В 0,02 + 0,003 10 2
    200 В ± (001,00 - 200,00) В 0,03 + 0,003 5 150
    1000 В ± (0010,0 - 1000,0) В 0,05 + 0,006 5 250

    Калибратор Н4-101 обеспечивает воспроизведение напряжения переменного тока синусоидальной формы от 1 мВ до 750 В на пяти диапазонах с конечными значениями Uк 200 мВ; 2; 20; 200; 750 В. Пределы допускаемой основной погрешности и основные параметры калибратора приведены в таблице.

    ~Uк Диапазон воспроизведения в значениях устанавливаемой шкалы Пределы допускаемой основной погрешности ± (% от U + % от Uк) Максимальный ток нагрузки, мА Емкость нагрузки, пФ, не более Коэффициент гармоник, %, не боллее
    200 мВ ± (000,05 - 200,00) мВ 0,20 + 0,05 10 1 0,25
    2 В ± (0,0010 - 2,0000) В 0,15 + 0,02 10 2 0,25
    20 В ± (00,010 - 20,000) В 0,15 + 0,02 10 2 0,25
    200 В ± (001,00 - 200,00) В 0,20 + 0,03 5 150 0,5
    1000 В ± (0010,0 - 1000,0) В 0,20 + 0,08 5 250 0,5

    Калибратор Н4-101 обеспечивает воспроизведение силы постоянного тока в диапазоне от 0,05 мкА до 50 А на шести диапазонах с конечными значениями Iк 200 мкА; 2; 20; 200 мА; 2; 50 А. Пределы допускаемой основной погрешности и основные параметры калибратора в зависимости от диапазона приведены в таблице.

    =Iк Диапазон воспроизведения в значениях устанавливаемой шкалы Пределы допускаемой основной погрешности ± (% от I + % от Iк) Максимальное напряжение на нагрузке, В Напряжение шумов и пульсаций при максимальном напряжении на нагрузке, мВ, не более
    200 мкА ± (000,05 - 200,00) мкА 0,05 + 0,005 5 -
    2 мА ± (0,0010 - 2,0000) мА 0,05 + 0,005 5 -
    20 мА ± (00,010 - 20,000) мА 0,05 + 0,005 5 -
    200 мА ± (000,10 - 200,00) мА 0,05 + 0,005 5 -
    2 А ± (0,0010 - 2,0000) А 0,05 + 0,005 5 10
    50 А ± (01,000 - 50,000) А 0,15 + 0,010 1 10

    Калибратор Н4-101 обеспечивает воспроизведение силы переменного тока синусоидальной формы от 10 мкА до 50 А на пяти диапазонах с конечными значениями Iк 2; 20; 200 мА; 2; 50 А. Пределы допускаемой основной погрешности и основные параметры калибратора в зависимости от диапазона приведены в таблице.

    ~Iк Диапазон воспроизведения в значениях устанавливаемой шкалы Пределы допускаемой основной погрешности ± (% от I + % от Iк) Максимальное напряжение на нагрузке, В Коэффициент гармоник, %, не более
    2 мА (0,010 - 2,000) мА 0,15 + 0,03 3,0 0,25
    20 мА (01,0 0 - 20,00) мА 0,15 + 0,03 3,0 0,25
    200 мА (010,0 - 200,0) мА 0,15 + 0,03 3,0 0,25
    2 А (0,100 - 2,000) А 0,20 + 0,03 3,0 0,3
    50 А (01,00 - 50,00) А 0,20 + 0,03 0,7 1,0

    Погрешность и коэффициент гармоник на диапазоне 50 А гарантируются в частотном диапазоне от 45 до 1000 Гц. В диапазонах 40 - 45 Гц; 1000 – 2500 Гц калибратор является источником тока.

    Калибратор Н4-101 воспроизводит напряжение переменного тока и силу переменного тока в диапазоне частот от 40 до 2500 Гц с дискретностью 1 Гц. Погрешность установки частоты не превышает ± 1 % от установленного значения.

    Калибратор Н4-101 обеспечивает обмен информацией по последовательному асинхронному интерфейсу типа СТЫК С2 в соответствии с ГОСТ 18145-81. Скорости обмена информацией 19200 и 57600 бит/с.

    Общие характеристики
    Питание Сеть (230 ± 23) В, (50 ± 0,5) Гц
    Потребляемая мощность 550 В · А
    Габариты (HxWxD) 540х465х184 мм
    Масса 20 кг
    Условия эксплуатации:
    Рабочая температура

    10°С...+35°С
  • Комплект поставки Н4-101

    Наименование Количество
    Калибратор универсальный Н4-101 1
