Осциллографы-мультиметры портативные (скопметры)

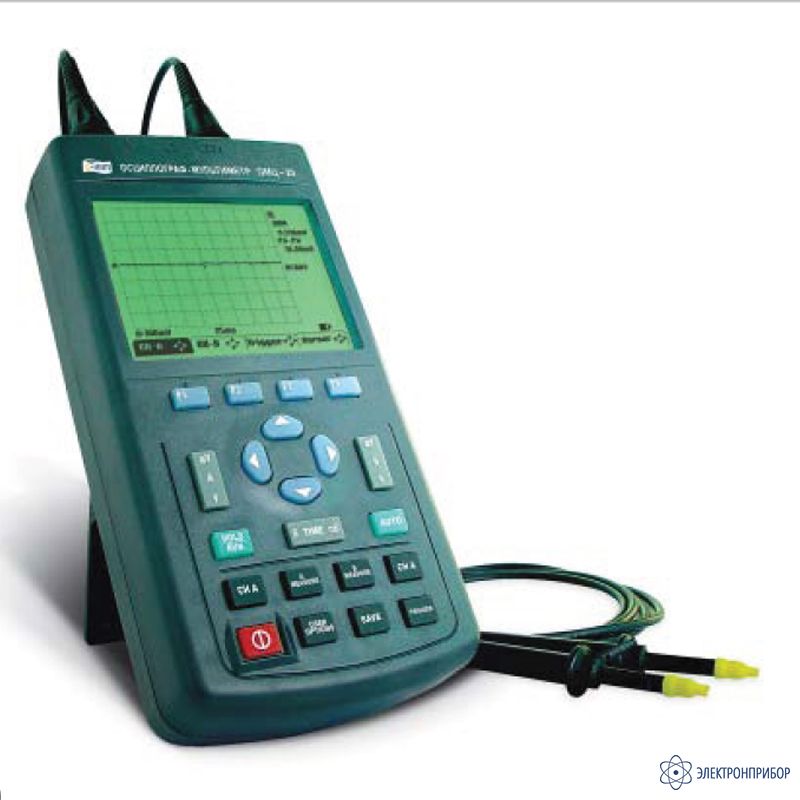

ОМЦ-20 — осциллограф-мультиметр

Код товара: 21504
  • 31834-06

    • Гарантия

      12 месяцев

    • Госреестр СИ РФ

      31834-06

    • Производитель

      АКИП

    Назначение осциллографа-мультиметра ОМЦ-20:

    Осциллограф-мультиметр ОМЦ-20: 2 канала; Полоса пропускания 20 МГц; Частота дискретизации в реальном времени до 100 МГц; Коэф. усиления 5 мВ/дел – 20 В/дел (шаг 1-2-5); Коэф. развертки 10 нс/дел – 5 с/дел (шаг 1-2-5); Интерполяция sin x/x и линейная; Длина памяти 1 кБ на канал; Автоизмерения постоянного и переменного (действ./пик./скз) напряжения, частоты, периода; Курсорные измерения DV, DT; В режиме мультиметра: измерение сопротивления, прозвон цепи, проверка диодов; Память (запись и вызов): 6 ячеек для осциллограмм; 10 ячеек для профилей; Встроенный калибратор 1 кГц; ЖК-дисплей с подсветкой, разрешение (320х240); ПО; RS-232.

    При массе не более 1 кг осциллограф-мультиметр ОМЦ-20 представляет собой полнофункциональный цифровой запоминающий осциллограф реального времени с полосой пропускания 20 МГц. Основой осциллографа является 8 битный АЦП с частотой дискретизации 100 МГц и объемом памяти 1 кБ. Оцифрованная информация выводится на монохромный контрастный ЖК индикатор размером 8 Х 6 см. К достоинствам прибора можно отнести тот факт, что при выводе информации на экран используется как линейная интерполяция, так и интерполяция sin x/x. Это позволяет значительно улучшить качество отображения сигналов с шириной спектра, близкой к граничной частоте полосы пропускания. Система горизонтального отклонения прибора обладает стандартной для цифровых осциллографов погрешностью ±0,01%, однако для портативного прибора это значение очень хорошее. Помимо получения результатов измерения путем непосредственного отсчета по шкале прибора, ОМЦ-20 имеет режимы курсорных измерений амплитудных и временных параметров и автоматических измерений частоты и амплитуды). В режиме мультиметра ОМЦ-20 позволяет производить измерения сопротивления и «звуковой» прозвон цепи.

    Для передачи данных и результатов измерения на компьютер в ОМЦ-20 встроен интерфейс RS-232, а в комплект входит соответствующее программное обеспечение. Аккумуляторная перезаряжаемая батарея обеспечивает автономную работу прибора в течение не менее 1 часа.

  • Технические характеристики осциллографа-мультиметра ОМЦ-20:

    Параметр Значения
    РЕЖИМ ОСЦИЛЛОГРАФА
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания 0 … 20 МГц
    Коэффициент отклонения 5 мВ/дел…20 В/дел (шаг 1-2-5)
    Входное сопроотивление 1 МОм ± 2% / 20 пФ
    Максимальное входное напряжение 300 В (DC+AС пик, до 1 кГц)
    Время нарастания Не более 17,5 нс
    Погрешность коэффициента отклонения ±5%
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОЕНЕНИЯ
    Коэффициент развертки 10 нс/дел … 5 с/дел (шаг 1-2-5)
    Погрешность коэффициента развертки 0,01%
    СИНХРОНИЗАЦИЯ
    Режимы запуска Однократный, нормальный, авто
    Источник синхронизации Внутренняя, внешняя
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Частота дискретизации 100 МГц
    Объем памятит (на канал) 1 кБ
    Разрядность АЦП 8 бит
    ПАМЯТЬ
    Осциллограммы до 6 осциллограмм (запись и вызов)
    Органы управления до 10 профилей (запись и вызов)
    РЕЖИМ МУЛЬТИМЕТРА
    СОПРОТИВЛЕНИЕ
    Предел измерения 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2 МОм; 20 МОм
    Погрешность измерения ± (2% … 3%)
    Дополнительные режимы Прозвон цепи (до 50 Ом), проверка диодов
    ДИСПЛЕЙ
    Размер 80 × 60 мм ; монохромная ЖК матрица (8 × 10 клеток)
    Разрешение 320 х 240
    Авто измерения Частота, период, размах и среднее значение напряжения
    Курсоры V, T
    ОБЩИЕ ДАННЫЕ
    Источник питания Литиевая аккум. батарея, 3,6 В (2 А*ч)
    Автовыключение Автовыключение (5 мин, 30 мин, откл)
    Зарядное устройство-адаптер 220 В, 50 Гц <-> 5 В постоянное, 2,5 А
    Условия эксплуатации 0 °С … 40 °С; отн. влажность не более 80 %
    Габаритные размеры 222 х 114 х 50 мм
    Масса 0,7 кг
    Интерфейс RS-232

  • Комплект поставки ОМЦ-20

    № Наименование Количество
    1. Осциллограф-мультиметр ОМЦ-20 1
    2. Пробник х10 2
    3. Батарея Li-аккумулятор 1
    4. AC-DC адаптер-зарядка 1
    5. Кабель RS-232 1
    6. Программное обеспечение 1
    7. Руководство по эксплуатации 1
