Осциллографы-мультиметры портативные (скопметры)

ADS-4031 — портативный тестер

Код товара: 31730
  • Портативный тестер ADS-4031 Портативный тестер ADS-4031

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Описание портативного тестера ADS-4031:

    5 приборов в 1 корпусе портативного тестера ADS-4031: цифровой осциллограф, генератор сигналов, мультиметр, LCR измеритель и частотомер.

    Осциллограф:

    • Автоматические (5 типов) и курсорные измерения (∆V, ∆t);
    • Автоматическая калибровка "нуля";
    • Автоматическая установка временной базы и амплитуды;
    • Интерполятор Sin x/x;
    • Внутренняя память: 40 осциллограмм (запись/воспроизведение).

    Генератор:

    • Технология прямого цифрового синтеза (DDS);
    • 4 встроенные формы сигнала;
    • Максимальная рабочая частота - 156 кГц;
    • Использование прямоугольного сигнала генератора с периодом 200 мкс/400 мкс в качестве калибровочного для осциллографа.

    Мультиметр:

    • Максимальное измеряемое напряжение до 2000 В;
    • Максимальный измеряемый ток до 10А;
    • Измерение постоянного/переменного напряжения и тока, тест диодов и прозвонка целостности цепей;
    • Отображение формы сигнала нажатием одной кнопки;
    • Внутренняя память на 200 значений (напряжений).

    Измеритель LCR:

    • Максимальное измеряемое сопротивление до 60 Ом, индуктивность до 2 Гн, емкость до 66 мФ.

    Частотомер:

    • Максимальное измеряемое значение частоты до 60 МГц.

    Другие режимы:

    • Режимы фиксации: максимальное, минимальное и текущее значение; пиковый детектор (P-D) и удержания пиков (P-H);
    • Тестирование кварцевых резонаторов: от 32 кГц до 10 МГц;
    • Измерение коэффициента усиления PNP и NPN транзисторов по току (h21э): от 0 до 1000;
    • Встроенный ИК-приемник для тестирования ИК-устройств на частоте 38 кГц (IRC-тест).

  • Технические характеристики портативного тестера ADS-4031:

    Параметр Значение
    ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА
    Вертикальная система
    Количество каналов 1
    Полоса частот DC ~ 25 МГц (X10 пробник);
    DC ~ 6 МГц (X1 пробник)
    Максимальная частота дискретизации 100 Мвыб/сек
    Связь по входу закрытый, открытый
    Коэффициент отклонения 20 мВ/дел … 50 В/дел с шагом 1-2-5
    Погрешность установки ±(5%+0,1дел)
    Входное сопротивление 1 МОм ± 2% || 20 пФ ± 3 пФ
    АЦП 8 бит
    Время нарастания ≤14 нс
    Глубина записи 4 К
    Максимальное напряжение на входе 300 В пик-пик (на делителе X10)
    Горизонтальная система
    Коэффициент развертки 10 нс/дел … 2,5 с/дел с шагом 1-2,5-5
    Погрешность временной базы ±(0,01%+0,1 дел)
    Синхронизация
    Режим запуска однократный, нормальный
    Тип запуска по фронту (нарастающий/спадающий), по видео (поле, строка)
    Синхронизация
    Амплитудные измерения Vпик-пик,+Vпик,-Vпик
    Частотно-временная область Частота (f), период (T)
    Точность автоизмерений ± (5%+0,1 дел)
    ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА
    Параметр Значение
    Диапазон частот 10 Гц …156 кГц
    Разрешение 1 Гц (от 10 Гц до 100 Гц)
    10 Гц (от 100 Гц до 1000 Гц)
    100 Гц (>1000 Гц)
    Формы сигнала синусоидальный, прямоугольный, треугольный, пилообразный
    Выходная амплитуда 4,6 Впик-пик
    ХАРАКТЕРИСТИКИ В РЕЖИМЕ МУЛЬТИМЕТРА
    Параметр Значение
    Разрядность дисплея 6600 отсчетов
    Выбор диапазона измерения ручной, автоматический
    Постоянное напряжение 600 мВ (только ручной) / 6 В/ 60 В/ 600 В/ 2000 В
    Переменное напряжение 600 мВ (только ручной) / 6 В/ 60 В/ 600 В/ 1000 В
    Диапазон частот (переменное напряжение) 40 Гц …50 КГц (от 6 В до 100 В)
    Разрешение (напряжение) 100 мкВ / 1 мВ / 10 мВ/ 100 мВ/ 1 В
    Базовая точность (напряжение) ± 0,8% (кроме 1000 В и 2000 В)
    Постоянный ток 30 мА / 600 мА - прямое измерение, 10 А - с шунтом
    Переменный ток 30 мА / 600 мА - прямое измерение, 10 А - с шунтом
    Диапазон частот (перем.ток) 40 Гц …5 КГц
    Разрешение (ток) 10 мкА/ 100 мкА / 10 мА
    Базовая точность (ток) ±1% (постоянный ток);
    ±1,5% (переменный ток)
    ХАРАКТЕРИСТИКИ В РЕЖИМЕ LCR-МЕТРА
    Параметр Значение
    Тестовая частота до 156 кГц
    Сопротивление 600 Ом / 6 кОм/ 60 кОм/ 600 кОм/ 6 МОм/ 60 МОм
    Разрешение (сопротивление) 100 мОм / 1 Ом / 10 Ом/ 100 Ом/ 1 кОм/ 100 кОм
    Базовая точность (сопротивление) ± 1%
    Емкость 6,6 нФ / 66 нФ/ 660 нФ/ 6,6 мкФ/ 66 мкФ/ 660 мкФ/6,6 мФ/ 66 мФ
    Разрешение (емкость) 1 пФ / 10 пФ / 100 пФ/ 1 нФ/ 10 нФ/ 100 нФ/ 1 мкФ/ 10 мкФ
    Базовая точность (емкость) ± 3% (кроме 6,6 мФ/ 66 мФ)
    Время тестирования (емкость) < 1,2 сек (@6000 мкФ)
    Индуктивность 10 мкГн / 100 мкГн/ 1 мГн /10 мГн/ 100 мГн/ 2 Гн
    Разрешение (индуктивность) 0,1 мкГн/ 1 мкГн/ 100 мкГн / 1 мГн/ 10 мГн/ 100 мГн
    Базовая точность (индуктивность) ± 5%
    ХАРАКТЕРИСТИКИ В РЕЖИМЕ ИЗМЕРЕНИЯ ЧАСТОТЫ
    Параметр Значение
    Диапазон измерения 10 Гц…60 МГц
    Наилучшее разрешение 0,1 мкГц
    Базовая точность ± 2%
    Чувствительность 500 мВ
    Коэффициент заполнения 10%...94,9%
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Параметр Значение
    Дисплей Монохромный ЖКИ (320 х 240), диагональ 3,8" (9,6 см) с LED подсветкой и регулировкой контрастности.
    Интерфейс USB
    Питание Ni-Mh батарея 1600 мА·ч (время работы 5-6 часов)
    зарядное устройство 110-250 В, 50 Гц
    Рабочая температура 0 …40 °С
    Габаритные размеры 200 х 135 х 52 мм
    Вес 980 г

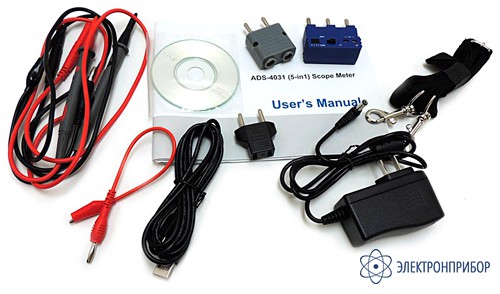

  • Комплект поставки ADS-4031

    № Наименование Количество
    1. Портативный тестер ADS-4031 1
    2. Осциллографический пробник 1
    3. Кабель генератора 1
    4. Кабель мультиметра 1
    5. Кабель для тестирования LC компонентов 1
    6. Токовый шунт 1
    7. Адаптер для тестирования транзисторов и кварцевых резонаторов 1
    8. Кабель USB 1
    9. Зарядное устройство 1
    10. Кейс 1
