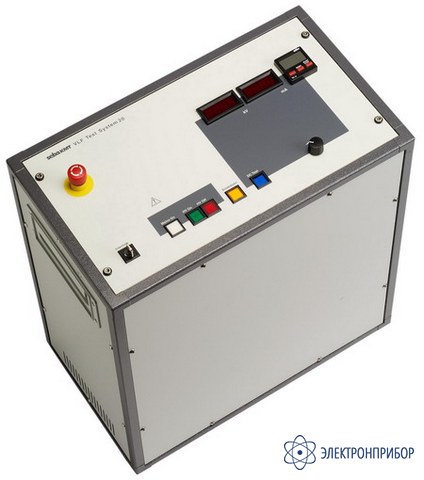

VLF 20 kV — испытательная система для кабелей с ПЭ/ПВХ и бумажно-масляной изоляцией

Сохранить в PDF Распечатать
  • Назначение системы VLF 20 kV:

    Согласно предписаниям после прокладки или ремонта кабели и муфты должны быть испытаны на электрическую прочность. Переносная 20 kV VLF испытательная система фирмы SebaKMT может применяться соответственно предписаниям для кабелей напряжения уровнем до 11 кВ или для повторных испытаний для кабелей номинальным напряжением до 16 кВ при емкости кабеля 3 мкФ.

    С помощью применения запатентованного фирмой SebaKMT напряжения косинусно-прямоугольной формы дефектные места в кабелях с ПЭ, ПВХ, а также с бумажно-масляной изоляцией быстро приводятся в состояние пробоя, без ненужной дополнительной нагрузки на кабельную изоляцию.

    VLF испытательная система состоит из источника постоянного напряжения, который заряжает испытываемый объект до необходимого напряжения и системы изменения полярности, которая регулярно, с 5-секундным интервалом меняет полярность напряжения.

    Изменение полярности происходит при помощи выпрямителя, индуктивности и конденсатора, который образуется из внутренней емкости 0,3 мкФ и емкости кабеля. Резонансный контур обеспечивает при этом напряжение косинусоидальной формы с фронтом, который соответствует синусной кривой 50 Гц.

  • Технические характеристики системы VLF 20 kV:

    Параметр Значения
    Выходное напряжение СНЧ 0 ... 20 кВ эфф.
    Форма напряжения косинусно-прямоугольная
    Фронт переключения около 5 мс, аналогично 50 Гц напряжению сети
    Частота 0,1 Гц
    Выходной ток 12 мА
    Диапазон отображения тока утечки 0 ... 12 мA
    Разрешение измерения тока 10 мкA
    Выходное постоянное напряжение 0 ... 20 кВ
    Допустимая емкость макс. 3 мкФ
    Разрядное устройство встроенное, 10 мкФ за 3 сек.
    Питание 230 В, 50 Гц, около 2,5 A
    120 В, 60 Гц, около 5 A
    Рабочая температура минус 20 ... +40 °C
    Вес не более 50 кг, переносной
    Размеры 520 x 600 x 300 мм
  • Комплект поставки VLF 20 kV

    Доплнительная комплектация

    Наименование Цена
    Измерение тока утечки По запросу
    Комплект защитных покрытий По запросу
    Сумка для принадлежностей По запросу
