VLF SINUS 62 (TDM 62-P)

Установки для испытания основной изоляции кабеля из сшитого полиэтилена

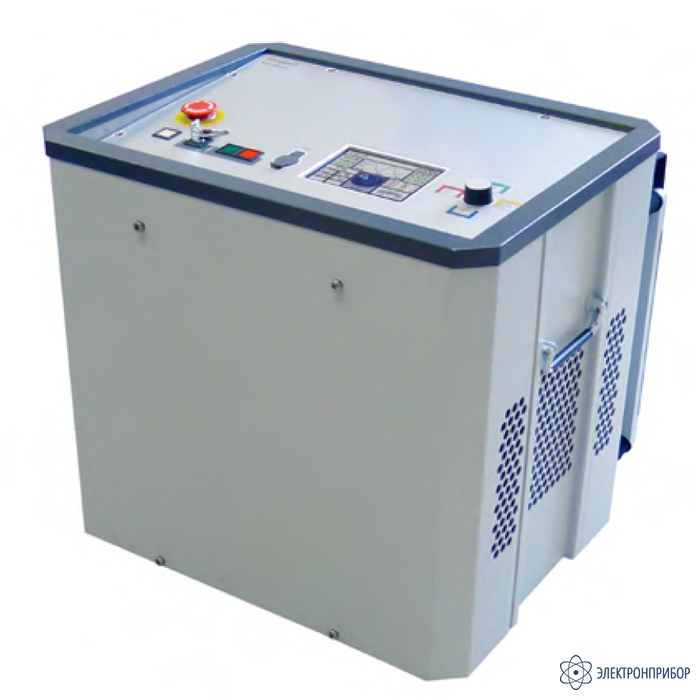

VLF SINUS 62 (TDM 62-P) — испытательная система

Код товара: 56302
  • 77562-20

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      77562-20 до 19.02.2025

    • Производитель

      Seba, Германия

    Сертификаты

    Описание испытательной системы VLF SINUS 62 (TDM 62-P):

    СНЧ Sinus 62 кВ (TDM 62-P) со встроенным измерением tanDelta представляет собой компактную, прочную и переносную систему высоковольтных испытаний и диагностики для кабелей среднего напряжения.

    Данная испытательная система является настоящим унисерсалом: кроме испытаний напряжением СНЧ и DC она также может проводить испытания и точную локализацию повреждений наружной оболочки кабеля с СПЭ-изоляцией (в комбинации с зондом
    шагового напряжения ESG NT). Кроме того, встроенное опциональное измерение tanDelta предоставляет возможность достоверно определить степень износа изоляции кабелей среднего напряжения. Интеллигентная система СНЧ автоматически регулирует частоту испытания в зависимости от длины кабеля, поэтому даже испытания на кабелях 35 кВ (до 25 км) проводятся просто и надежно.

    Управление установкой, даже при измерениях tanDelta, не требует дополнительного компьютера. VLF Sinus 62 кВ (TDM 62-P) снабжена интуитивным управляющим ПО и большой внутренней памятью, с помощью которых все данные автоматически оцениваются и сохраняются. Через USB- порт файлы с измеренными данными при помощи ПО (входит в комплект поставки) легко экспортируются и обрабатываются для составления отчетов. Пользователь может проверить все проведенные измерения сразу или позже (в офисе).

    Хорошо продуманный принцип работы в комбинации с простыми визуальными командами сопровождает пользователя в течение всего процесса измерения. Период обучения, даже для расширенной кабельной диагностики, становится минимальным.

    Система может применяться также и в качестве источника напряжения для предлагаемого опционально и самого легкого среди доступных на рынке модуля ЧР PDS 62-SIN. Благодаря этому модулю установка может быть расширена до универсальной системы испытаний и диагностики, позволяющей проводить испытания кабеля, диагностику tanDelta и частичных разрядов.

    Чемоданы для транспортировки VLF Sinus 62 кВ (TDM 62-P) и PDS 62-SIN доступны опционально и обеспечивают надёжную транспортировку и хранение.


    Особенности испытательной системы VLF SINUS 62 (TDM 62-P):

    • Высокая испытательная мощность до 10 мкФ;
    • Работа в продолжительном режиме;
    • Интуитивное ПО пользователя с большой внутренней памятью;
    • Измерение тока утечки в режиме DC- и СНЧ-прямоугольной формы напряжения;
    • Опционально: встроенное измерение tanDelta с автоматической оценкой согласно нормам IEEE;
    • Возможность расширения до полноценной испытательно-диагностической системы при использовании детектора ЧР PDS 62-SIN;
    • Максимальная безопасность использования благодаря автоматической разрядке испытуемого объекта;
    • Распознавание пробоя и нагрузки (R, C);
    • Быстрое, простое протоколирование и актуализация через USB-порт;
    • Испытание оболочки и точная локализация повреждений наружной оболочки кабеля согласно IEC60229;
    • Испытание кабеля при одновременном измерении tanDelta и ЧР.

  • Технические характеристики испытательной системы VLF SINUS 62 (TDM 62-P):

    Параметр Значение
    Выходное напряжение
    СНЧ-Sinus 0 … 44 кВэфф / 0 ... 62 кВпик
    Постоянное напряжение ± 0 … 62 кВ
    СНЧ-прямоугольной формы 0 … 62 кВ
    Погрешность ± 1 %
    Разрешение 0,1 кВ
    Выходной ток
    Выходной ток источника 0 … 40 мА
    Погрешность ± 1 %
    Разрешение 10 мкA
    Диапазон частоты 0,01 Гц ... 0,1 Гц автоматическая регулировка частоты
    Мощность 1 мкФ при 0,1 Гц при 44 кВэфф
    10 мкФ максимальная тестируемая мощность
    Встроенный модуль tanDelta
    Частота измерения 0,01 ... 0,1 Гц
    Диапазон измерения 10-4...100
    Погрешность 10-4
    Разрешение 10-5
    Испытание наружной оболочки 0 … 5 кВ, 0 … 10 кВ, 0 ... 20 кВ DC
    0 … 5 кВ, 0 … 10 кВ, 0 ... 20 кВ DC
    Точная локализация повреждений оболочки Тактовая частота 0,5:1; 1:2; 1:3; 1:4 и 1,5:0,5
    Безопасность Автоматическая разрядка объекта испытания
    Входное напряжение 100 В … 264 В, 50/60 Гц, 2000 ВA
    Рабочий цикл Постоянный режим
    Внутренняя память для мин. 100 измерений
    Габариты (Ш x В x Г) 544 x 520 x 416 мм
    Вес 59 кг
    Класс защиты IP 21
    Рабочая температура - 20 °C … + 55 °C
    Температура хранения - 20 °C … + 70 °C

  • Комплект поставки VLF SINUS 62 (TDM 62-P)

    № Наименование Количество
    1 Испытательная система VLF Sinus 62 (TDM 62-P) 1
    2 Прочный высоковольтный соединительный кабель 5 м 1
    3 Сетевой кабель 3м 1
    4 Кабель заземления 5м 1
    5 Прочная сумка для принадлежностей 1
    6 USB-флешка для протоколирования 1
    7 ПО для составления отчетов 1
    8 Руководство по эксплуатации 1
