ИК 02 СНЧ 62, ИК02СНЧ62, ИК-02 СНЧ-62

Установки для испытания основной изоляции кабеля из сшитого полиэтилена

ИК-02-СНЧ-62 — испытательный комплекс

Код товара: 74737
  • 92433-24
    2 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      92433-24 до 21.06.2029

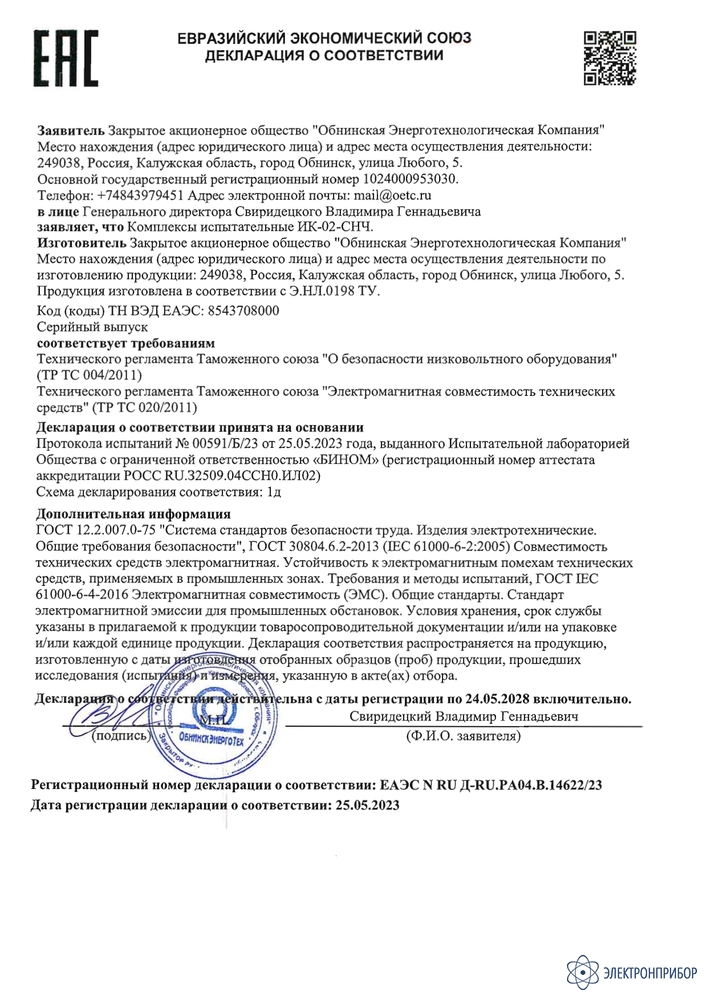

    Сертификаты

    Назначение испытательного комплекса ИК-02-СНЧ-62:

    Комплексы ИК-02-СНЧ-62 предназначены для испытаний кабелей с изоляцией из сшитого полиэтилена напряжением сверхнизкой частоты 0,1 Гц и для испытаний кабелей с бумажно-масляной изоляцией постоянным напряжением. Вспомогательная функция комплексов – высоковольтный прожиг изоляции кабелей постоянным напряжением до 62 кВ.

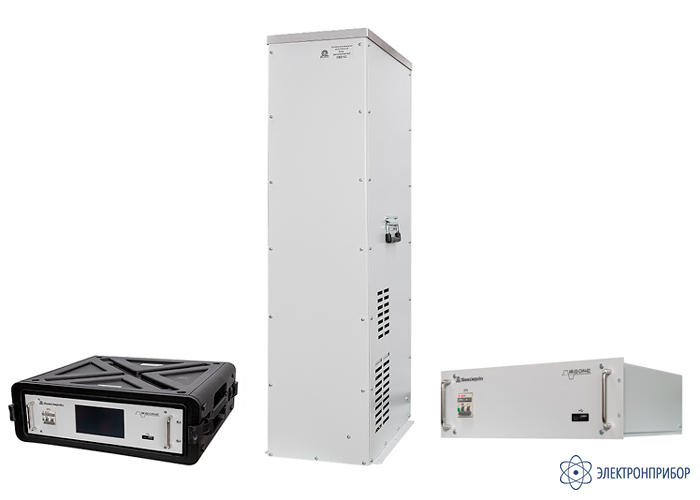

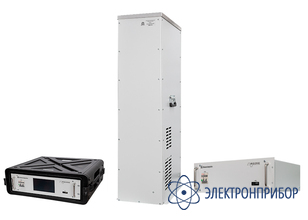

    Испытательные комплексы ИК-02-СНЧ-62 выпускаются в двух вариантах – автономном ИК-02-СНЧ-А-62 и встраиваемом ИК-02-СНЧ-В-62.

    Описание испытательного комплекса ИК-02-СНЧ-62:

    Испытательные комплексы позволяют работать без снижения испытательной частоты 0,1 Гц на кабелях номиналом 35 кВ длиной до 10 км. ​

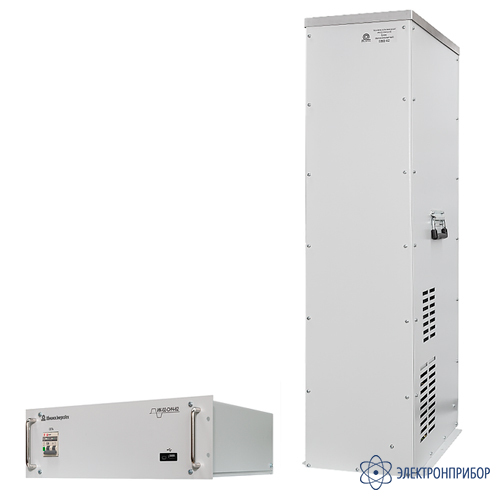

    Встроенный вариант ИК-02-СНЧ-В-62 ​

    В составе электротехнических лабораторий серий ЛК, ЛКП и ЛП встроенный вариант ИК-02-СНЧ-В-62 используется как верхняя ступень прожига при совместной работе с малогабаритным прожигающим устройством МПУ-3, а также как источник импульса при определении расстояния методом колебательного разряда по напряжению.

    Управление комплексом осуществляется с центрального блока управления лаборатории.

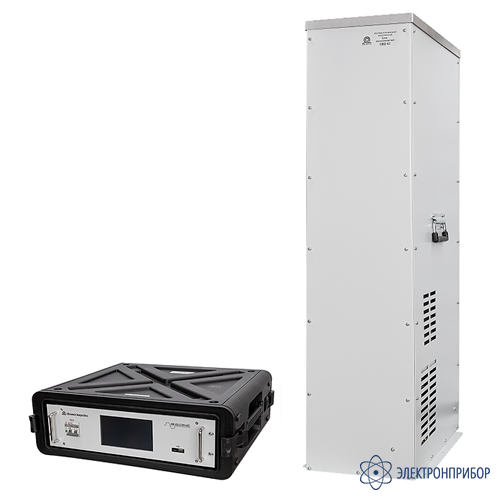

    Автономный вариант ИК-02-СНЧ-А-62

    ​Автономный вариант комплекса ИК-02-СНЧ-А-62 самостоятельно используется потребителем. Все органы управления и индикации размещаются на передней панели силового блока.

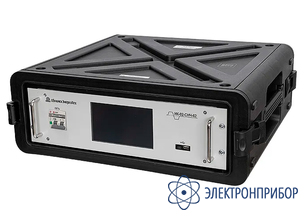

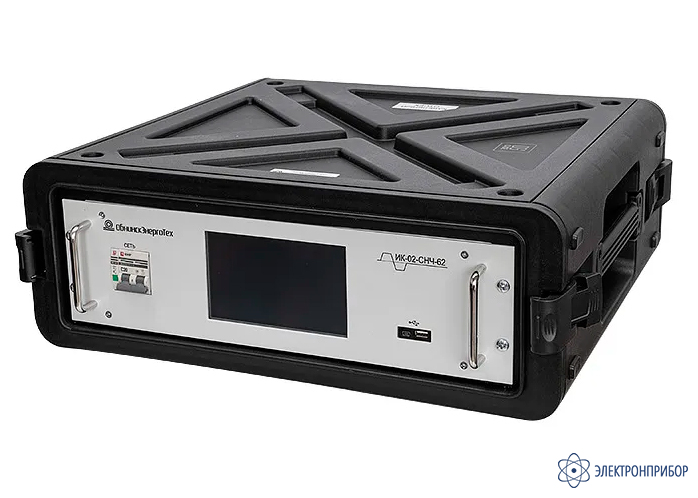

    В автономном варианте силовой блок размещается в защитном транспортном кейсе.

    Актуализация нормативов:

    Российский ГОСТ Р 55025-2012 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно. Общие технические условия" не допускает снижения частоты ниже 0,1 Гц при проведении испытаний изоляции СПЭ-кабелей в зависимости от их длины или емкости нагрузки.

    При синусоидальном сигнале сверхнизкой частоты амплитудой 62 кВ действующее напряжение составляет 44 кВ, что не соответствует требованиям российского ГОСТ Р 55025-2012 по испытаниям СПЭ-кабелей номиналом 35 кВ.

    При прямоугольном сигнале сверхнизкой частоты амплитудой 62 кВ действующее напряжение равно амплитудному (62 кВ), что соответствует требованиям российского ГОСТ Р 55025-2012 по испытаниям СПЭ-кабелей номиналом 35 кВ.

  • Технические характеристики испытательного комплекса ИК-02-СНЧ-62:

    Параметр Значение
    Форма напряжения косинус-прямоугольное напряжение, постоянное
    Максимальная емкость, на которую должна работать установка (для КЛ с изоляцией из сшитого полиэтилена) не менее 3 мкФ на частоте 0,1 Гц и при действующем напряжении 62 кВ
    Автоматическое разрядное устройство да
    Частота, Гц 0,1 (без снижения и повышения частоты при испытаниях)
    Максимальная потребляемая мощность, кВА 3
    Максимальный выходной ток (в том числе в режиме короткого замыкания), мА 80 ± 10
    Продолжительность непрерывной работы без ограничений
    Возможность фиксации пробоя при испытаниях напряжением 0,1 Гц и постоянным напряжением да
    Испытательное СНЧ напряжение (0,1 Гц), кВ (для КЛ с изоляцией из сшитого полиэтилена) 62 (действующее)
    Испытательное повышенное выпрямленное напряжение, кВ (для КЛ с бумажно-масляной пропитанной изоляцией) 62
    Температура окружающей среды (рабочая) -30...+40 °С
    Конструктивное исполнение, моноблок/сборное устройство сборное устройство
    Масса частей комплекса (не более, кг):
    - силовой блок
    - высоковольтный блок
    28
    60

  • Комплект поставки ИК-02-СНЧ-62

    № Наименование ИК-02-СНЧ-А-62 ИК-02-СНЧ-В-62
    1 Блок силовой БСА-01 (в кейсе) 1 -

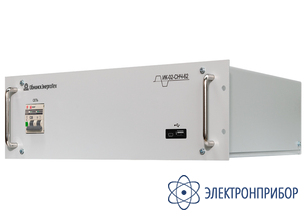

    2 Блок силовой БС-01 (без цифрового табло и кейса) - 1
    3 Блок высоковольтный БВВ-62 1 1
    4 Жгут 1 (Сеть) Э.НЛ.0190.05 1 1
    5 Жгут 6 Э.НЛ.0190.06 1 1
    6 Жгут CAN Э.НЛ.0190.07 1 1
    7 Кабель ОВК-1 - 1
    8 Кабель сетевой ЭНЛ.0192.01.08 1 1
    9 Кабель ВВ Э.НЛ.0190.02.11 1 1
    10 Руководство по эксплуатации и паспорт 1 1
    Комплект принадлежностей для проведения периодической поверки
    1 Жгут 6 Э.НЛ.0190.06 - 1
    2 Жгут1 (Сеть) Э.НЛ.0190.05 - 1
    3 Жгут CAN Э.НЛ.0190.07 - 1
    4 Кабель сетевой ЭНЛ.0192.01.08 - 1
    5 Кабель USB 1 1
    6 Флешь накопитель с ПО 1 1

    Примечание. Длина соединительных жгутов и кабелей, при размещении генератора ИК02-СНЧ-В-62 в электротехнической лаборатории, определяется требованиями КД к конкретному виду шасси. Вид шасси указывается в договоре поставки.
