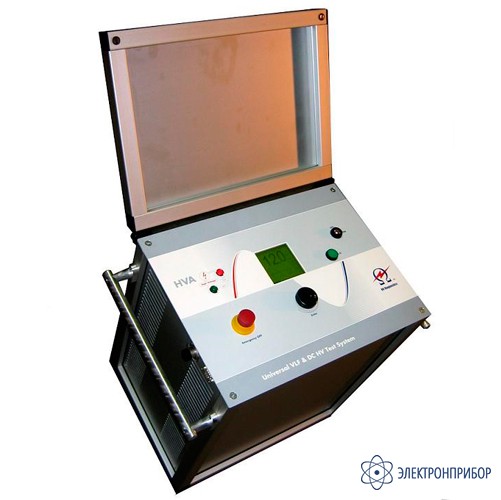

HVA68-2 — высоковольтная СНЧ установка повышенной мощности для испытаний кабелей с изоляцией из сшитого полиэтилена, 68 кВ

Код товара: 47443
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      70067-17 до 28.12.2027

    • Производитель

      b2 electronic GmbH, Австрия

    Назначение высоковольтной СНЧ установка повышенной мощности для испытаний кабелей с изоляцией из сшитого полиэтилена, 68 кВ HVA68-2:

    Высоковольтная тестирующая установка HVA68-2 разработана для проведения тестирования и испытания различных типов изоляции высоким напряжением. Эти применения включают, но не ограничены, тестированием объектов с высокой емкостью, такие как кабели и генераторы. Другое применение установки включает в себя высоковольтное тестирование выключателей, трансформаторов, двигателей, изоляторов, высоковольтных вводов.

    При испытании высоковольтного кабеля установка может тестировать как кабели из сшитого полиэтилена, так и с бумажно-маслянной изоляцией, типов XLPE и PILC. В дополнение установка HVA68-2 может использоваться для тестирования как основной изоляции кабеля так и его оболочки.

    Оба тестирующих высоковольтных выхода – по постоянному напряжению (положительной или отрицательной полярности относительно земли) или по переменному напряжению сверхнизкой частоты VLF с синусоидальным или прямоугольным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям тестирования может выполняться в ручном или автоматическом режимах. Данная функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования, где требуется высокое переменное или постоянное напряжение. Установка может также использоваться в режиме начального прожига, а современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.

    Установка HVA68-2 позволяет испытывать вакуумные камеры высоковольтных выключателей.

    Дополнительные функции высоковольтной СНЧ установка повышенной мощности для испытаний кабелей с изоляцией из сшитого полиэтилена, 68 кВ HVA68-2:

    • Испытание защитной оболочки кабеля. В режиме «Испытания» к прибору присоединен только экран испытуемого кабеля (он должен быть раземлен с обеих сторон). На экран подается испытательное напряжение до 5 кВ и измеряется ток утечки. Единых норм величины тока утечки в России нет, (по разным данным его величина допускается от 0.2 до 1 μА) но, если утечка существенна, значит, оболочка повреждена и нужно переходить к режиму предварительного определения места повреждения;
    • Точное определение места повреждения на местности. При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля. При работе шаговым методом измерительный блок используется в качестве источника импульсов, а непосредственно для обнаружения места повреждения используются два электрода и переносной индикаторный прибор поиска. Оператор перемещает электроды по трассе кабеля, а отклонение стрелки прибора поиска показывает направление к месту повреждения. При приближении к месту повреждения напряжение на грунте растет, а после попадания места повреждения в створ электродов начинает уменьшаться. Последовательно измеряя напряжения на грунте и сближая электроды, мы выходим на точку смены знака отклонения стрелки. Это и есть место повреждения;
    • Тестер вакуумных камер выключателей. Данный режим используется для определения возможности вакуумной камеры выключателя противостоять пробою.
  • Технические характеристики высоковольтной СНЧ установка повышенной мощности для испытаний кабелей с изоляцией из сшитого полиэтилена, 68 кВ HVA68-2:

    Параметр Значение
    Входное напряжение питания 190 – 240 В, 50/60 Гц
    Потребляемая мощность 3 kВА
    Максимальное выходное напряжение Синусоидальное: 48 kВдейств, 68 kВпик
    Постоянное: ±62 kВ
    Прямоугольник: 62 kВ
    Погрешность: ±1%
    Разрешение: 0,1 kВ
    Максимальный выходной ток 52 мAдейств
    Разрешение: 1мA
    Погрешность: ±1%
    Режим работы Продолжительный, без ограничений по времени и остановок на охлаждение. 24 часа в сутки, 7 дней в неделю
    Диапазон сопротивления 0,1 MОм...5 ГОм
    Частота испытательного напряжения 0,01 Гц - 0,1 Гц с шагом 0,01 Гц ( 0,1 Гц) – режим автоматического выбора частоты в зависимости от нагрузки
    Испытание оболочки Максимальное напряжение: 10 kВ, продолжительность: 1 – 15 мин
    ток отсечки: 0,1 мA – 5,0 мA
    Режим точного определения места повреждения оболочки 1 Максимальное напряжение: 10 kВ, продолжительность: 1 – 60 мин
    Скважность сигнала (Импульс/период): 1:3 / 4с, 1:5 / 4с, 1:5 / 6с, 1:9 /6с
    Оптимизация частоты исп. напряжения в зависимости от нагрузки Да
    Выходная нагрузка При 0,1 Гц 2 мкФ (Примерно 6 км кабель);
    Максимально 10 мкФ на пониженной частоте и напряжении
    Измерительный блок Цифровой графический дисплей для прямой индикации: Напряжение и Ток (Действующие значения и / или пиковые)
    Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
    Цикл работы Непрерывный. Без тепловых ограничений по времени работы
    Меню прибора На русском языке
    Режимы испытания Ручной и автоматический
    Режимы работы и выходное напряжение СНЧ переменное вида "Синус", симметричный, нет зависимости от нагрузки
    СНЧ переменное вида "Прямоугольник"
    Постоянное (+ или – полярности) Режим дожига дефекта. Удержание дуги (контролируемый пробой)
    Испытание камер вакуумных выключателей
    Испытание оболочки кабеля Поиск места повреждения оболочки кабеля
    Safety 1)Индикатор наличия внешнего напряжения (встраивается в установку) 2)Встроенная дублирующаяся (механическая и электрическая) разрядная система
    Компьютерный интерфейс RS232 кабель, USB адаптер для подключения флеш карты (опция)
    Память Встроенная память: до 50 протоколов, 40 тестовых последовательностей
    USB флеш карта: ограничено только размерами карты памяти
    ПО (включено в комплект поставки) b2 Control Center для Windows на русском языке
    Температура хранения -25°C до 70°C
    Рабочая температура -10°C до 50°C
    Влажность 5-85%
    Размеры 450x340x520мм
    Вес 57 кг

    1 Внимание! Сопротивление измеренное при высоком переменном напряжении может существенно отличаться от сопротивления изоляции, измеренного при постоянном напряжении стандартным мегаомметром.

  • Комплект поставки HVA68-2

    Наименование Количество
    1 Высоковольтная СНЧ установка повышенной мощности для испытаний кабелей с изоляцией из сшитого полиэтилена, 68 кВ HVA68-2 1
    2 Кабель защитного заземления 6 мм2 / 4 м; с клещами зажимами 400 A GH0522 1
    3 Высоковольтный тестовый кабель 5 м + зажимы-клещи 14 мм GH0653 1
    4 Контактный наконечник KES0105 1
    5 Кабель питания KEK0086, 3 м 1
    6 Зажим красный GH0580, 14 мм 1
    7 Серийный интерфейсный кабель DB9 f/f Link 3 м KEK0017 1
    8 USB-RS232 адаптер KEK0049 1
    9 HVA USB адаптер GH0602 1
    10 Высоковольтный адаптер безопасности (заглушка) установлена на левой боковой стороне установки GH0612 1
    11 Ключ включения/выключения прибора KEC0007 1
    12 USB флеш карта вкл. ПО b2 Control Center KDD0016 1
  • Дополнительная комплектация HVA68-2
