АИСТ СНЧ 36, АИСТ-СНЧ-36, АИСТСНЧ36

Установки для испытания основной изоляции кабеля из сшитого полиэтилена

АИСТ СНЧ 36 — высоковольтная установка для испытания кабелей из сшитого полиэтилена

Код товара: 42336
  • в наличии
    64708-16
    Высоковольтная установка для испытания кабелей из сшитого полиэтилена АИСТ СНЧ 36 Высоковольтная установка для испытания кабелей из сшитого полиэтилена АИСТ СНЧ 36 Высоковольтная установка для испытания кабелей из сшитого полиэтилена АИСТ СНЧ 36 Высоковольтная установка для испытания кабелей из сшитого полиэтилена АИСТ СНЧ 36

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      64708-16 до 12.08.2026

    Сертификаты

    Назначение высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36:

    Высоковольтная установка АИСТ СНЧ 36 предназначена для испытания кабельных линий с изоляцией из сшитого полиэтилена (СПЭ) напряжением сверхнизкой частоты (СНЧ, VLF) и испытания повышеным постоянным напряжением до 36 кВ.

    Высоковольтная установка для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает следующие режимы работы:

    • испытания переменным напряжением сверхнизкой частоты (СНЧ, VLF);
    • испытания постоянным напряжением.

    Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает следующие режимы работы:

    • режим проведения испытаний на переменном напряжении сверхнизкой частоты;
    • ручной режим проведения испытаний на постоянном напряжении;
    • автоматический режим проведения испытаний на постоянном напряжении;
    • режим настройки параметров испытаний.

    Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает настройку следующих параметров испытаний:

    • амплитудное значение выходного испытательного напряжения, в диапазоне от 2 до 36 кВ, с шагом 1кВ;
    • среднее значение тока отключения, в диапазоне от 1 до 15мА для постоянного тока, с шагом 1мА;
    • время выдержки установленного выходного испытательного напряжения, в диапазоне от 5 с до 99 мин, выбираемого из последовательности – 5с, 10с, 15с, 20с, 25с, 30с, 35с, 40с, 45с, 50с, 1 мин и далее до 99 мин с шагом 1мин.

    Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает запоминание значений напряжения и тока, при которых произошел пробой изоляции.

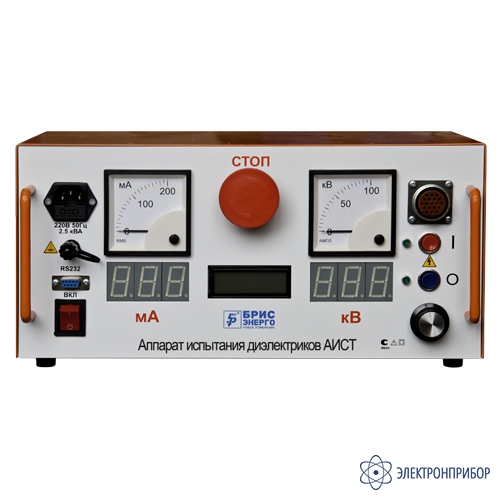

    Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36 обеспечивает индикацию:

    • готовности установки к включению выходного испытательного напряжения;
    • выбранного рода (сверхнизкой частоты или постоянного) выходного испытательного напряжения;
    • выбранного режима работы;
    • заданных параметров испытаний и продолжительность включения выходного испытательного напряжения;
    • включения выходного испытательного напряжения;
    • амплитудного или действующего значения выходного напряжения в кВ с помощью стрелочного прибора;
    • значение амплитуды выходного напряжения в кВ, с помощью цифрового индикатора;
    • среднего значения выходного тока в мА, с помощью стрелочного прибора;
    • среднего значения выходного тока в мА, с помощью цифрового индикатора.
    • амплитудного значения тока кабеля в режиме СНЧ.

  • Технические характеристики высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 36:

    Параметр Значение
    Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне частот от 0,1 Гц до 0,01 Гц
    Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне напряжения (амплитудное значение) от 2 кВ до 36 кВ
    Постоянное напряжение (амплитудное значение) в диапазоне от 2 кВ до 36 кВ
    Постоянныый ток нагрузки (среднее значение), в режиме выдачи постоянного напряжения 15 мА
    Номинальное напряжение кабеля, кВ, (фаза - фаза)

    6
    10
    15
    20
    Амплитудное значение испытательного напряжения, кВ, (фаза - экран) 11
    18
    27
    34
    Рекомендуемая длительность испытаний 30 минут; для частот от 0,05 до 0,01 Гц - 1 час.
    Емкость испытуемого кабеля при напряжении 34 кв и частоте 0,1 Гц 0,3 мкФ (примерно соответствует 1,0 км кабеля), при уменьшении частоты возможно измерять кабели емкостью до 5 мкФ
    Масса аппарата, не более Пульт управления - 13 кг
    Блок высоковольтный - 49 кг
    Габаритные размеры составных частей аппарата, не более Пульт управления - 390 х 390 х 185 мм
    Блок высоковольтный - 460 x 360 x 750 мм

  • Комплект поставки АИСТ СНЧ 36

    № Наименование Количество
    1 Пульт управления 1

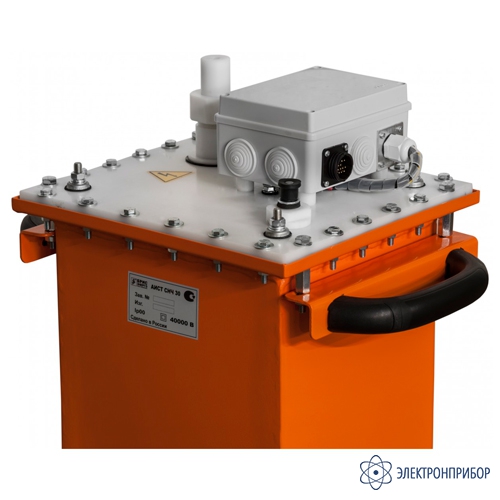

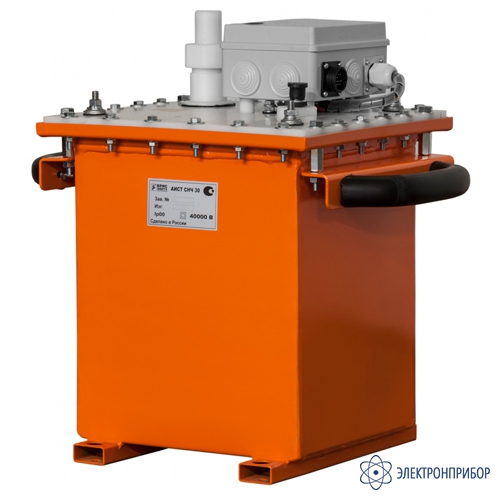

    2 Блок высоковольтный 1
    3 Кабель соединительный (пульт управления - блок высоковольтный) 1
    4 Кабель сетевого питания 1
    5 Провода заземления  2
    6 Провод высоковольтный для соединения испытуемого кабеля и  высоковольтного блока (длина провода в стандартной комплектации 3 м, по требованию заказчика может быть любая)  1
